PORTUGUÊS
Ligações cabos eléctricos (fig. N)
Para a ligação dos cabos eléctricos à uni-
dade introduzida no mecanismo (4) é
necessário actuar do seguinte modo:
- desaparafusar os 4 parafusos do frontal
(4a)
- ligar os cabos introduzindo nas respec-
tivas sedes os conectores, os quais
devem ser introduzidos sem forçar
- ligar a ficha à rede e verificar o correc-
to funcionamento do painel sinóptico
seguindo as instruções em anexo.
- montar novamente o frontal prestando
atenção a não dobrar ou esmagar o cabo
do painel sinóptico e sucessivamente
proceder à instalação da lareira.
- devem responder às normas de instala-
ção e contrução à regra de arte.
14
22a
22
6a
13
12
12
13
14
rede 230 Vac
• primeiro painela lateral
• painel frontal
- fixar na parte alta as estruturas das
bocas (22) após ter efectuado um furo
de 37x10,5 cm
- fixar a sonda (14) no furo (22a) da
boca (B1 ou B3)
- verificar que o fio da sonda não inter-
fira com o movimento da porta a desa-
parecimento
• segundo painel lateral
- termibar o contro-exaustor montando
o segundo painel lateral
- e aplicar do exterior as grelhas com
impulso das bocas
- com o trabalho acabado, introduzir a
ficha na rede 230 Vac
- evitar que os fios eléctricos tenham
zonas de contacto com o préfabricado e o
canal de fumo
- os equipamentos eléctricos fornecidos
em dotação com a lareira não podem ser
alterados em parte alguma
- os componentes eléctricos estão sempre
sob tensão, antes de qualquer intervenção,
desligar a ficha ou desactivar o quadro
geral da sede.
Ligação ventilação forçada (fig. N-O)
- esticar o fio com ficha até à tomada
de corrente
- montar o revestimento até à trave e
realizar o contro exaustor com paineis
de gesso cartonado como segue:
INSTRUÇÕES PARA A INSTALAÇÃO

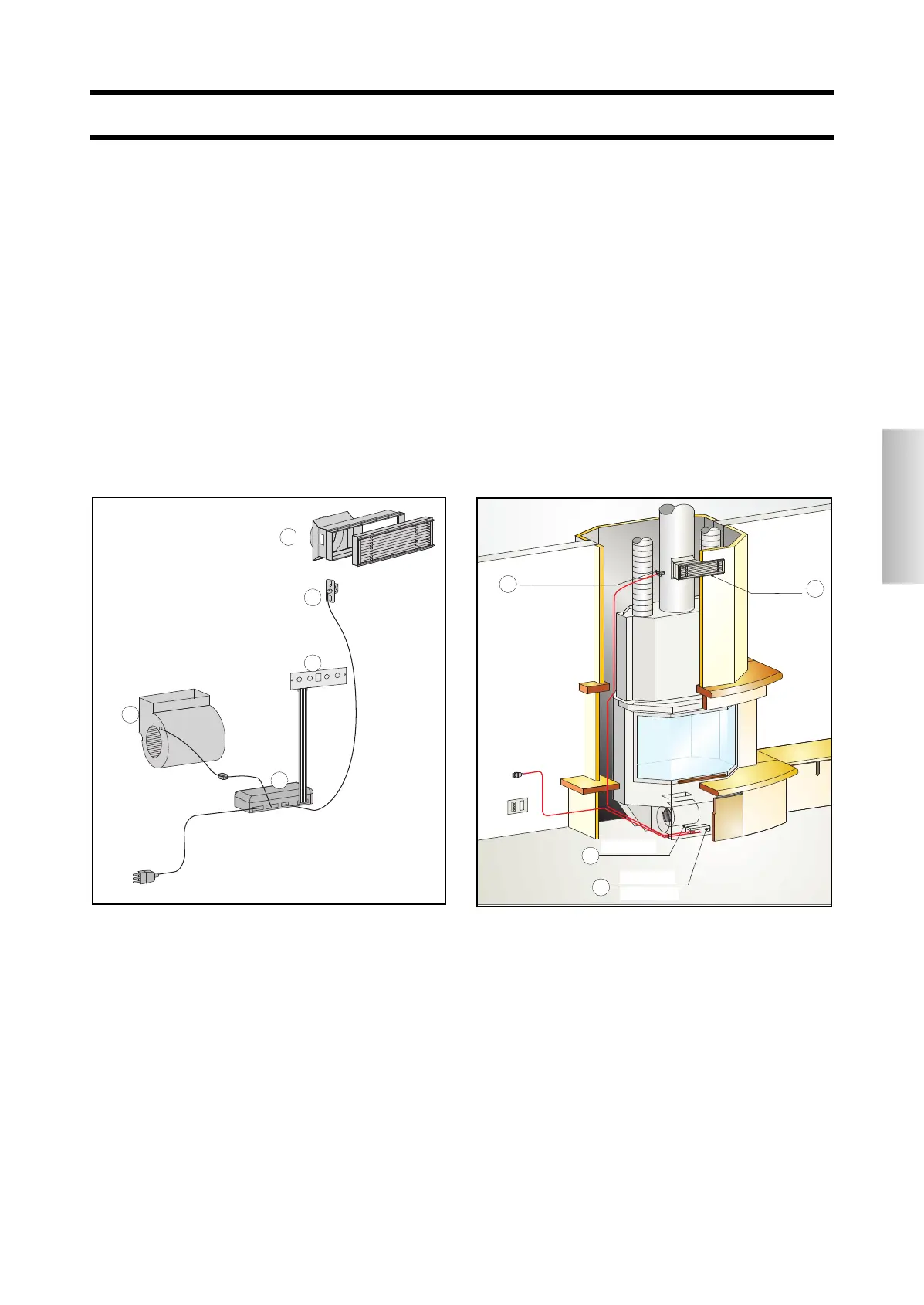

fig. N
fig. O
boca
sonda
rede 230 Vac
ventilador
unidade
eléctrica
