38
PORTUGUÊS
fig. E

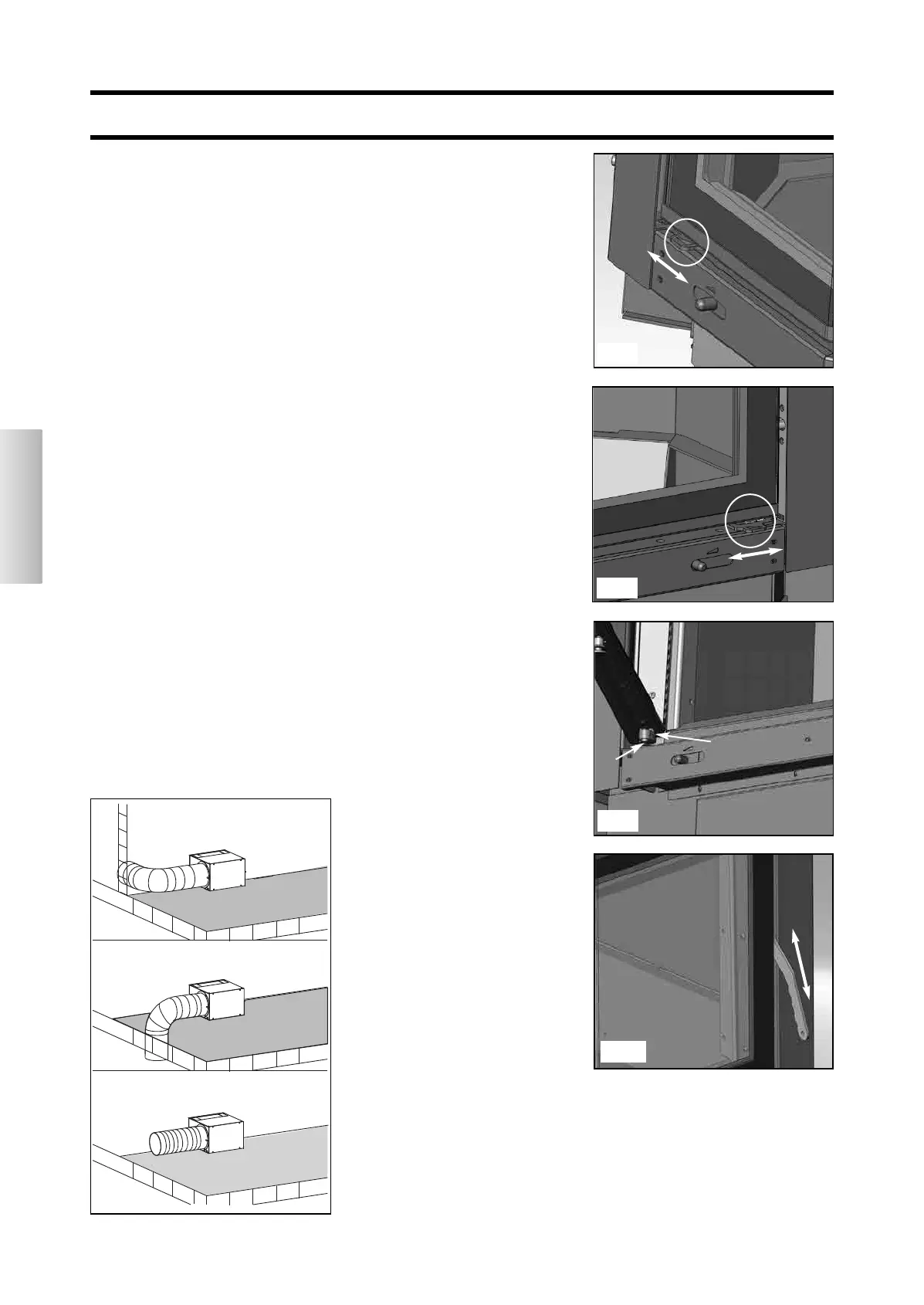

Tomada de ar externo (figs E-F-G)
A ligação com o exterior de secção
igual 300 cm2 é absolutamente neces-
sário para o bom funcionamento da
chaminé. deve ser realizado.
Esta ligação deve juntar directamente
com o externo a boca do mecanismo de
regulação situado ao lado do próprio
mecanismo.
Pode ser realizado com tubo flexivel de
aluminio prestando atenção ao encerra-
mento dos pontos nos quais se pode
verificar dispersão de ar.
O tubo de aluminio Ø20 pode ser posi-
cionado independentemente à direita
ou à esquerda do mecanismo de regu-
lação.
Aconselhamos de aplicar o externo do
conduto tomada de ar uma grelha de
protecção que não deve reduzir a secção
util passante.
O ar externo deve ser captada no nível
do paviment (não pode provenir de
cima).
No posicionamento do cabo comando
porta ar externo (4c) prestar atenção
que não seja a contacto com as partes
quentes da chaminé, dado que se pode
danificar a cinta em plástica.
INSTRUÇÕES PARA A INSTALAÇÃO
fig. F
fig. G
Transporte do monobloco
Para facilitar o transporte, é possível
aleviar o monobloco, tirando:
- contrapesos, fundo em ferro forjado,
os lados em ferro forjado, o plano fogo
em ferro forjado, o recipiente de recol-
hedor de cinzas em ferro forjado, a
manta de encerramento.
Desmontagem da porta
Fase 1 (fig. H-I)
- baixar a porta na posição de total
fecho
- mover as alavancas X e X1 até
alcançar a posição de fechamento.
Fase 2 (fig. L)
- abrir a porta de abertura lateral
- desapertar a cavilha de segurança Y
- fechar novamente a porta de abertura
lateral
- reposicionar as alavancas X e X1,
alcançar novamente a posição de
fechamento.
Fase 3 (fig. L)
- levantar a porta peor cerca de 10 cm
de modo a poder desapertar completa
mente o parafuso de umbraco (Z).
- baixar a porta até fechar totalmente.
Prestar atenção para que a porta não
saia do alojamento.
- mover novamente as alavancas X e
X1 até alcançar a posição de fecha
mento; abrir o portão por meio da
comporta.
- puxar para si (com muito cuidado) a
parte baixa da porta, de modo a extraí-
lo do seu alojamento.
Limpeza do veidro (fig. M)
- Imp.: antes de continuar mover as
duas alavancas X e X1 até alcançar
a posição de fechamento (veja as
figuras H - I).
- abrir lateralmente a porta desblo
queando através da ferramente apro
priada (mão fria fornecida) a placa
trava por cima do lado curto da porta
(girar a 90°).
- depois da limpezaz fechar novamente
fixando a placa trava.
X
X1
fig. L
fig. I
Z
Y
fig. M
fig. H
Fechado
Aberto
Aberto
Fechado
