37
PORTUGUÊS
Instalação sistema circulação ar quente
O ar apanhado do exterior através do
mecanismo de regulação e aquecido na
parede dupla da chaminé deve absoluta-
mente ser emitida no ambiente interno.
Isto para garantir a compensação do ar
expulso da chaminé, durante o seu fun-
cionamento, através da chaminé e con-
temporaneamente obter a função de
aquecimento.
O ar quente é emitido nos locais através
das bocas de envio ligadas aos furos na
parede superior da manta com tubos de
aluminio Ø 14 cm.
Em caso de encaminhamento do ar
quente em locais diferentes daquele
onde está instalado na chaminé é indi-
spensável garantir o retorno do próprio
ao local chaminé tarvés das grelhas à
base das paredes ou através das grelhas à
base das paredes ou através das ranhuras
debaixo das porteas.
O diâmetro dos tubos não deve ser infe-
rior a Ø 14 cm de modo que o ar não
ultrapasse a velocidade de 5 m/seg evi-
tando assim ruídos desagradáveis e
excessivas perdas de carga por atrito. É
importante que o percurso dos tubos
resulte o mais possível rectilineo.
Os tubos em aluminio podem ser masca-
rados com gavetas traves ou encaixados
na alvenaria, de todos os modos é indi-
spensável que são isolados muito bem.
As canalizações podem ter um compri-
mento máximo de 6÷8m cad. para ver-
são V e de 4÷5m cad. por versão N.
Este comprimento deve ser diminuido
de 1,2 m para cada curva e para cada
boca em consequência das perdas de
carga.
Instalação Kit circulação ar quente
São disponíveis os seguintes kit de
canalização do ar quente
Kit un/bis apenas local chaminé
- fixar as duas junções "R2" nos furos
de manta
- introduzir os dois tubos (21) e fixe-os
com as faixas apropriadas
- fixar as estruturas com junção das
duas bocas "B2" na parte alta do con-
tro-exaustor
- ligar os dois tubos de aluminio às jun-
ções, bloqueando-os com faixas, aplicar
com impulso as grelhas frontais
Kit dois/bis local chaminé, mais um
adjacente
- fixar as duas junções "R2" nos furos
de manta
- introduzir os dois tubos (21) e fixe-os
com as faixas apropriadas
- fixar a estrutura com junção da boca
"B1" na parte alta do contro-exaustor
- fixar a estrutura com junção da boca
"B3" na parede do local a aquecer
- ligar os dois tubos de aluminio às jun-
ções, bloqueando-os com faixas, aplicar
com impulso as grelhas frontais.
Kit dois/bis local chaminé, mais dois
adjacentes
- fixar as duas junções "R2" nos furos
de manta
- introduzir os dois tubos (21) e fixe-os
com as faixas apropriadas
- fixar as estruturas com junção das
duas bocas "B3" nas paredes dos locais
a aquecer
- montar na parte alta do contro-exau-
stor uma tampa de arejamento "G1"
para permitir a areação no interior do
próprio contro-exaustor
- ligar os dois tubos de aluminio às jun-
ções, bloqueando-os com faixas, aplicar
com impulso as grelhas frontais
Kit quatro/bis
local chaminé, mais três adjacentes
- fixar as quatro junções "R2" nos furos
de manta
- introduzir os quatro tubos (21) e fixe-
os com as faixas apropriadas
- fixar a estrutura com junção da boca
"B1" na parede alta do contro-exaustor
- fixar as estruturas com junção das três
bocas "B3" nas paredes dos locais a
aquecer
- ligar os quatro tubos de aluminio às
junções, bloqueando-os com faixas,
aplicar com impulso as grelhas frontais
Kit cinco/bis
local chaminé, mais quatro adjacentes
- fixar as quatro junções "R2" nos furos
de manta
- introduzir os quatro tubos (21) e fixe-
os com as faixas apropriadas
- fixar as estruturas com junção das
quatro bocas "B3" nas paredes dos
locais a aquecer
- montar no contro-exaustor uma tampa
de arejamento "G1" para permitir a
areação no interior do próprio contro-
exaustor
- ligar os quatro tubos de aluminio às
junções, bloqueando-os com faixas,
aplicar com impulso as grelhas frontais
Os furos de saída de ar quente, previ-
stos na parte superior do mantel, não
utilizados devem ficar fechados com as
tampas em dotação.
Podem ser realizadas canalizações
especiais, adicionando aos kit disponí-
veis os varios componentes a vulso ilu-
strados na lista de preços.

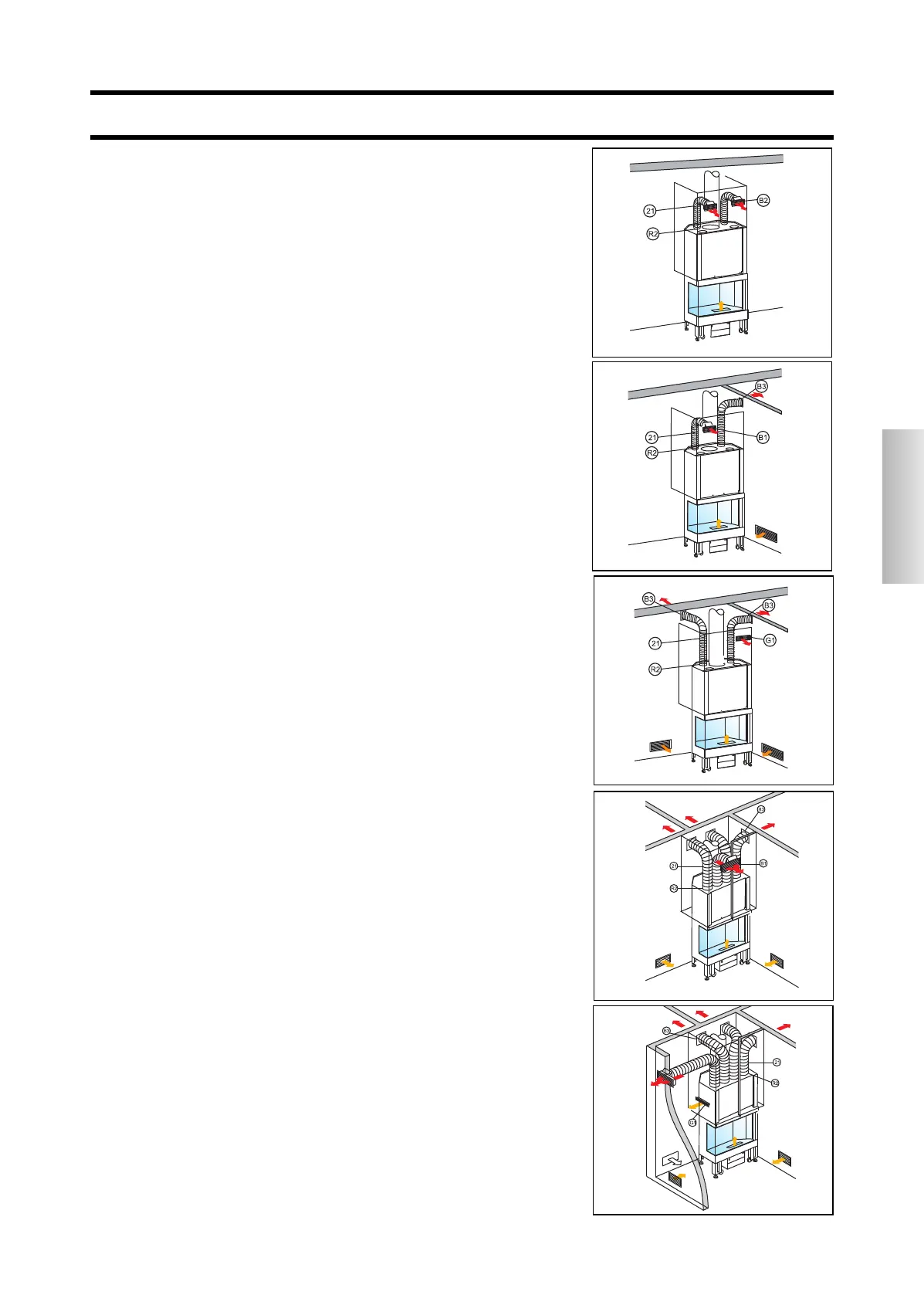

INSTRUÇÕES PARA A INSTALAÇÃO
Kit um bis
Kit dois bis
Kit três bis
Kit quatro/bis
Kit cinco bis
sk multi STATUS plus cod 672140:Layout 1 23/01/2012 18.00 Pagina 38
