Εγκατάσταση συστήματος κυκλοφο-
ρίας θερμού αέρα
Ο αέρας που εισάγεται από τον εξωτερικό
χώρο μέσω του μηχανισμού ρύθμισης και ο
οποίος θερμαίνεται στο κοίλωμα του τζακι-
ού θα πρέπει οπωσδήποτε να διοχετεύεται
στον εσωτερικό περιβάλλοντα χώρο. Αυτό
το σύστημα εγγυάται την αντιστάθμιση του
αέρα που εξέρχεται από το ενεργειακό
τζάκι, όσο λειτουργεί, μέσω της καπνοδό-
χο
υ κα
ι παράλληλα θερμαίνει. Ο θερμός
αέρας διοχετεύεται στους χώρους μέσω
ακροφύσιων εξόδου που συνδέονται στις
οπές στο πάνω τοίχωμα του μανδύα με
σωλήνες αλουμινίου Ø 14 εκ. Σε περίπτωση
που ο θερμός αέρας μεταφέρεται σε άλλους
χώρους, όπου δεν είναι εγκατεστημένο το
τζάκι, πρέπει απαραιτήτως να επιστρέφει ο
αέρας στο δωμάτιο με το τζάκι μέσα από
αεραγωγούς τοποθετημένους στη βάση του
τοιχ
ώματος
ή μέσα από σχισμές κάτω από
τις πόρτες. Η διάμετρος των σωλήνων δεν
θα πρέπει να είναι μικρότερη από Ø 14 εκ.
ώστε η ταχύτητα του αέρα να μην ξεπερνά
τα 5 μ/δευτ και να μην δημιουργείται ενο-
χλητικός θόρυβος και υπερβολική απώλεια
φορτίου λόγω τριβής. Είναι σημαντικό η
διαδρομή των σωλ
ήνων να
είναι όσο το
δυνατόν ευθεία. Οι σωλήνες από αλουμίνιο
μπορούν να καλυφθούν με ξύλινες κατα-
σκευές, ξύλινα δοκάρια ή να εντοιχιστούν
στους τοίχους. Σε κάθε περίπτωση θα πρέ-
πει να μονωθούν πολύ καλά. Τα κανάλια
μπορούν να εκτείνονται σε μέγιστο μήκος
6÷8μ το καθένα για το μοντέλο V και 4÷5μ
το κ
αθένα
για το μοντέλο N.
Το μήκος αυτό θα πρέπει να ελαττωθεί κατά
1,2 μ. για κάθε καμπή και ακροφύσιο λόγω
της απώλειας του φορτίου τους.
Εγκατάσταση κιτ κυκλοφορίας θερ-
μού αέρα

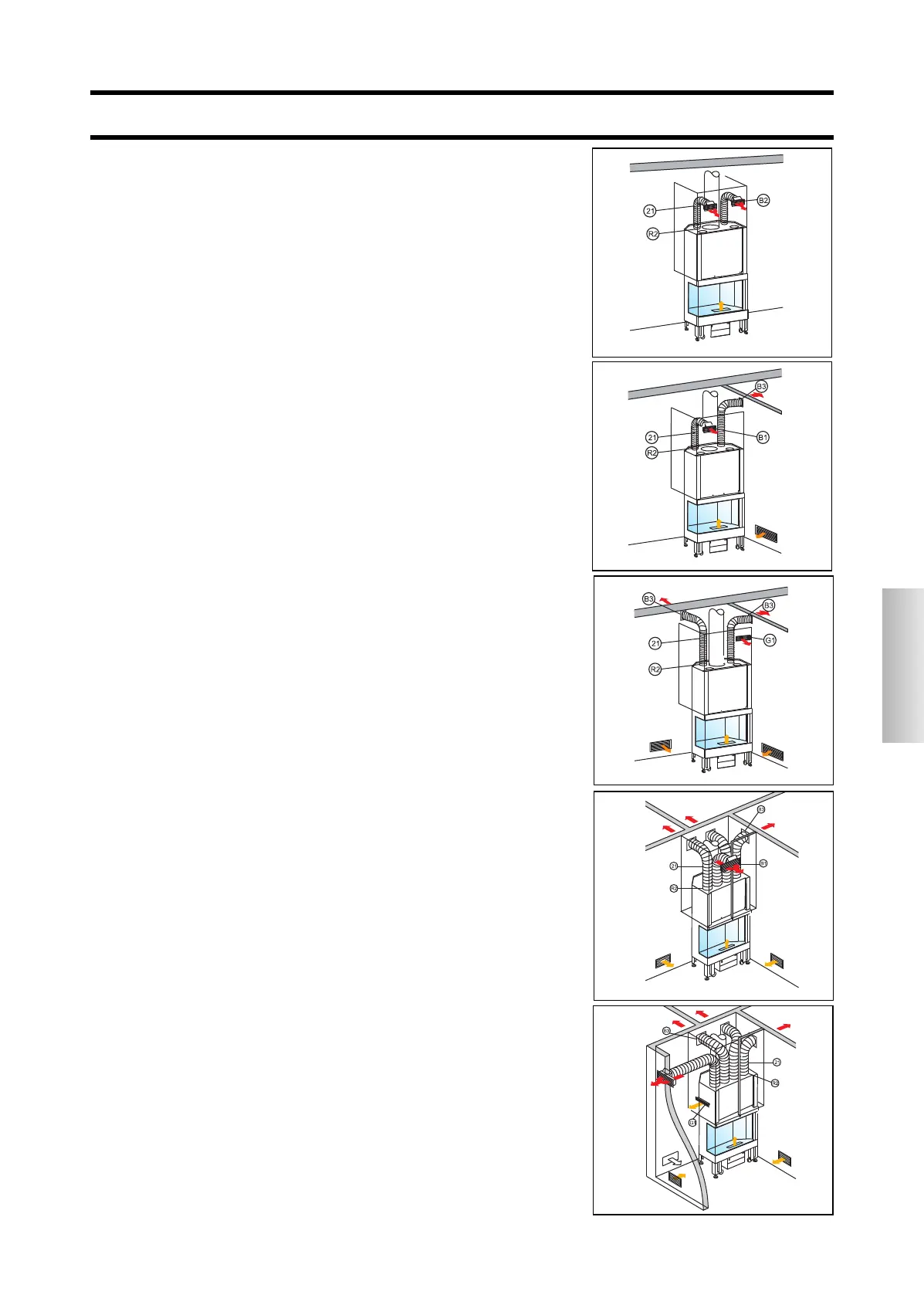

Διατίθενται τα παρακάτω κιτ για τη
δημιουργία καναλιών θερμού αέρα
Κιτ ένα/bis μόνο χώρος με τζάκι
- στερεώστε τα δύο ρακόρ "R2" στις
οπές του μανδύα
- τοποθετήστε τους δύο σωλ
ήνες
(21)
και στερεώστε τους με τα ειδικά κολάρα
- εντοιχίστε τα δύο πλαίσια με ρακόρ
των ακροφύσιων "B2" στο επάνω
μέρος της επικάλυψης
- συνδέστε τους δύο σωλήνες από
αλουμίνιο στα ρακόρ, ενώστε τους με
τα κολάρα και τοποθετήστε τους μπρο-
στινούς αεραγωγούς μέχρι να κουμπώ-
σουν
Κιτ δύο/bis χώρος με τζ
άκι, συν
ένας
παράπλευρος
- στερεώστε τα δύο ρακόρ "R2" στις
οπές του μανδύα
- τοποθετήστε τους δύο σωλήνες (21)
και στερεώστε τους με τα ειδικά κολάρα
- εντοιχίστε το πλαίσιο με ρακόρ του
ακροφύσιου "B1" στο επάνω μέρος της
επικάλυψης
- εντοιχίστε το πλαίσιο με ρακόρ του
ακροφύσιου "B3" στον τοίχο του
χώρου που θέλετε να θερμάνετε
- συνδέστε τους δύο σωλήνες από αλου-
μίνιο στα ρακ
όρ
, ενώστε τους με τα
κολάρα και τοποθετήστε τους μπροστι-
νούς αεραγωγούς μέχρι να κουμπώσουν
Kit τρία/bis χώρος με τζάκι, συν δύο
παράπλευροι
- στερεώστε τα δύο ρακόρ "R2" στις
οπές του μανδύα
- τοποθετήστε τους δύο σωλήνες (21)
και στερεώστε τους με τα ειδικά κολάρα
- εντοιχίστε τα δύο πλαίσια με ρακόρ
των ακροφύσιων "B3" στους τοίχ
ους
του
χώρου που θέλετε να θερμάνετε
- τοποθετήστε στο επάνω μέρος της
επικάλυψης μια περσίδα "G1" για να
αερίζεται η επικάλυψη εσωτερικά
- συνδέστε τους δύο σωλήνες από αλου-
μίνιο στα ρακόρ, ενώστε τους με τα
κολάρα και τοποθετήστε τους μπροστι-
νούς αεραγωγούς μέχρι να κουμπώσουν
Κιτ τέσσερα/bis χώρος με τζάκι, συν
τρεις παράπλευροι
- στερεώστε τα τέσσερα ρακ
όρ
"R2"
στις οπές του μανδύα
- τοποθετήστε τους τέσσερις σωλήνες
(21) και στερεώστε τους με τα ειδικά
κολάρα
- εντοιχίστε το πλαίσιο με ρακόρ του
ακροφύσιου "B1" στον επάνω τοίχο της
επικάλυψης
- εντοιχίστε τα πλαίσια με ρακόρ των
τριών ακροφύσιων "B3" στους τοίχους
των χώρων που θέλετε να θερμάνετε
- συνδέστε τους τέσσερις σωλήνες από
αλουμίνιο στα ρακόρ, ενώστε τους με τα
κ
ολάρα
και τοποθετήστε τους μπροστι-
νούς αεραγωγούς μέχρι να κουμπώσουν
Κιτ πέντε/bis χώρος με τζάκι, συν
τέσσερις παράπλευροι
- στερεώστε τα τέσσερα ρακόρ "R2"
στις οπές του μανδύα
- τοποθετήστε τους τέσσερις σωλήνες
(21) και στερεώστε τους με τα ειδικά
κολάρα
- εντοιχίστε τα πλαίσια με ρακόρ των
τεσσάρων ακροφύσιων "B3" στους τοί-
χους των χώρων που θέλετε να θερμάνετε
- τοποθετήστε μέσα στην επικ
άλ
υψη
μια περσίδα "G1" για να αερίζεται η
επικάλυψη εσωτερικά
- συνδέστε τους τέσσερις σωλήνες από
αλουμίνιο στα ρακόρ, ενώστε τους με τα
κολάρα και τοποθετήστε τους μπροστι-
νούς αεραγωγούς μέχρι να κουμπώσουν
Οι οπές εξόδου του θερμού αέρα, στην
κορφή του μανδύα, που δεν χρησιμο-
ποιούνται θα πρέπει να κλειστούν με
τις ειδικές τάπες που παρέχ
ονται.
Μπορείτε
να δημιουργήσετε κανάλια
της αρεσκείας σας, εάν προσθέσετε στα
ήδη διαθέσιμα κιτ διάφορα χωριστά
εξαρτήματα που μπορείτε να επιλέξετε
από τον τιμοκατάλογο.
ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ
Κιτ ένα bis
Κιτ δύο bis
Κιτ τρία bis
Κιτ τέσσερα bis
Κιτ πέντε bis
