48
≈ÀÀ«Õ…¡
εικ. E

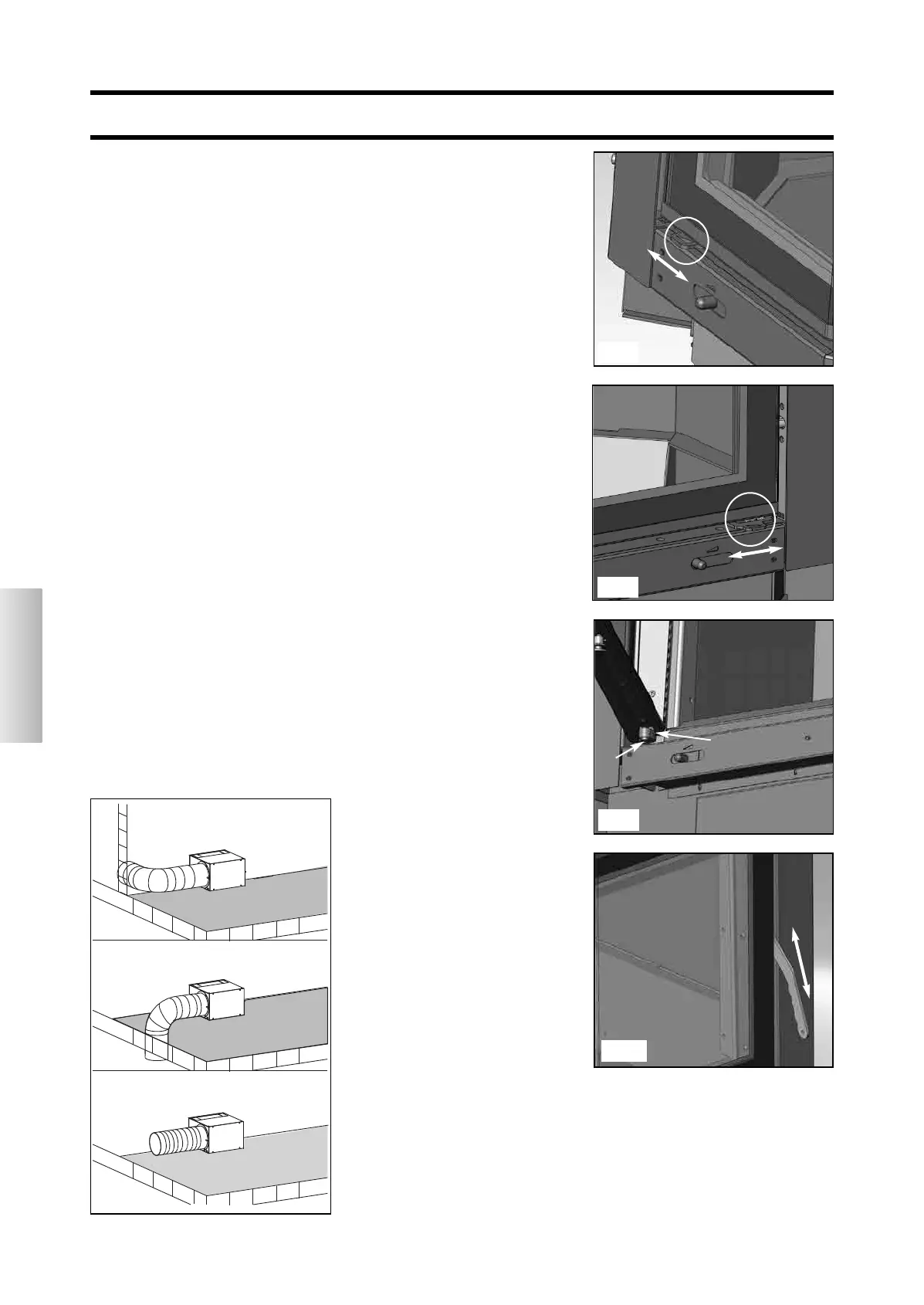

Παροχή εξωτερικού αέρα (εικ. E-F-G)
Η σύνδεση με τον εξωτερικό χώρο
διατομής 300 cm2 είναι απαραίτητη
για την καλή λειτουργία του ενεργεια-
κού τζακιού και για το λόγο αυτό θα
πρέπει οπωσδήποτε να πραγματοποι-
ηθεί.
Η σύνδεση αυτή θα πρέπει να ενώσει
κατευθείαν με τον εξωτερικό χώρο την
οπή του μηχανισμού ρύθμισης που βρί-
σκεται στο πλάι του μηχ
ανισμού
.
Μπορεί να χρησιμοποιηθεί εύκαμπτος
σωλήνας από αλουμίνιο για τη σύνδεση
αυτή ενώ θα πρέπει να σφραγιστούν
καλά τα σημεία από όπου μπορεί να βγει
αέρας.
Ο σωλήνας από αλουμίνιο Ø20 μπορεί
να τοποθετηθεί είτε δεξιά είτε αριστε-
ρά από το μηχανισμό ρύθμισης.
Συνιστάται να τοποθετήσετε στο εξωτε-
ρικό περίβλημα του αγωγού παροχής
αέρα έναν αεραγωγό προστασίας που θα
μειώσει πάντως την ωφέλ
ιμη
διατομή
διέλευσης αέρα.
Ο εξωτερικός αέρας θα πρέπει να εισέρ-
χεται από το επίπεδο του δαπέδου (δεν
μπορεί να εισάγεται από ψηλά).
Όταν τοποθετήσετε το καλώδιο ελέγ-
χου του ντάμπερ εξωτερικού αέρα
(4c), θα πρέπει να προσέξετε να μην
έρχεται σε επαφή με τα θερμά μέρη
του τζ
ακιού
γιατί μπορεί να κατα-
στρέψει το πλαστικό περίβλημα.
ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ
εικ. F
εικ. G
Μεταφορά του μονοκόμματου πλαισίου
Για να μεταφέρετε ευκολότερα το
μονοκόμματο πλαίσιο, μπορείτε να το
ελαφρύνετε αφαιρώντας τα εξής:
- τα αντίβαρα, τη βάση από χυτοσίδη-
ρο, τα πλαϊνά από χυτοσίδηρο, τη βάση
φωτιάς από χυτοσίδηρο, το σταχτοδο-
χείο, τη σχάρα στάχτης από χυτοσίδη-
ρο, το μανδύα κλεισίματος.
Αφαίρεση της πίσω πόρτας
Φάση 1 (εικ. H-I)
- κλείνουμε εντελώς την πόρτα
- μετακινούμε τις δύο ασφάλειες Χ κα
ι
Χ
1 στη θέση εντελώς κλειστή.
Φάση 2 (εικ. L)
- ανοίγουμε την πόρτα οριζόντια
- χαλαρώνουμε την ασφάλεια Υ
- ξανακλείνουμε την πόρτα
- μετακινούμς τις ασφάλειες Χ και Χ1
στη θέση εντελώς ανοιχτή
Φάση3 (εικ. L)
- σηκώνουμε την πόρτα περίπου 10 cm
με τρόπο που να μπορούμε να ξεβιδώ-
σουμε την αλενόβιδα (Ζ)
- χ
αμηλώνουμε την πόρτα μέχρι να
κλείσει εντελώς.
Προσέχουμε να μη βγει η πόρτα από τη
θέση της.
- μετακινούμε ξανά τις ασφάλειες Χ και
Χ1 στην κλειστή θέση και ανοίγουμε
οριζόντια την πόρτα.
- τραβάμε προς το μέρος μας (με μεγά-
λη προσοχή) το κάτω μέρος της πόρ-
τας, με τρόπο που να τη βγάλουμε από
τη θέση της.
Κ
αθαρισμός
του τζαμιού (εικ. M)
Σημ.: πριν να μετακινήσουμε τις δύο
ασφάλειες Χ και Χ1 στην κλειστή
θέση (βλέπε σχ. Η-Ι ).
- ανοίγουμε οριζόντια την πόρτα αφού
την ξεμπλοκάρουμε με το ειδικό κλειδί
(διατίθεται) το γάντζο στην μικρή πλευ-
ρά της πόρτας (περιστρέφουμε κατά
90ο).
- μετά τον κ
αθαρισμό
ξανακλείνουμε
κλειδώνοντας με το γάντζο.
X
X1
Z
Y
εικ.L
εικ.I
εικ.M
εικ.H
Κλειστός
Ανοιχτός
Ανοιχτός
Κλειστός
