Συνδέσεις ηλεκτρικών καλωδίων (εικ. N)
Για να συνδέσετε τα ηλεκτρικά καλώδια
στην κεφαλή που βρίσκεται στο μηχανι-
σμό (4) ακολουθήστε την εξής διαδικα-
σία:
- ξεβιδώστε τις 4 βίδες από τη μετώπη
(4a)
- για να συνδέσετε τα καλώδια, τοποθε-
τήστε στις αντίστοιχες βάσεις τους συν-
δέσμους χωρίς την παραμικρή πίεση
- συνδέστε το καλώδιο στην πρίζα του
ηλεκτρικ
ού
ρεύματος και ακολουθήστε
τις οδηγίες που παρέχονται με τον πίνα-
κα για να ελέγξετε εάν ο συνοπτικός
πίνακας λειτουργεί σωστά
- επανατοποθετήστε τη μετώπη και προ-
σέξτε ιδιαίτερα να μην διπλώσετε ή πιέ-
σετε το καλώδιο του συνοπτικού πίνακα
και στη συνέχεια εγκαταστήστε το ενερ-
γειακό τζάκι.
- θα πρέπει να τηρούν κατά γράμμα τις
πυρίμαχη επικ
άλ
υψη από πάνελ γυψο-
σανίδας ως εξής:
• πρώτο πλαϊνό πάνελ
• μπροστινό πάνελ
- στερεώστε στο επάνω μέρος τα πλαί-
σια των ακροφύσιων (22) αφού πρώτα
ανοίξετε μια οπή 37x10,5 εκ
- στερεώστε τον αισθητήρα (14) στην
οπή (22a) του ακροφύσιου (B1 ή B3)
- ελέγξτε ότι το σύρμα του αισθητήρα
δεν παρεμποδίζει την κίνηση της ανα-
συρόμενης πόρτας
• δεύτερο πλαϊνό πάνελ
- τοποθετήστε το δεύτερο πλαϊνό πάνελ
για να ολοκλ
ηρώσετε
την κατασκευή
της επικάλυψης
- και εφαρμόστε από τον εξωτερικό
χώρο τους αεραγωγούς των ακροφύ-
σιων μέχρι να κουμπώσουν
- αφού ολοκληρώσετε τις εργασίες,
βάλτε την πρίζα στο δίκτυο ηλεκτρικού
ρεύματος 230 Vac
διατάξεις εγκατάστασης και κατασκευ-
ής.
- βεβαιωθείτε ότι τα ηλεκτρικά καλώδια
δεν έρχ
ονται σε επαφή με το προκατα-
σκευασμένο
πλαίσιο και τον καπναγωγό
- δεν πρέπει να πειράζετε κανένα μέρος
των ηλεκτρικών συσκευών που παρέχο-
νται με το ενεργειακό τζάκι
- τα ηλεκτρικά εξαρτήματα βρίσκονται
πάντα υπό τάση. Πριν να προχωρήσετε σε
οποιαδήποτε εργασία, βγάλτε το καλώδιο
από την πρίζα ή απενεργοποιήστε τον
αντίστοιχο γενικό πίνακα.
Σύνδεση εξ
αναγκασμένου αερισμού
(
εικ. N-O)
- απλώστε το καλώδιο με τερματικά
σύρματα μέχρι την πρίζα του ηλεκτρι-
κού ρεύματος
- τοποθετήστε τη διακόσμηση μέχρι το
δοκάρι και στη συνέχεια ετοιμάστε την
ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ
14
22a
22
6a
13
12
12
13
14
τάση ρεύματος
230 Vac

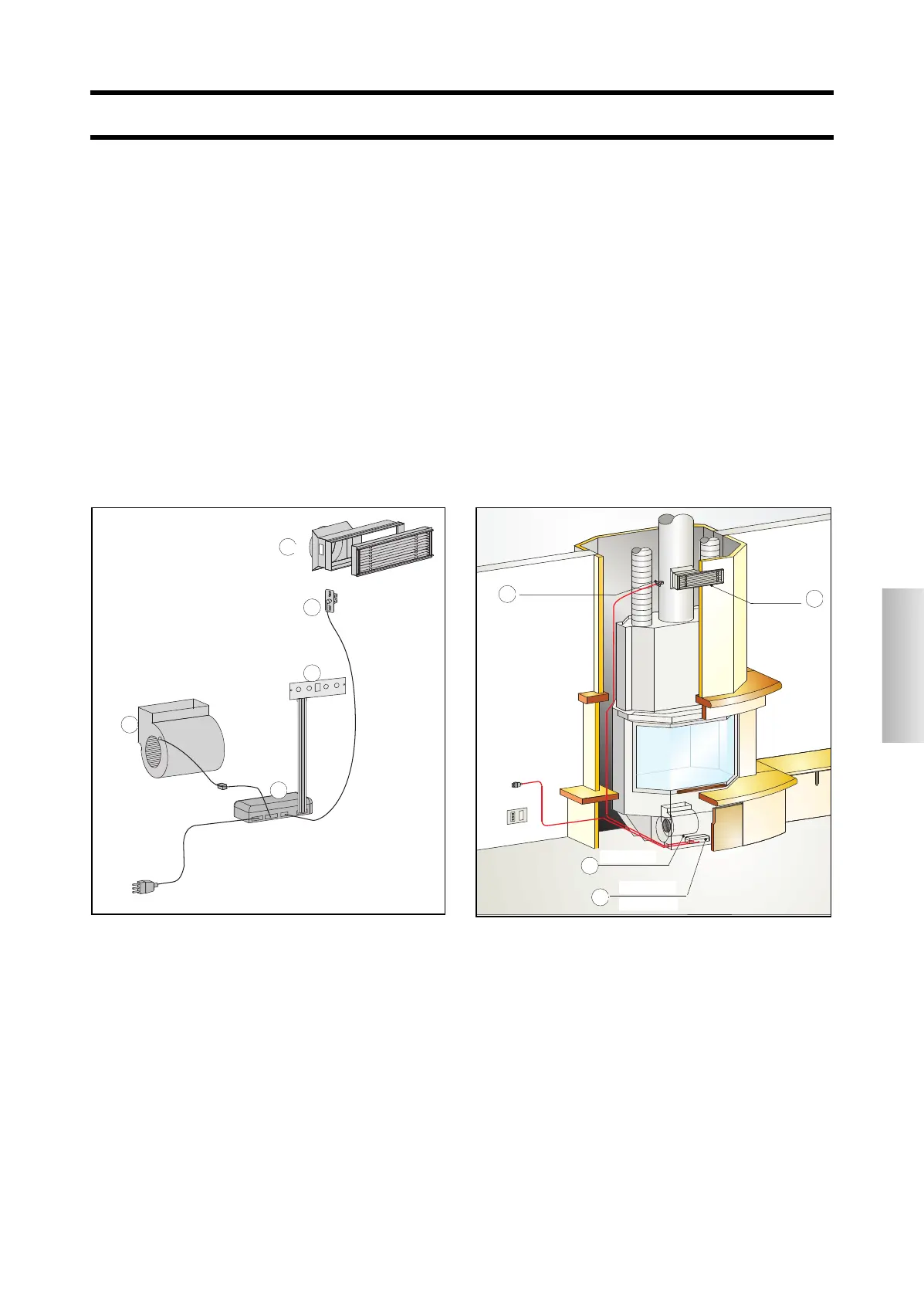

εικ. N
εικ. O
ακροφύσιο
αισθητήρας
τάση ρεύματος
230 Vac
βεντιλατέρ
ηλεκτρική
κεφαλή
