ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ
Τοποθέτηση ελέγχου ντάμπερ του
μηχανισμού παροχής αέρα
δεξιά = Ανοιχτός
όσο λειτουργεί το ενεργειακό τζάκι,
ρυθμίζει τον εξωτερικό αέρα που αναμι-
γνύεται με τον αέρα του περιβάλλοντα
χώρου.
αριστερά = Κλειστός
Κυκλοφορία αέρα με φυσικό ελκυσμό
(εικ. A1)
Εφόσον ορίσετε προς τα δεξιά την κίνη-
ση της λαβής 1b, ο εξωτερικός αέρας
μέσα από το ρακόρ 4b, φτάνει στο εσω-
τερικ
ό
του μηχανισμού 4 όπου αναμι-
γνύεται με τον αέρα που εισέρχεται από
τον περιβάλλοντα χώρο μέσα από την
οπή 4e . Ο αέρας διέρχεται από το κοί-
λωμα του τζακιού, μέσα από το άνοιγμα
4f, όπου θερμαίνεται και στη συνέχεια,
μέσα από τα αλουμινένια κανάλια, βγαί-
νει με φυσικό ελκυσμό από τα ακροφύ-
σια (εγκ
ατάσταση στην
επικάλυψη της
διακόσμησης).
Κυκλοφορία αέρα με εξαναγκασμένο
αερισμό (εικ. A2)
Επιτυγχάνεται με τη χρήση ενός βεντι-
λατέρ 12, μιας ηλεκτρονικής κεφαλής
13, με το συνοπτικό πίνακα 6a, συν έναν
αισθητήρα 14 που τοποθετείται στη
θέση του ακροφύσιου. Εφόσον ορίσετε
προς τα δεξιά την κίνηση της λαβής 1b,
ο εξωτερικός αέρας μέσα από το ρακ
όρ
4b
, φτάνει στο εσωτερικό του μηχανι-
σμού 4 όπου αναμιγνύεται με τον αέρα
που εισέρχεται από τον περιβάλλοντα
χώρο μέσα από την οπή 4e .
Το βεντιλατέρ τον ωθεί στο κοίλωμα του
τζακιού, μέσα από το άνοιγμα 4f, όπου
θερμαίνεται και στη συνέχεια, μέσα από
τα αλουμινένια κανάλια, βγαίνει από τα
ακροφύσια 22 (εγκ
ατάσταση στην
επι-
κάλυψη της διακόσμησης).
Όταν το βεντιλατέρ είναι σβηστό, το
ενεργειακό τζάκι λειτουργεί με φυσικό
ελκυσμό.
Λειτουργία εξαναγκασμένου αερι-
σμού: Αυτόματη
Το βεντιλατέρ που είναι συνδεδεμένο με
έναν αισθητήρα, (τοποθετημένο στο
ακροφύσιο εξόδου του θερμού αέρα
στην επικάλυψη του τζακιού) θέτει
αυτόματα σε λειτουργία το ενεργειακό
τζάκι όταν φτάσει στη θερμοκρασία των
40° C ή το σβήνει αυτόματα όταν η θερ-
μοκρασία πέσει κ
άτω
από τους 40° C.
Χειροκίνητη
Το βεντιλατέρ ενεργοποιείται ανεξάρτη-
τα από τη θερμοκρασία και υπάρχει η
δυνατότητα ρύθμισης 9 ταχυτήτων.
Κουμπιά
Οθόνη
-
A 0
2
*εμφανίζεται ένα Α που αναβοσβήνει
όταν το βεντιλατέρ δεν λειτουργεί ή δεν
έχει ακόμα λάβει το σήμα από τον
αισθητήρα (40°C).
Από τη στιγμή που φτάσει τους 40°C,
στην οθόνη εμφανίζεται μια γραμμούλα
. Που περιστρέφεται αριστερόστρο-
φα και επιβεβαιώνει ότι το βεντιλατέρ
λειτουργεί.
Σημείωση: όταν τίθεται ξανά σε λει-
τουργία ο αερισμός, η οθόνη εμφανί-
ζει την ίδια λειτουργία που εμφάνιζε
πριν σβήσει.
- για να το ανάψετε πατήστε για 2-3
δευτερόλεπτα το κ
ουμπί
0/1
- κάθε εντολή που δέχεται επιβεβαιώ-
νεται με ένα ηχητικό μπιπ.
Ανοιχτό/Σε αναμονή
Αυτόματο ή χειροκίνητο
Ελαττώνει την ταχύτητα του βεντιλατέρ
στη χειροκίνητη λειτουργία
Αυξάνει την ταχύτητα του βεντιλατέρ στη
χειροκίνητη λειτουργία
Ανοιχτό/Σε αναμονή
Αυτόματο*
Χειροκίνητο (τυχαία ταχύτητα από
το 1 ως το 9)
Συνοπτικός πίνακας
Το βεντιλατέρ ελέγχεται από ένα
συνοπτικό πίνακα (που βρίσκεται στην
κάτω μετώπη 5 του μονοκόμματου πλαι-
σίου) που αποτελείται από 4 κουμπιά
και 1 οθόνη.
≈ÀÀ«Õ…¡
6a
ΜΟΝΤΕΛΟ V: εξαναγκασμένος αερισμός
ΜΟΝΤΕΛΟ N: φυσικός ελκυσμός

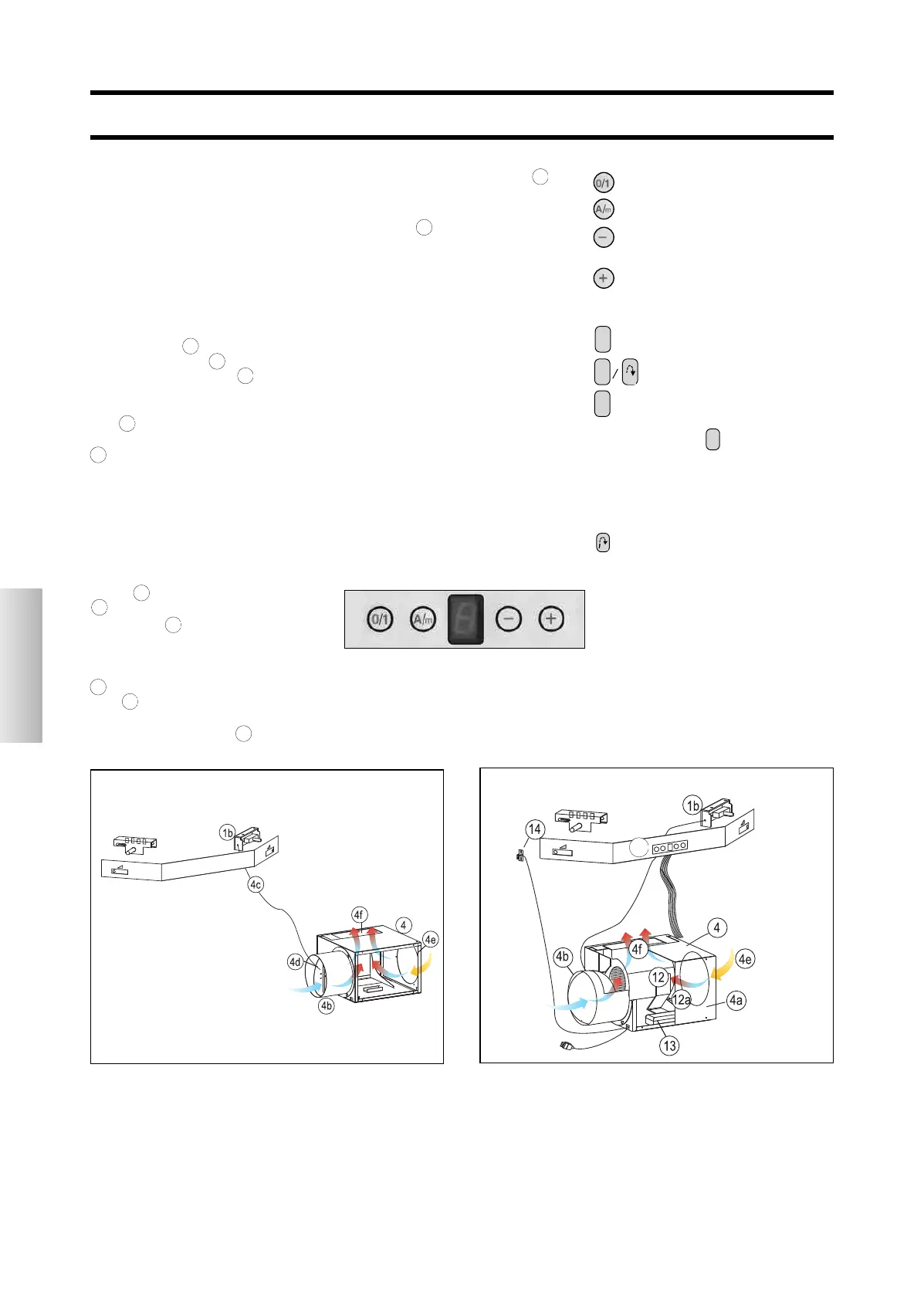

εικ. A1
εικ. A2
