Установка системы циркуляции
горячего воздуха
Воздух, подаваемый снаружи с помо-
щью регулировочного механизма, разо-
гревается в воздушном зазоре камина и
обязательно должен быть отведен во
внутреннее помещение. Это нужно для
компенсации воздуха, удаляемого из
камина во время его работы через дымо-
вую трубу, и одновременно для осу-
ществления функции отопления.
Горячий воздух подается в по
мещение с
по
мощью подающих патрубков,подсо-
единенных к отверстиям в передней
стенке кожуха с помощью алюминиевых
труб Ø 14 см.
В случае подачи горячего воздуха в дру-
гие помещения помимо помещения, в
котором установлен камин, необходимо
обеспечить возврат воздуха к помеще-
нию с камином с помощью решеток у
основания стен или щелей под дверями.
Диаметр труб не до
лжен быть
меньше Ø
14 см, чтобы скорость воздуха не превы-
шала 5 м/с, таким образом появление
предотвращается появление неприятно-
го шума и потери нагрузки из-за трения.
Важно, чтобы трубы на своем протяже-
нии были как можно более прямыми.
Трубы из алюминия могут быть спрята-
ны в кессоны, ложные балки или в
строе-
ны
в стены; в любом случае, необходимо
выполнить их тщательную изоляцию.
Трубопроводы системы могут иметь
максимальную длину 6÷8 м каждый для
версии V и 4÷5 м каждый для версии N.
Данная длина уменьшается на 1,2 м для
каждого изгиба и для каждого патрубка в
соответствии с их потерей нагрузки.
Установка набора для циркуляции
горячего воздуха
Имеются в на
личии сле
дующие
наборы для распределения горячего
воздуха
Набор один/бис только для поме-
щения, где установлен камин
- прикрепить два соединения "R2" к
отверстиям в кожухе
- вставить две трубы (21) и зафикси-
ровать их с помощью специальных
хомутиков
- заделать рамки с соединениями
двух патрубков "B2" в верхнюю
часть облицовки колпака
- подсоединить две алюминиевые
трубы к соединениям, зафиксировав
их с помощью х
омутов; защелкнуть
пере
дние решетки
Набор два/бис помещение, где уста-
новлен камин, плюс одно смежное
- прикрепить два соединения "R2" к
отверстиям в кожухе
- вставить две трубы (21) и зафикси-
ровать их с помощью специальных
хомутиков
- заделать рамку с соединением
патрубка "B1" в верхнюю часть
облицовки колпака
- заделать рамку с соединением
патрубка "B3" в стену отапливаемого
помещения
- подсоединить дв
е а
люминиевые
трубы к соединениям, зафиксировав
их с помощью хомутов; защелкнуть
передние решетки
Набор три/бис помещение, где уста-
новлен камин, плюс два смежных
- прикрепить два соединения "R2" к
отверстиям в кожухе
- вставить две трубы (21) и зафикси-
ровать их с помощью специальных
хомутиков
- заделать рамки с соединением двух
патрубков "B3" в стены отапливае-
мых помещений
- выполнить в верхней части обли-
цовки колпака отверстие "G1", позво-
ляющее осуществлять вентиляцию
внутри самой облицовки.
- подсоединить две алюминиевые
трубы к соединениям, зафиксировав
их с помощью хомутов; защелкнуть
передние решетки
Набор четыре/бис
помещение, где установлен камин,
плюс три смежных
- прикрепить четыре соединения
"R2" к отверстиям в кожухе
- вставить четыре трубы (21) и
зафиксировать их с помощью специ-
альных хомутиков
- заделать рамку с соединением
патрубка "B1" в верхнюю часть
облицовки колпака
- заделать рамки с соединениями
трех патрубков "B3" в стены отапли-
ваемых помещений
- подсоединить четыре алюминиевые
трубы к соединениям, зафиксировав
их с помощью хомутов; защелкнуть
передние решетки
Набор пять/бис
помещение, где установлен камин,
плюс четыре смежных
- прикрепить четыре соединения
"R2" к отверстиям в кожухе
- вставить четыре трубы (21) и
зафиксировать их с помощью специ-
альных хомутиков
- заделать рамки с соединениями
четырех патрубков "B3" в стены
отапливаемых помещений
- выполнить в облицовке колпака
отверстие "G1", позволяющее осу-
ществлять вентиляцию внутри самой
облицовки.
- подсоединить четыре алюминие-
вые трубы к соединениям, зафикси-
ровав их с помощью хомутов;
защелкнуть передние решетки
Неиспользуемые отверстия для выхо-
да горячего воздуха, предусмотрен-
ные вверху кожуха, должны быть
закрыты специальными прилагающи-
мися заглушками.
Могут быть выполнены специальные
трубопроводы с добавлением имею-
щихся в наличии наборов и различ-
ных отдельных компонентов, указан-
ных в прайс-листе.

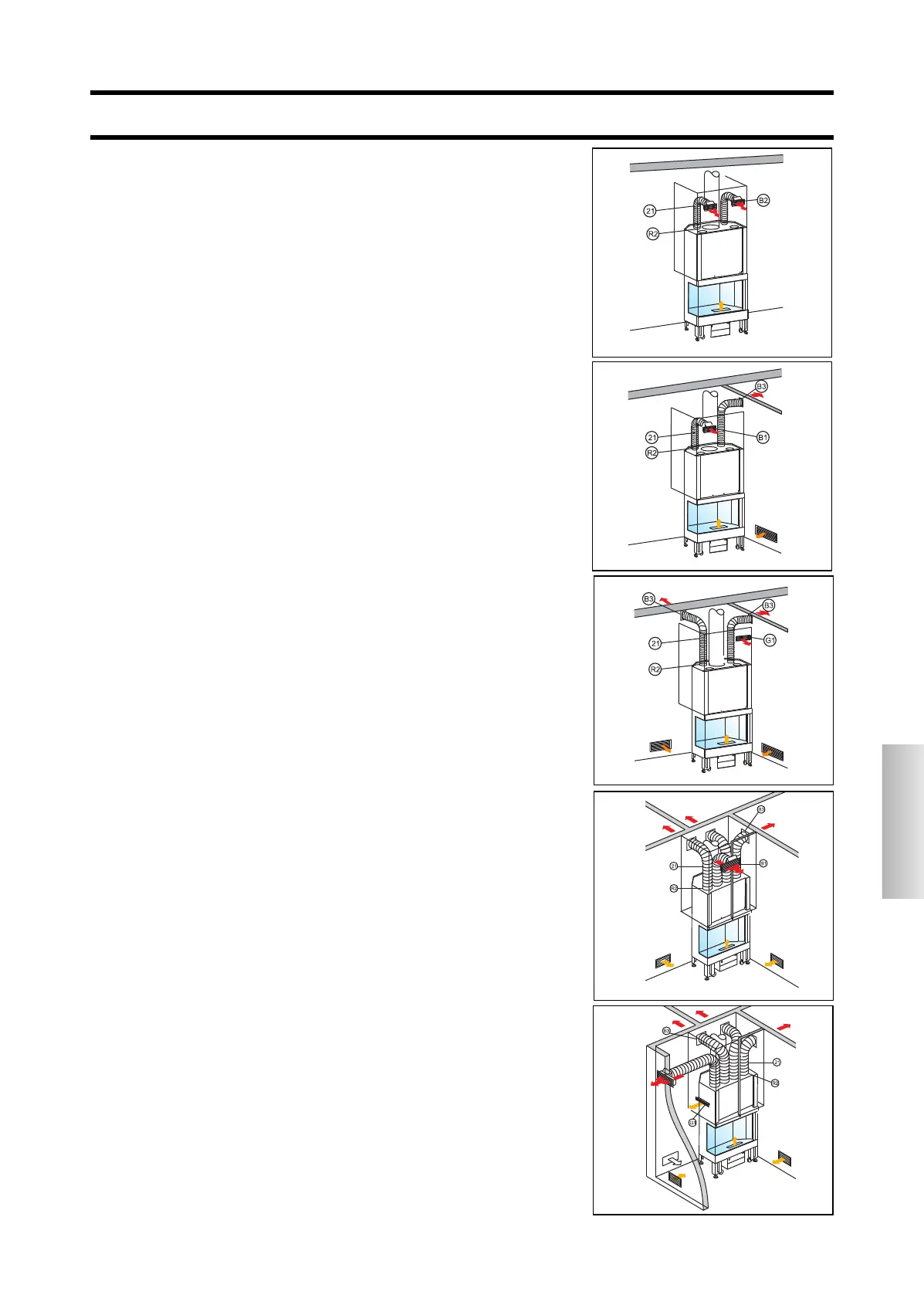

ИНСТРУКЦИИ ПО УСТАНОВКЕ
Набор один бис
Набор два бис
Набор три бис
Набор четыре бис
Набор пять бис
