58
РУССКИЙ

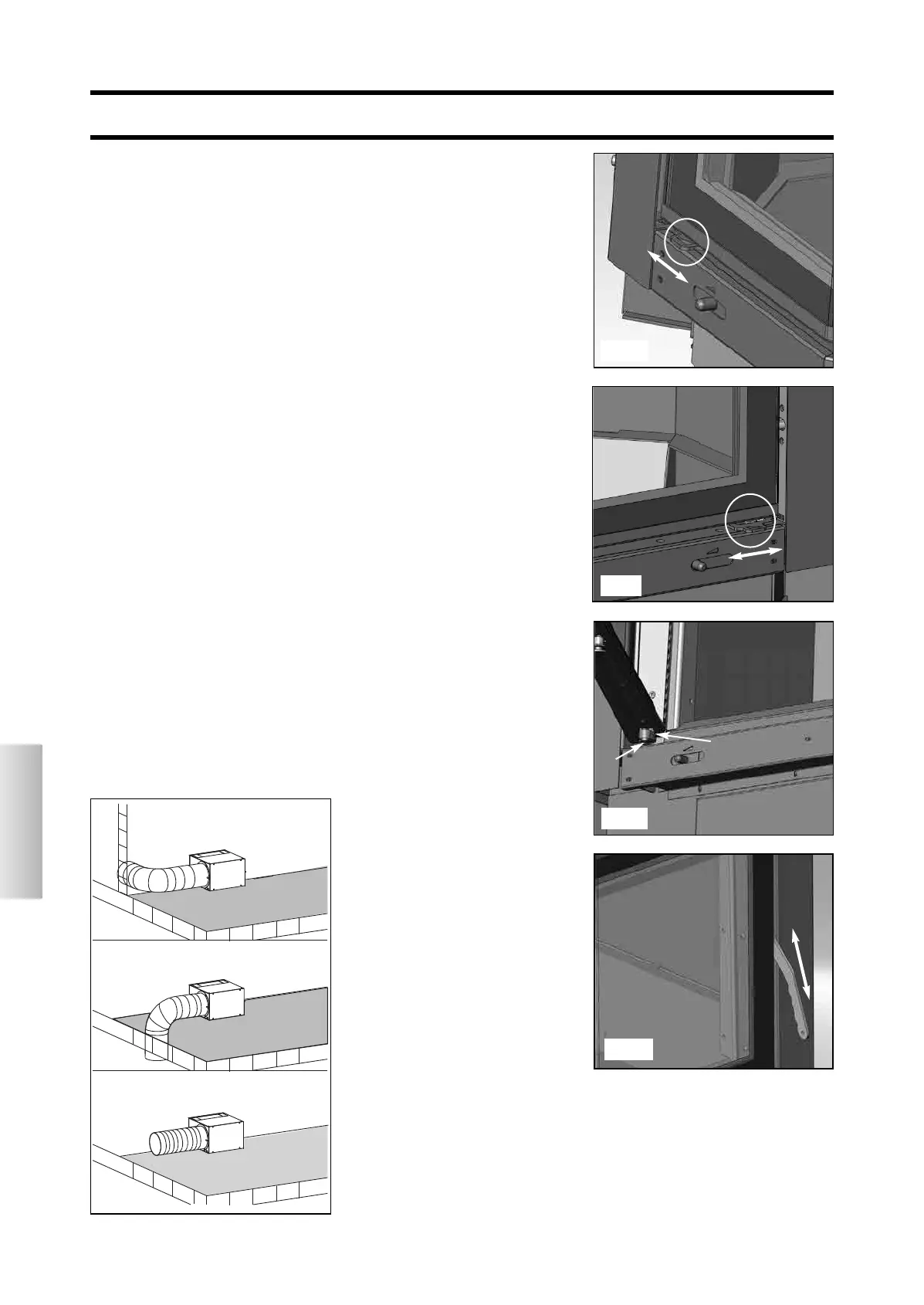

рис.E
Наружный воздухозабор (рис. E-F-G)
Вывод наружу сечением, равным
300 см2 абсолютно необходим для
правильной работы камина, поэто-
му его нужно выполнить в обяза-
тельном порядке.
Это соединение должно быть под-
ключено непосредственно к внешне-
му патрубку механизма регулировки,
расположенному на боковой стороне
самого механизма.
Оно может быть выполнено с помо-
щью гибкой алюминиевой трубы с
выпо
лнением
герметизации в точках,
в которых возможны утечки воздуха.
Алюминиевая труба Ø20 может
устанавливаться независимо как
слева, так и справа от механизма
регулировки.
Рекомендуется установить на наруж-
ный выход трубопровода забора воз-
духа защитную решетку, которая в
любом случае не должна уменьшать
полезного сечения.
Наружный воздух должен принимать-
ся на уровне пола (не может по
сту-
па
ть сверху).
При установке троса управления
заслонкой наружного воздуха (4с)
обращать внимание, чтобы он не
соприкасался с горячими частями
камина, так как это может повредить
пластмассовую оболочку.
ИНСТРУКЦИИ ПО УСТАНОВКЕ
рис.F
рис.G
Транспортировка моноблока
Для упрощения транспортировки
можно облегчить моноблок, сняв:
- противовесы, чугунный задник,
чугунные боковины, чугунный под,
зольник, чугунную решетку для
золы, закрывающий кожух.
Демонтаж дверцы
1 Этап (рис. H-I)
- опустить дверцу до позиции
«закрыто»
- Чтобы заблокировать - Установить
рычаги X и X1 в положение
« закрыто».
2 Этап (рис. L)
- открыть дверцу в бок
- ослабить предохранитель Y
- закрыть дв
ерцу
- Чтобы разблокировать - Обратным
движением установить рычаги X и
X1 в позицию « открыто»
3 Этап (рис. L)
- поднять дверцу на 10 см, чтобы вы
могли открутить винт Аллена (Z).
- опустите дверцу до полного
закрытия.
- проследите за тем, чтобы дверца
не выскочила из направляющих.
- Снова установить рычаги X и X1 в
положение «закрыто»; и открыть
дв
ерцу
вбок.
- потянуть на себя (осторожно)
нижнюю часть дверцы, чтобы
вынуть из направляющих.
Чистка стекла (рис. M)
- N.B.: перед началом установить
рычаги X и X1 в позицию
«закрыто» (см рис. H - I).
- открыть дверцу в бок, зафиксиро
вав специальным ключом ( ручка
“по- холодному” ) язычок на осно
вании дверцы (повернуть на 90°).
- после чистки закрыть дверцу,
зафик
сиров
ав язычок.
X
X1
Z
Y
рис.L
рис.I
рис.M
рис.H
Закрыто
Открыто
Открыто
Закрыто
sk multi STATUS plus cod 672140:Layout 1 23/01/2012 18.00 Pagina 59
