Подключение электрических прово-
дов (рис. N)
Для подключения электрических про-
водов к блоку управления, включен-
ному в механизм (4) , необходимо
выполнить следующее:
- отвинтить 4 винта на передней
панели (4a)
- подсоединить провода, подключая
их к соответствующим гнездам кон-
некторов, они должны подключаться
без применения какого-либо усилия
- подключить розетку к сети и прове-
рить правильность работы синопти-
че
ск
ой панели, следуя приложенным
к ней инструкциям
- снова установить переднюю панель,
обращая внимание, чтобы не сгибать
и не сдавливать кабель синоптиче-
ской панели, затем приступить к уста-
новке камина.
- установить облицовку до балки,
затем выполнить облицовку колпака
с помощью гипсокартонных панелей,
как указано ниже:
• первая боковая панель
• передняя панель
- после выпо
лнения о
тверстия
37x10,5 см, закрепить в верхней
части рамки патрубков (22)
- закрепить зонд (14) в отверстии
(22a) патрубка (B1 или B3)
- проверить, чтобы провод зонда не
мешал движению раздвижной двери
• вторая боковая панель
- завершить облицовку колпака, уста-
новив вторую боковую панель
- установить снаружи защелкиваю-
щиеся решетки патрубков.
- после окончания работы, подклю-
чить вилку к сети 230 Vac.
- по
дклю
чения должны отвечать нор-
мам установки и конструкции в соот-
ветствии со стандартами.
- избегать зон контакта электрических
проводов со сборными элементами и
дымоходом
- нельзя нарушать целостность элек-
трического оборудования, поставляе-
мого в комплекте с камином, в какой-
либо его части
- электрические компоненты посто-
янно находятся под напряжением;
перед выполнением любой операции
о
т
соединить вилку или отключить
главный электрощит жилища.
Подключение принудительной вен-
тиляции (рис. N-О)
- протянуть провод с вилкой до элек-
трической розетки
ИНСТРУКЦИИ ПО УСТАНОВКЕ
14
22a
22
6a
13
12
12
13
14
сеть 230 Vac

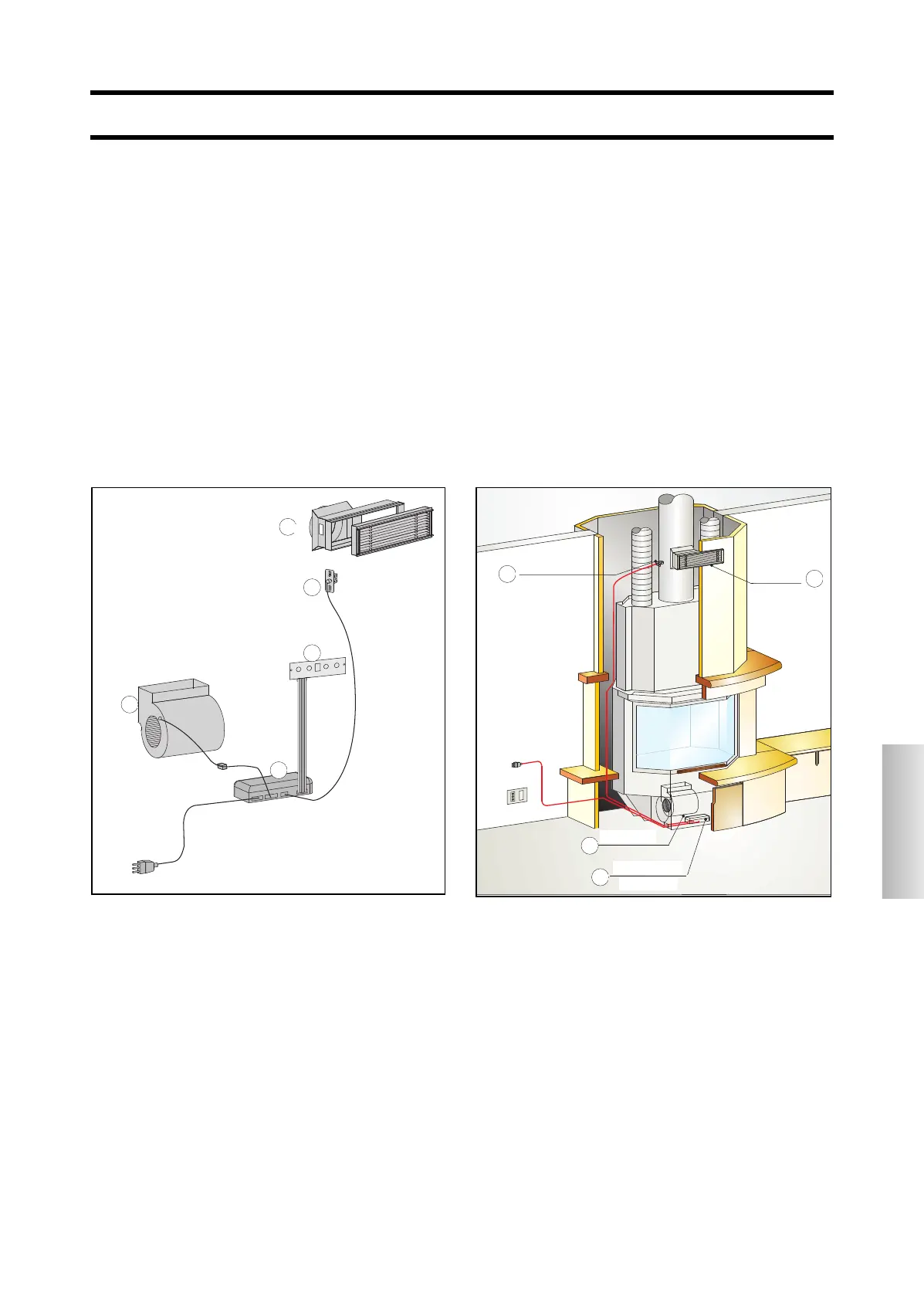

рис.N
рис.O
патрубок
зонд
сеть 230 Vac
вентилятор
электрический
блок
