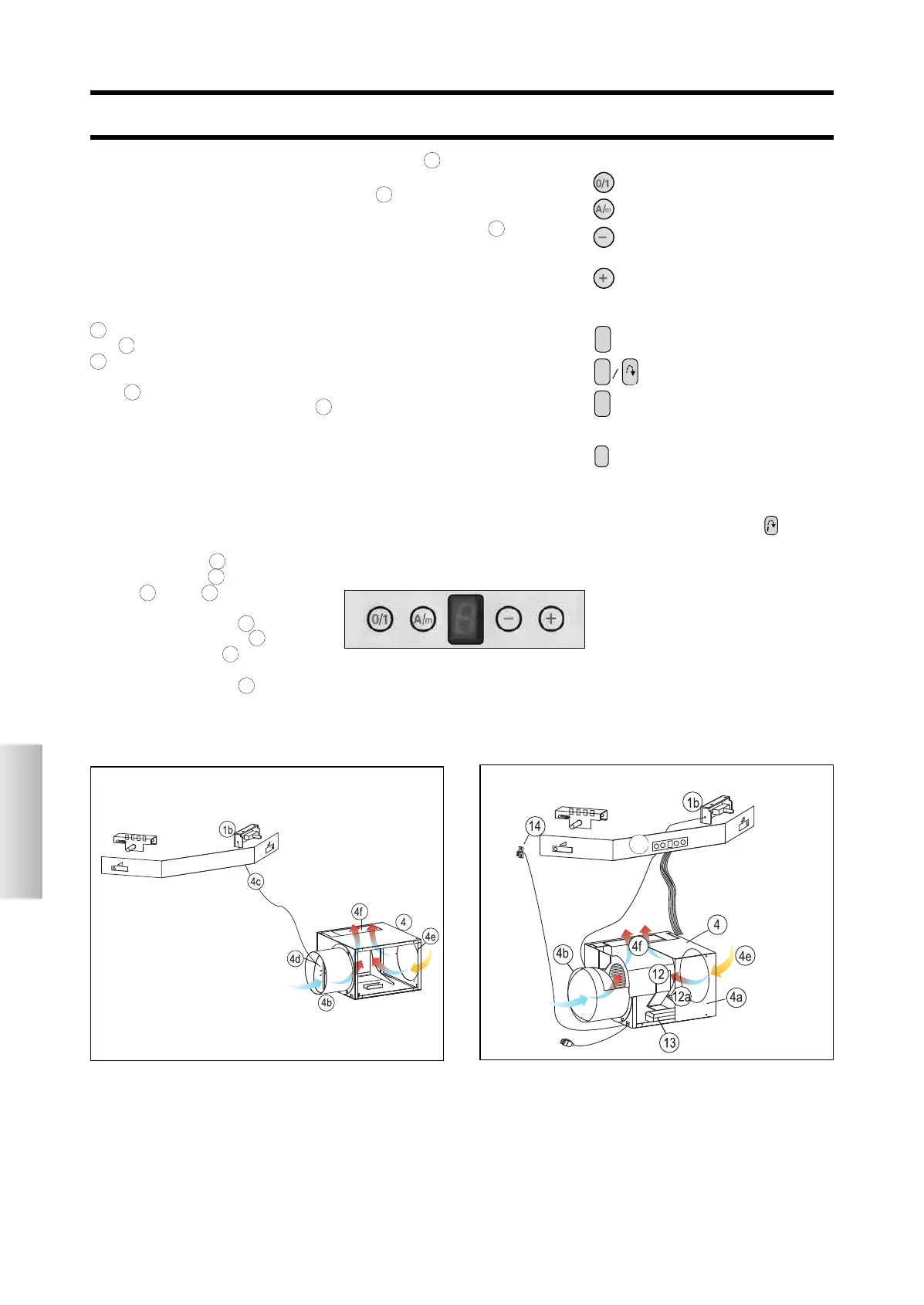

ИНСТРУКЦИИ ПО УСТАНОВКЕ
Установка управления заслонкой
механизма воздухозабора
справа = открыто
во время работы камина регулирует
наружный воздух, смешивающийся с
воздухом помещения.
слева = закрыто
Циркуляция воздуха при естествен-
ной конвекции (рис. A1)
При повороте вправо круглой ручки
1b, наружный воздух через соедине-
ние 4b , поступает внутрь механизма
4 , где смешивается с воздухом, заби-
раемым из помещения через отвер-
стие 4е. Воз
дух про
ходит в воздуш-
ный зазор камина, через отверстие 4f
, где разогревается и затем через алю-
миниевые трубопроводы под воздей-
ствием естественной конвекции
выходит из патрубков (устанавли-
ваются на облицовке колпака).
Циркуляция воздуха при принуди-
тельной вентиляции (рис. A2)
Достигается с помощью использова-
ния вентилятора 12 , электронного
блока управления 13 , синоптической
панели 6a, з
онда 14
, устанавливаемо-
го в гнезде патрубка. При повороте
вправо круглой ручки 1b, наружный
воздух через соединение 4b , поступа-
ет внутрь механизма 4 , где смешива-
ется с воздухом, забираемым из поме-
щения через отверстие 4е.
Вентилятор 12 подает воздух в воз-
душный зазор камина, через отвер-
стие 4f , где он разогревается и за
тем
чере
з алюминиевые трубопроводы
выходит из патрубков 22 (устанавли-
ваются на облицовке колпака).
При выключенном вентиляторе
камин работает в режиме естествен-
ной конвекции.
Работа в режиме принудительной
вентиляции:
в автоматическом режиме
Вентилятор соединен с зондом, (уста-
новленным на патрубке выхода
горячего воздуха в облицовке колпа-
ка), при достижении температуры 40°
C зонд автоматически включает ве
н-
тилят
ор и также всегда автоматически
отключает, когда температура стано-
вится ниже 40° C.
Ручной режим
Вентилятор включается независимо
от температуры, имеется возмож-
ность задания 9 скоростей.
Кнопки
Дисплей
-
A 0
2
*обозначается с помощью мигающей
A ,когда вентилятор не включен и
еще не получил сигнала от зонда
(40°C).
В момент достижения 40°C, на дис-
плее появляется черточка которая
вращается по часовой стрелке, под-
тверждая работу вентилятора.
ПРИМ.: в фазе повторного включе-
ния вентилятора, дисплей перед
выключением выполняет то же
самое действие.
- включение выполняется нажати-
ем и удерживанием в те
чение
2-3
секунд кнопки 0/1
- каждая операция подтверждается
акустическим сигналом.
Включено/Режим ожидания
Автоматический или ручной режим
Уменьшает скорость вентилятора в ручн.
реж.
Увеличивает скорость вентилятора в
ручн. реж.
Включено/Режим ожидания
Автоматический режим*
Ручной режим (скорость регули-
руемая от 1 до 9)
Синоптическая панель
Вентилятор управляется с помощью
синоптической панели (расположен-
ной в нижней передней панели 5
моноблока) и состоящей из 4 кнопок
и 1 дисплея.
60
РУССКИЙ
6a
рис.A1
рис.A2
ВЕРСИЯ V: принудительная вентиляция
ВЕРСИЯ N: естественная конвекция
