126 TONDEUSE ÉLECTRIQUE À RAYON DE BRAQUAGE ZÉRO AVEC PILES AU LITHIUM-ION DE 56 VOLTS — ZT5200L/ZT5200L-FC

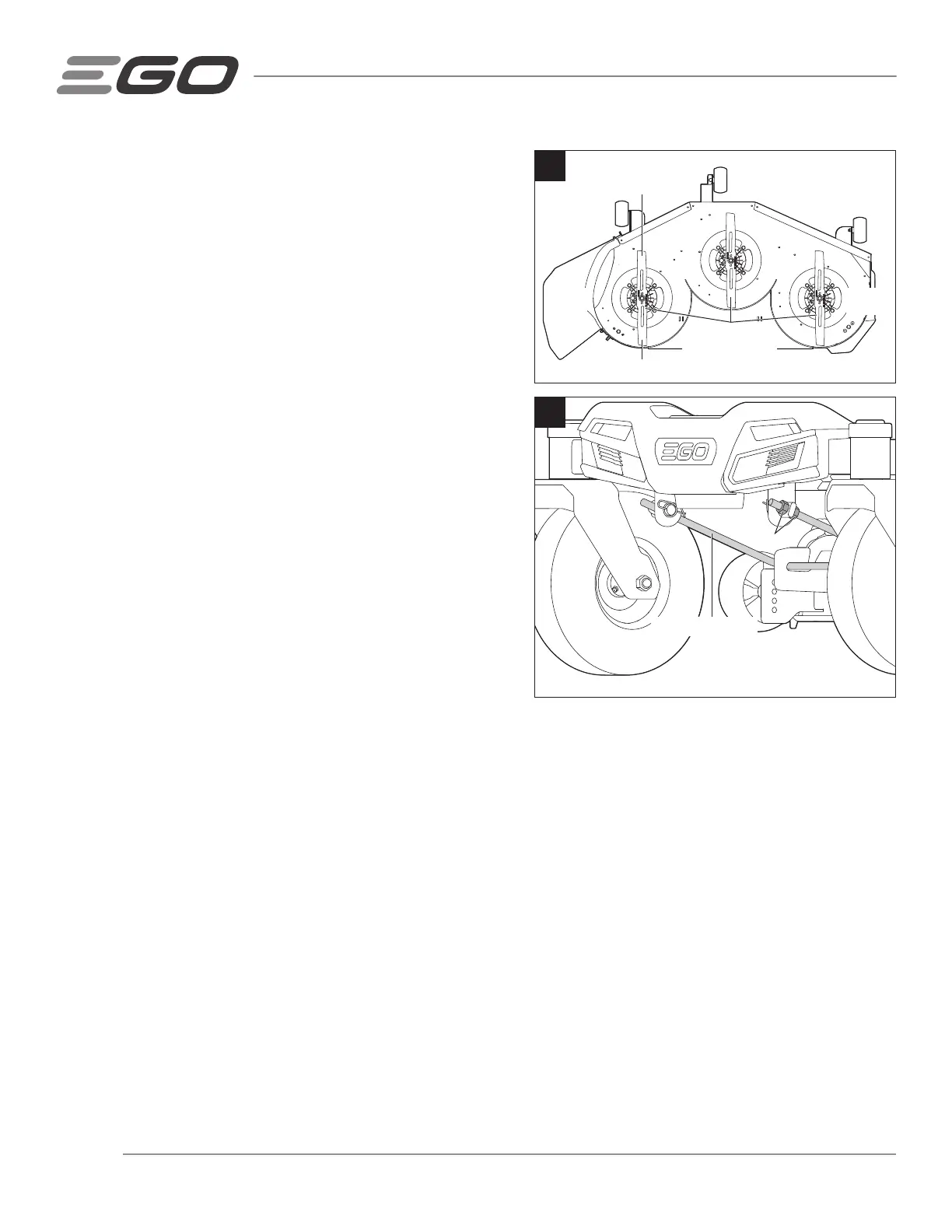

Comme effectuer un réglage d’avant en arrière (Fig. 32)
AVIS : Mettez toujours à niveau le châssis d’un côté à l’autre avant
de réaliser un réglage d’avant en arrière.
1. Tournez soigneusement les trois lames de manière à ce
qu’elles soient toutes orientées de l’avant vers l’arrière,
comme indiqué à la Fig. 32.
2. Pour faciliter les mesures, au niveau du bord de coupe
extérieur de la lame de droite, mesurez la distance entre la
pointe de la lame et le sol (Fig. 30). Pour obtenir les meilleurs
résultats possibles, la pointe avant de la lame doit être plus
basse que la pointe arrière de 1 mm à 5 mm / 3/64 po à 13/64
po.
3. Si un réglage d’avant en arrière est nécessaire, utilisez une
clé à fourche de 18 mm / 23/32 po (non fournie) pour ajuster
les quatre écrous sur la biellette de la suspension (deux pour
chaque côté) (Fig. 33).
AVIS : Assurez-vous de bien tourner les écrous correspondants des
deux côtés également pour éviter d’altérer la mesure d’un côté à
l’autre.
4. Mesurez à nouveau pour vérier que la pointe avant est
maintenant plus basse que la pointe arrière de 1 mm à 5 mm
/ 3/64 po à 13/64 po. Sinon, continuez à ajuster et à mesurer
jusqu’à ce qu’elle le soit.
5. Resserrez les écrous. Le couple recommandé pour les écrous
est de 52-57 N.m. / 38-42 pi-lb.
33
Écrou
Biellette de suspension
32
Lames d’avant en
arrière
Lame de
droite
Lame de
gauche
Bord tranchant extérieur
Bord de coupe extérieur
