130 TONDEUSE ÉLECTRIQUE À RAYON DE BRAQUAGE ZÉRO AVEC PILES AU LITHIUM-ION DE 56 VOLTS — ZT5200L/ZT5200L-FC

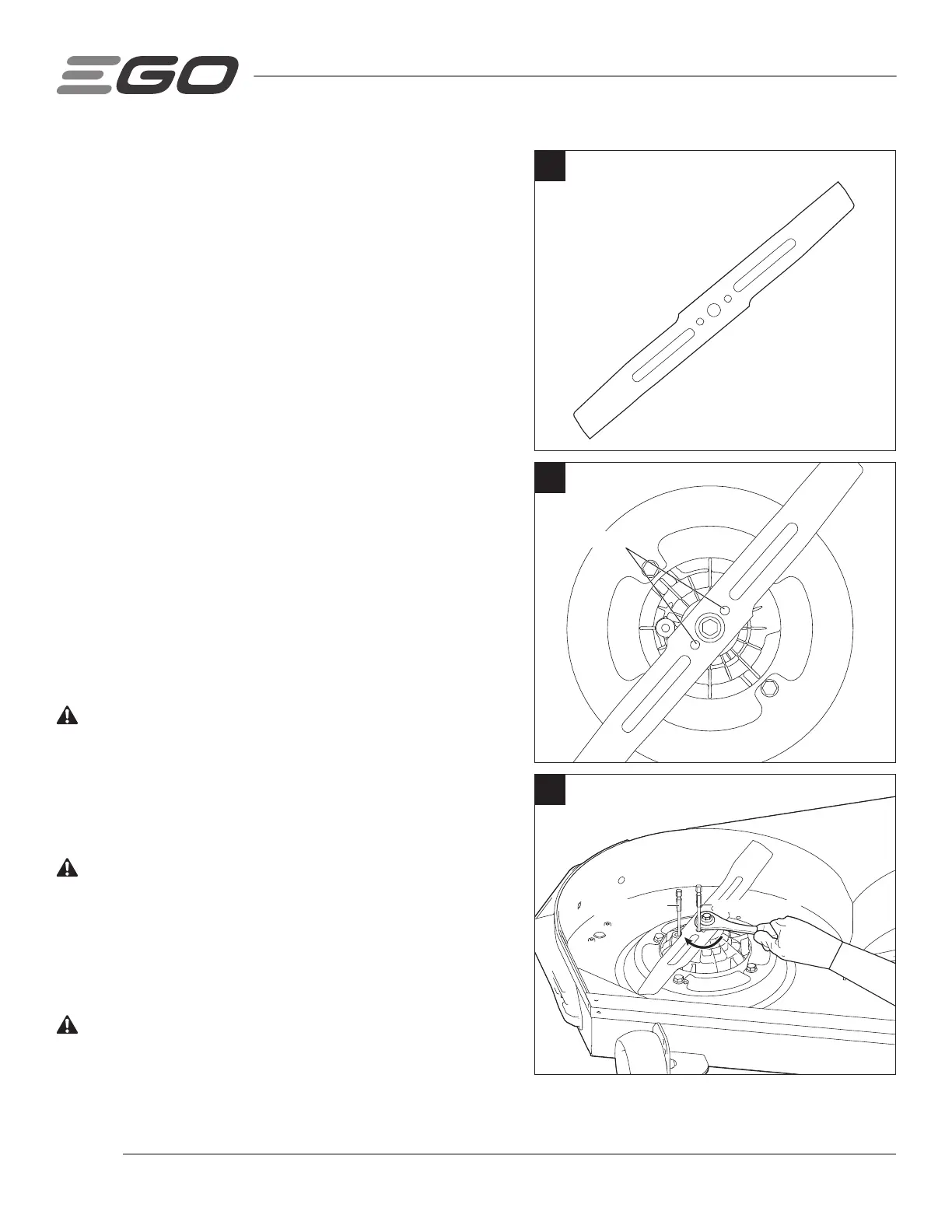

2. Tout en portant toujours des gants de protection, positionnez la
lame sur la bride de xation avec la surface indiquant « THIS
SIDE FACING GRASS » (Ce côté face à l’herbe) orientée vers
l’extérieur (Fig. 38).
3. Alignez la rondelle sur l’arbre du moteur et montez-la sur
l’arbre du moteur.
4. Montez le boulon sur l’arbre du moteur. Serrez le boulon à la
main dans le sens des aiguilles d’une montre.
5. Déplacez la lame à la main pour aligner les deux trous dans la
lame sur les deux trous dans la bride de xation (Fig. 39).
6. Placez une tige en métal d’un diamètre inférieur à 6,35 mm /
1/4 po (p. ex., une mèche) dans le trou aligné de la lame et de
la bride de xation pour servir de stabilisateur. Placez un autre
tournevis ou une tige en métal d’un diamètre inférieur à 8 mm
/ 5/16 po dans le trou de xation du moteur an de servir de
stabilisateur (Fig. 40).
7. Utilisez une clé dynamométrique de 14 mm / 9/16 po pour
serrer le boulon dans le sens des aiguilles d’une montre. Le
couple recommandé pour le boulon de xation de la lame est
de 50-55 Nm / 36-41 pi-lb.
8. Répétez les étapes avec les deux autres lames, si nécessaire.
9. Remontez le châssis sur la tondeuse en suivant les
instructions de la section de ce mode d’emploi intitulée «
RETRAIT DU CHÂSSIS DE LA TONDEUSE ».
AVERTISSEMENT : Assurez-vous que la lame est bien en place
et que le boulon de xation de la lame est serré conformément aux
spécications de couple ci-dessus. Si la lame n’est pas sécurisée
correctement, elle risquerait de se détacher et de causer des
blessures graves.
AFFÛTAGE DE LA LAME DE COUPE
AVERTISSEMENT : Protégez-vous toujours les mains en
portant des gants épais ou en enveloppant les bords coupants avec
des chiffons ou d’autres matériaux lorsque vous effectuez des
opérations de maintenance sur la lame de la tondeuse à gazon.
Retirez toujours la clé de sécurité et les blocs-piles lorsque vous
effectuez une opération d’entretien ou lorsque vous déplacez la
tondeuse à gazon.
AVERTISSEMENT : Portez toujours une protection des yeux
avec des écrans latéraux pour vous conformer à la norme ANSI
Z87.1. Sinon, vous risqueriez de subir une blessure grave pouvant
résulter de la protection d’objets dans vos yeux.
THIS SIDE FACING GRASS
38
THIS SIDE FACING GRASS
39
Trous alignés
THIS SIDE FACING GRASS
40
Stabilisateur N° 1
Stabilisateur N° 2
