177CORTADORA DE CÉSPED ELÉCTRICA DE ION LITIO CON RADIO DE GIRO CERO DE 56 V — ZT5200L/ZT5200L-FC
A. DESEMPAQUETADO
ADVERTENCIA: Para reducir el riesgo de lesiones o daños a la cortadora de césped, no utilice un cuchillo para
cortar las correas de nylon. Utilice tijeras o cortadores laterales.
ADVERTENCIA: Para reducir el riesgo de daños, quítese de las muñecas los relojes u otros artículos frágiles y
valiosos. Hay un riesgo de contacto accidental con los elementos del armazón de acero.
Herramientas para desempaquetar (no incluidas):
◾
Tijeras o cortadores laterales (requeridos).
◾
Llave de impacto con bocallave de 1/2 pulgada (13 mm) (recomendada para hacer el trabajo más rápidamente).

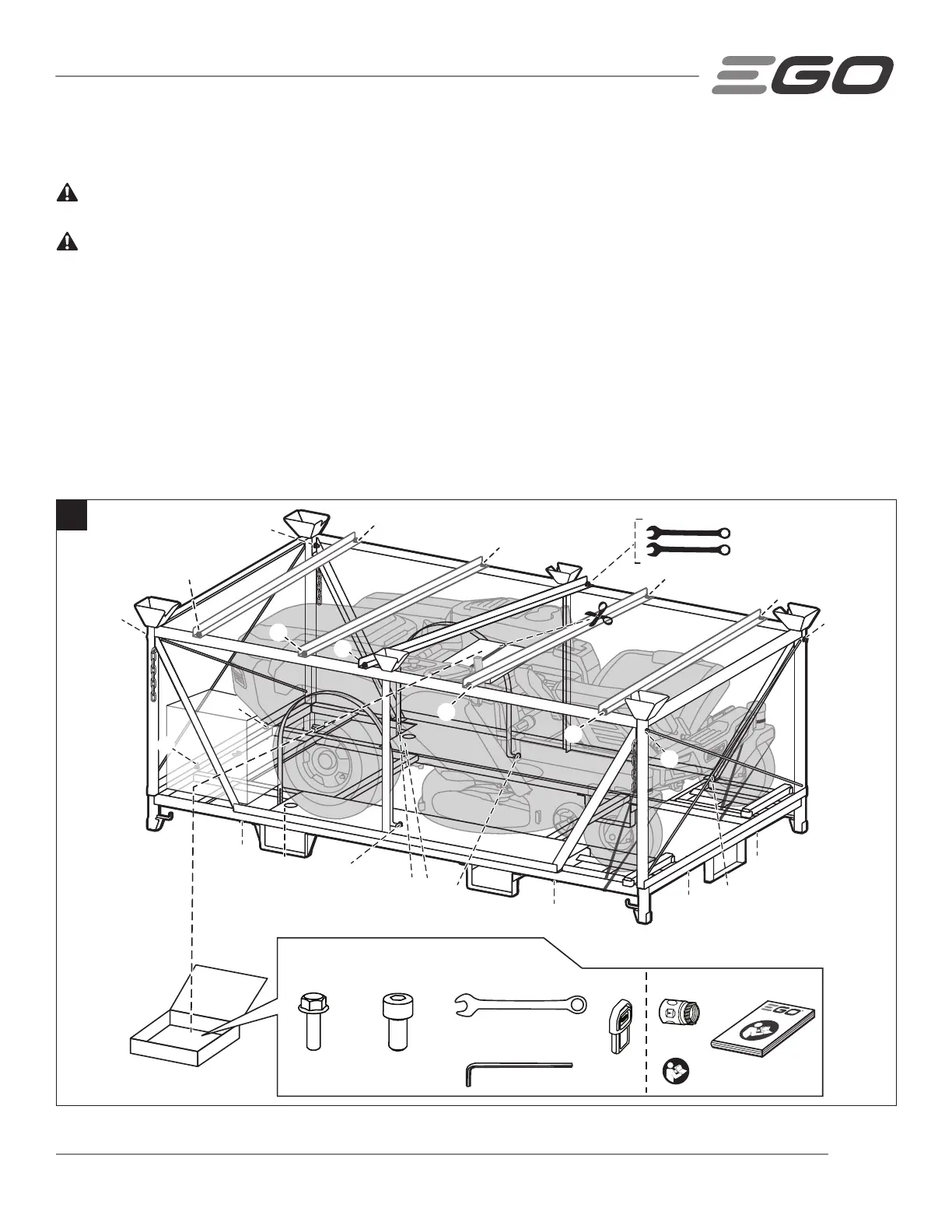

1. Retire la cubierta de plástico de la cortadora de césped.
2. Corte las correas de nylon, retire la caja de accesorios H ubicada en el área central del asiento de la cortadora de
césped y saque las dos llaves de boca abierta que están en el interior (vea la Fig. 4).
NOTA: Consulte el capítulo “UTILIZACIÓN DEL PUERTO DE LAVADO PARA LIMPIAR LA PLATAFORMA DE LA
CORTADORA DE CÉSPED” de la sección “Mantenimiento” para obtener información sobre el uso del acoplador rápido F.
7
12
17
18
4
6
1
2
5
16
13
10
15
14
11
3
8*
8*
8*
8*
9*
9
9*
9*
9*
8
x2
x2
x2
x1
x1
A B
C E F G
D
x4 (+2) x4 (+2)
4
Se requieren para el ensamblaje
Caja de accesorios H
