6.2 Monteren van de zaag op een werkbank

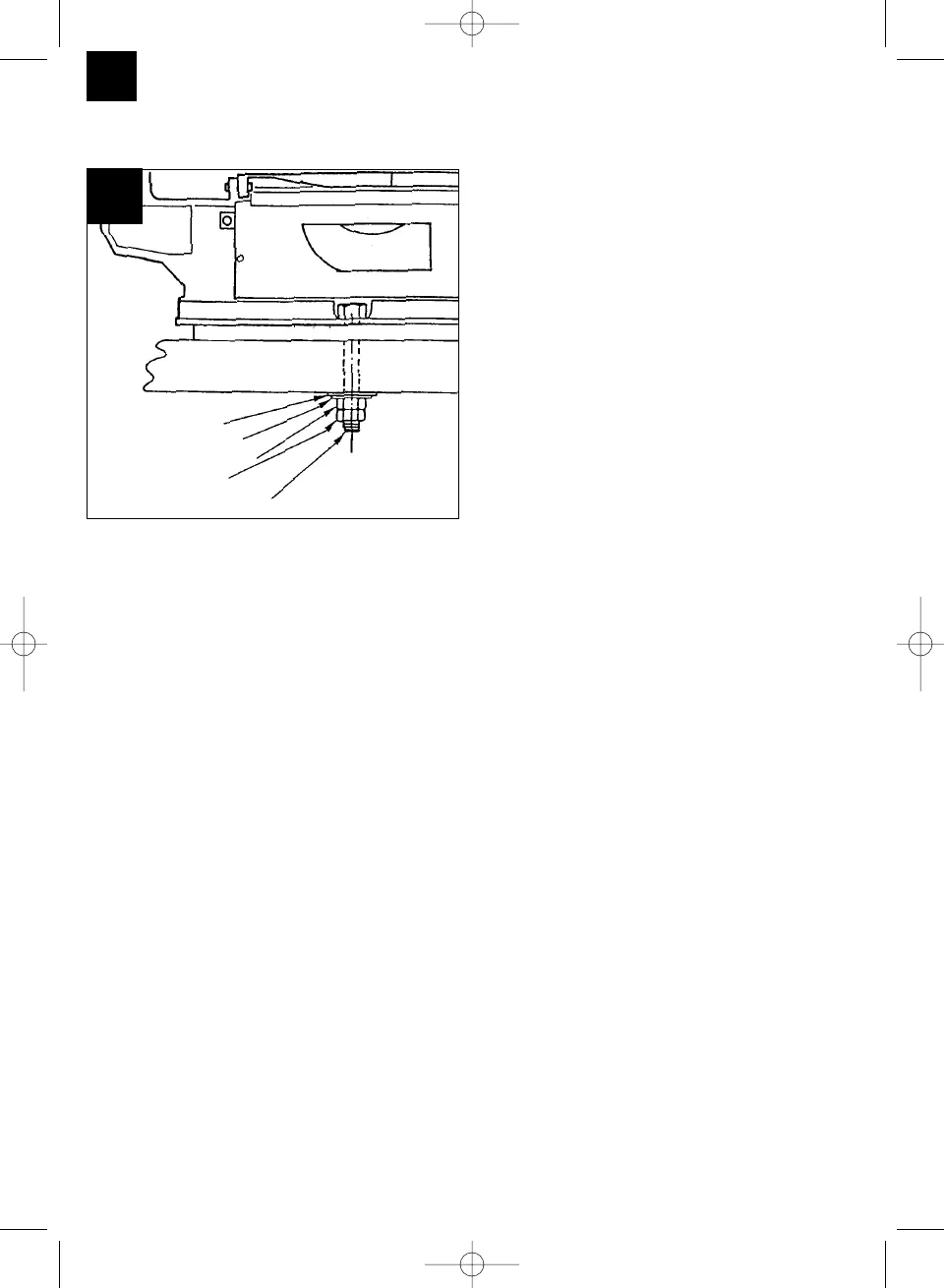

Fig. 2
1. Voor een vaste installatie van de zaag is een
werkbank van massief hout beter geschikt dan
een zwakke stelling van spaanderplaten waarbij
de vibratie en geluidsbelasting zich storend
vertonen.
2. De gereedschappen en het klein montage-
materiaal nodig voor de montage op een
werkbank worden niet bijgeleverd met de zaag.
Gebruik echter minstens een uitrusting van
volgende afmetingen/grootte:
Beschrijving Hoeveelheid
Zeskantbouten M6-20 3
Platte dichtingen Ø 6 mm 6
Moerplaatjes Ø 6 mm 3
Zeskante moeren M6 6
3. Een het geluid verminderende schuimrubbe-
ronderlaag wordt ook niet bijgeleverd met de
zaag. Het is echter ten zeerste aan te raden om
een dergelijke onderlaag te gebruiken om vibratie
en geluid tot een minimum te beperken.
Beschrijving:
Zachte schuimrubberonderlaag:
230 mm x 380 mm x 13 mm
Draai de bouten niet overdreven hard aan. Laat
speling zodat de schuimrubberonderlaag goed kan
absorberen.
7. Montage
Let op! Voor alle onderhouds- en
ombouwwerkzaamheden aan de decoupeerzaag de
netstekker uit het stopcontact trekken.
7.1 Montage van de zaagbladbescherming en de
zaagselafblaas-inrichting (fig. 3,4)
Bevestigingsbeugel (23) op de arm (30) plaatsen.
Zaagbladbescherming (26) over de
bevestigingsbeugel (23) schuiven.
Bout (45) door de gleuf van de bevestigings-
beugel (23) en de zaagbladbescherming (26) in
de arm (30) steken.
Bout (45) met de borgring (46) borgen tegen
uitvallen.
Kartelmoer (47) op de bout draaien om de
zaagbladbeschemring (26) en de bevestigings-
beugel (23) te fixeren.
Slang (28) op de houder (29) steken.
Koperen buis (49) in richting van het zaagblad in
de juiste stand brengen om tijdens het zagen het
zaagsel weg te blazen van de uitkeping.
7.2 Zaagblad verwisselen (fig. 1, 5)
Spanschroef (39) naar rechts draaien om het
zaagblad (41) te ontspannen.
Linker afdekking (6) afschroeven.
Zaagblad eerst uit de bovenste zaagbladhouder
(31) nemen terwijl u de bovenste pendelarm naar
beneden duwt.
Daarna het zaagblad uit de onderste
zaagbladhouder (18) nemen.
Zaagblad door het tafelinzetstuk (15) naar boven
uittrekken.
Nieuw zaagblad in omgekeerde volgorde
installeren.
Let op: Installeer het zaagblad altijd zodat de
tanden in richting van de zaagtafel wijzen.
Het zaagblad kan in gleuf a of b worden
geïnstalleerd;
gleuf a: voor sneden langs de arm
gleuf b: voor sneden dwars t.o.v. de arm
Zaagblad spannen door de spanschroef (39)
naar links (met de wijzers van de klok mee) te
draaien.
NL
22
2
Werktafel
Zaaglichaam
Schuimrubberonderlaag
Platte dichting
Moerplaatje
Zeskantbout
Contramoer
Zeskante moer
Anleitung DKS 405 06.11.2001 11:26 Uhr Seite 22
