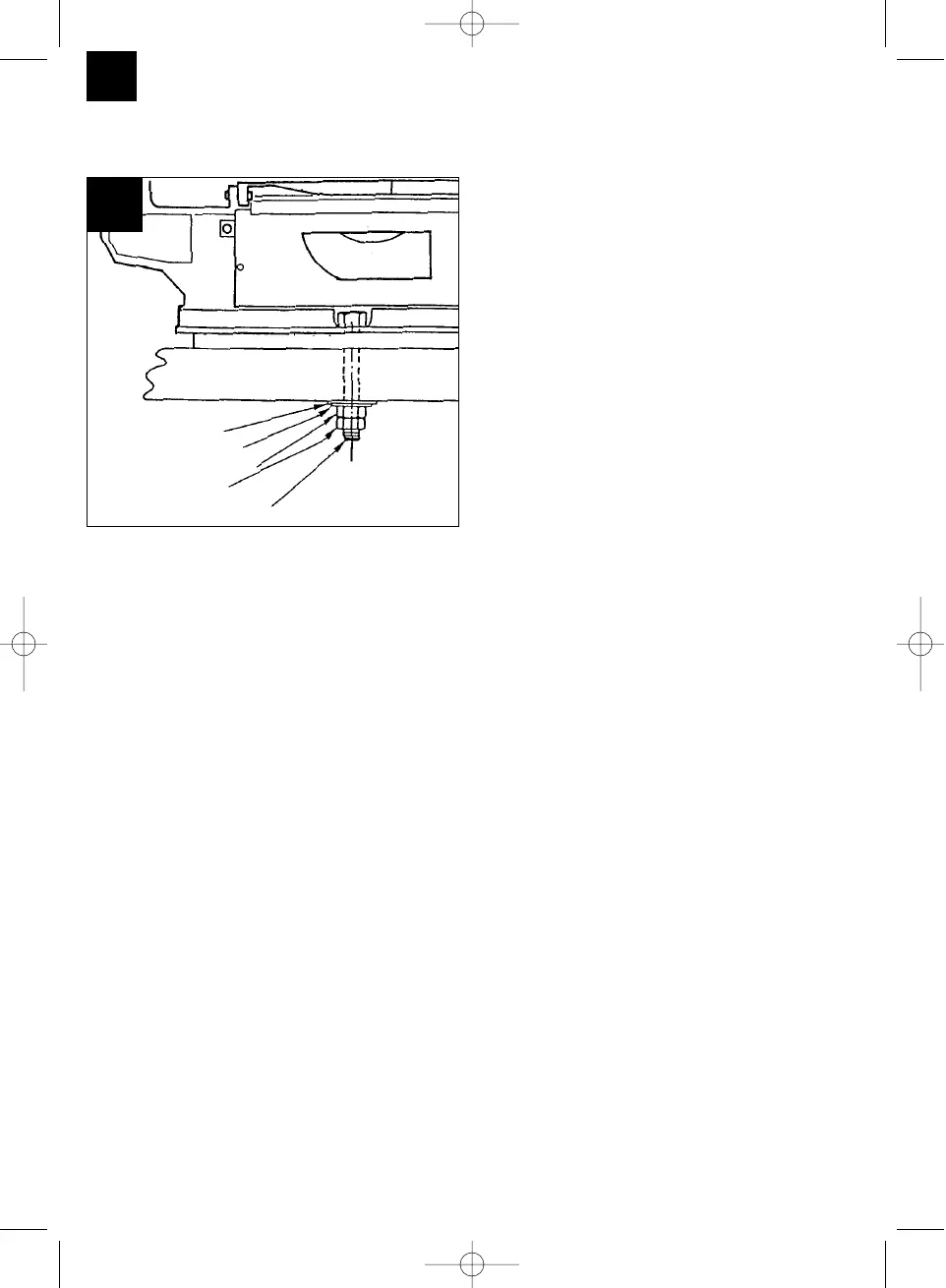

6.2 Montagem da serra numa bancada de
trabalho Fig. 2
1. Uma bancada de trabalho, de madeira maciça, é
mais adequada para colocar a serra, do que
uma armação fraca de placas prensadas, na
qual a vibração e o ruído se fazem notar de
modo desagradável.
2. As ferramentas e peças miudas, necessárias
para a montagem numa bancada de trabalho,
não são fornecidas com a serra. Mas use pelo
menos material do seguinte tamanho:
Descrição Quantidade
Parafusos sextavados M6-20 3
Empanques planos Ø 6 mm 6
Anilhas Ø 6 mm 3
Porcas sextavadas M6 6
3. Um descanso de borracha esponjosa, para
reduzir o ruído, também não é fornecido com a
serra. Mas recomendamos encarecidamente
usar um tal descanso, para manter reduzidas as
vibrações e o ruído.
Descrição:
Descanso de borracha esponjosa:
230 x 380 x 13 mm
Não aperte demais os parafusos. Deixe uma folga,
para que o descanso de borracha esponjosa possa
absorver bem.
7. Montagem
Atenção! Antes de fazer qualquer trabalho de
manutenção ou conversão na serra de arco, tire a
ficha da tomada.
7.1 Montagem da cobertura da folha de serra e
do dispositivo de sopro de aparas (Fig. 3/4)
Coloque o estribo de fixação (23) no braço (30).
Empurre a cobertura da folha de serra (26) sobre
o estribo de fixação (23).
Introduza o parafuso (45) através da fenda do
estribo de fixação (23) e da cobertura da folha de
serra (26) no braço (30).
Assegure o parafuso (45) com o anel de
segurança (46), para evitar que ele caia.
Atarraxe a porca recartilhada (47) no parafuso,
para fixar a cobertura da folha de serra (26) e o
estribo de fixação (23).
Coloque o tubo flexível (28) no suporte (29).
Ajuste o tubo de cobre (49) na direcção da folha
de serra, para soprar as aparas da ranhura de
corte, ao serrar.
7.2 Troca da folha de serra (Fig. 1/5)
Gire o parafuso tensor (39) para a direita, para
destensar a folha de serra (41).
Desaparafuse a cobertura esquerda (6).
Tire a folha de serra primeiro do dispositivo de
fixação superior (31) e, ao fazer isso, aperte o
braço pendular superior para baixo.
Depois, tire a folha de serra do dispositivo de
fixação inferior (18).
Tire a folha de serra para cima, através do
elemento de inserção (15) da mesa.
Monte a folha de serra nova, na ordem inversa.
Atenção: Monte a folha de serra sempre de modo
que os dentes estejam dirigidos em direcção à
mesa da serra.
Pode-se colocar a folha de serra na ranhura
a ou b:
Ranhura a: para cortes longitudinais em relação
ao braço.
Ranhura b: para cortes transversais em relação
ao braço.
Estique a folha de serra, girando o parafuso
tensor (39) para a esquerda (no sentido oposto
ao dos ponteiros do relógio).
P
32
2
Mesa da serra
Corpo da máquina
Descanso de borracha esponjosa
Empanque plano
Anilha
Parafuso sextavado
Porca de bloqueio
Porca sextavada
Anleitung DKS 405 06.11.2001 11:26 Uhr Seite 32
