6.2 Sahan asennus työpenkkiin

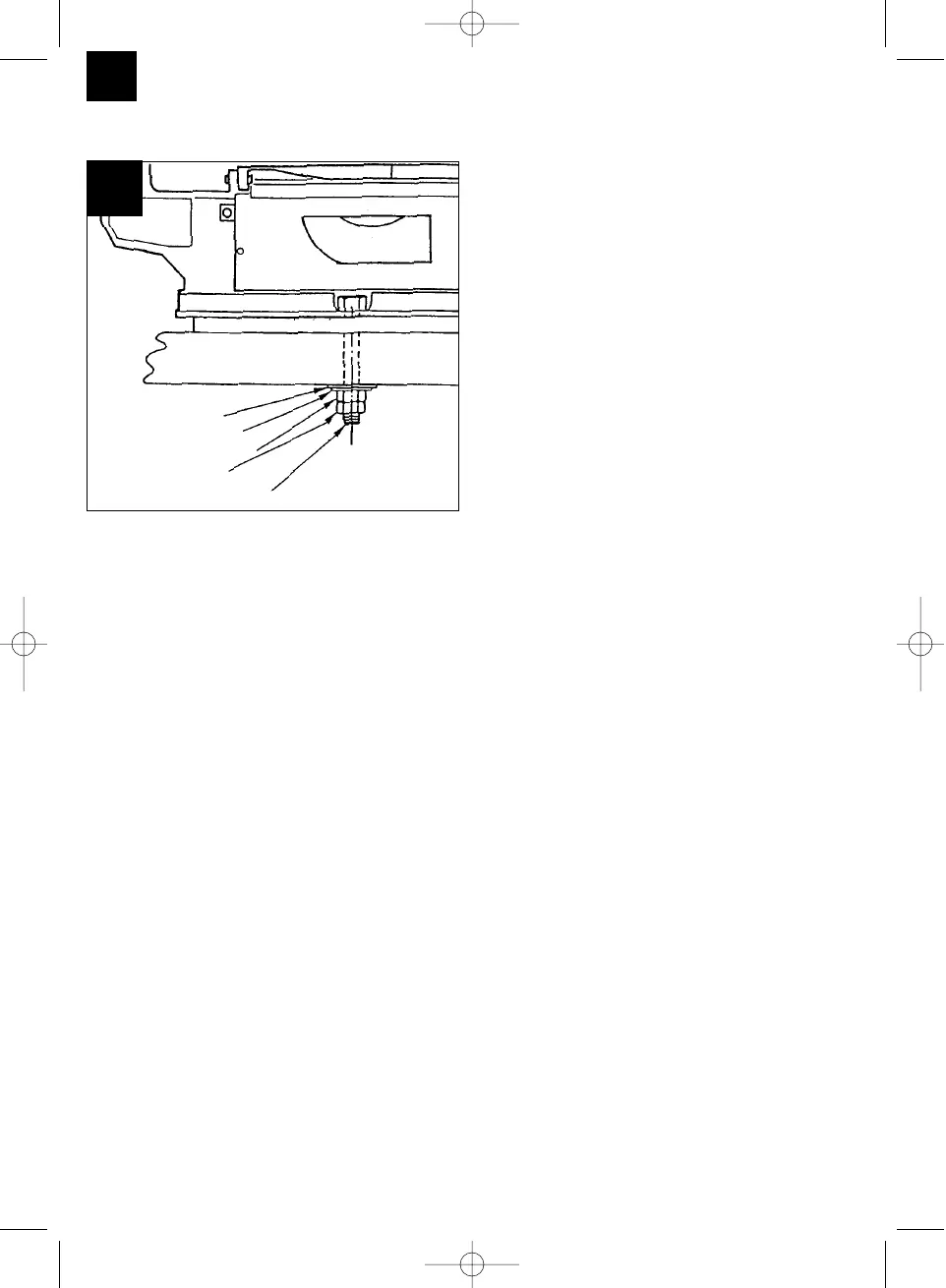

kuva 2
1. Sahan alustaksi sopii paremmin massiivipuinen
työpöytä kuin heikko puristelaattarunko,
jossa tärinä ja melurasitus vaikuttavat
häiritsevästi.
2. Sahan mukana ei toimitettu työpenkkiasen-
nukseen tarvittavia työkaluja ja pienosia.
Käyttäkää kuitenkin seuraavan kokoisia työkaluja:
Kuvaus Määrä
Kuusioruuveja M6-20 3
Tiivistelaattoja läpimitta 6 mm 6
Aluslaattoja läpimitta 6 mm 3
Kuusiomuttereita M6 6
3. Melua vähentävä vaahtokumialusta ei myöskään
kuulu toimitukseen. Suosittelemme kuitenkin
sellaisen alustan käyttöä tärinän ja melun
vähentämiseksi.
Kuvaus
Pehmeä vaahtokumialusta: 230 x 380 x 13 mm
Älkää vetäkö ruuveja liian tiukasti kiinni. Jättäkää
pelivaraa, jotta vaahtokumialusta pystyy
vaimentamaan kunnolla.
7. Asennus
Huomio! Ennen kuin kuviosahaa huolletaan ja
varustetaan uudelleen on pistoke aina vedettävä
ulos.
7.1 Sahanteränsuojuksen ja lastunpuhallus-
laitteen asennus (kuvat 3 / 4)
Kiinnityssanka (23) asetetaan ulokkeen (30) ylle.
Sahanteränsuojus (26) työnnetään
kiinnityssangan (23) yli.
Ruuvi (45) pistetään kiinnityssangan (23) ka
sahanteränsuojuksen (26) vaon läpi ulokkeeseen
(30).
Ruuvi (45) varmistetaan paikallaan lukkorenkaan
(46) avulla.
Pyälletty mutteri (47) kierretään ruuviin kiinni
sahanteränsuojuksen (26) ja kiinnityssangan (23)
kiinnittämiseksi.
Letku (28) liitetään pidikkeeseen (29).
Kupariputki (49) kohdistetaan sahanterän
suuntaan lastujen poispuhaltamiseksi
leikkauspinnasta sahaamisen yhteydessä.
7.2 Sahanterän vaihto (kuvat 1 / 5)
Kiristysruuvi (39) kierretään oikealle sahanterän
(41) jännityksenpoiston takia.
Vasen suoja (6) ruuvataan pois.
Sahanterä otetaan ensin pois ylemmästä
sahanteränpidikkeestä (31), samanaikaisesti
painetaan ylempää puristusvartta alas.
Sitten sahanterä otetaan pois alemmasta
sahanteränpidikkeestä (18).
Sahanterä vedetään ylös pöytävahvikkeen (15)
läpi.
Uusi sahanterä asennetaan taas päinvastaisessa
järjestyksessä.
Huomio: Asettakaa aina sahanterä siten, että
hampaat näyttävät sahauspöydän suuntaan.
Sahanterä voidaan asettaa joko vakoon a tai b;
Vako a: Leikkauksia varten uloketta pitkin.
Vako b: Leikkauksia varten poikittain
ulokkeeseen.
Sahanterää kiristetään kiertämällä kiristysruuvia
(39) vasemmalle (myötäpäivään).
FIN
42
2
Työpöytä
Sahan runko
Vaahtokumialusta
Tiivistelaatta
Aluslaatta
Sechskantschraube
Lukitusmutteri
Kuusiomutteri
