Estimado cliente,
antes de usar a aparafusadora de percussão pela
primeira vez, queira ler o manual e observar as
instruções de operação e manutenção para o
serviço.
Conserve este manual sempre junto à máquina.
1. Volume do fornecimento
 1 Aparafusadora de percussão 1/2” com
mecanismo percussor
 1 Bocal de ligação R 1/4”
2. Dados técnicos
 Binário máx. para soltar 312 Nm
 Capacidade de fixação (tamanho máx.
da rosca) M14
 Pressão de trabalho máx. admissível 6 bars
 Emissões de ruído conf. DIN 45 635, parte 20
 Nível de ruído L
WA/máx. c
103 dB(A)
 Valor de emissão referido ao posto
de trabalho L
PA/máx.
93 dB(A)
 Nível da pressão acústica máxima por
impulsos na superfície de
medição L
PA/máx. 1 m
90 dB(A)
 Vibração (sob carga) 3,1 m/s
2
conf. DIN EN 28662, parte 1,
resp. E DIN ISO 8662, parte 7
 Assento quadrado 1/2 polegada
 Consumo de ar aprox. 113 l/min.
 Diâm. interno recomendado
da mangueira Ø 9 mm
 Qualidade do ar comprimido
limpo e com névoa de óleo.
 Alimentação de ar comprimido
por uma unidade de manutenção com redutor de
pressão com filtro e pulverizador de óleo.
 Tamanho do compressor
Capacidade do compressor aprox. 250 l/min.,
correspondente a uma potência do motor
de 2,2 kW.
 Valores de ajuste para o trabalho
Pressão de trabalho ajustada no redutor de
pressão ou no redutor de pressão com
filtro a 6 bars.
Observação:
Ao trabalhar com a aparafusadora, use o
vestuário de protecção necessário.
Observe as instruções de segurança.

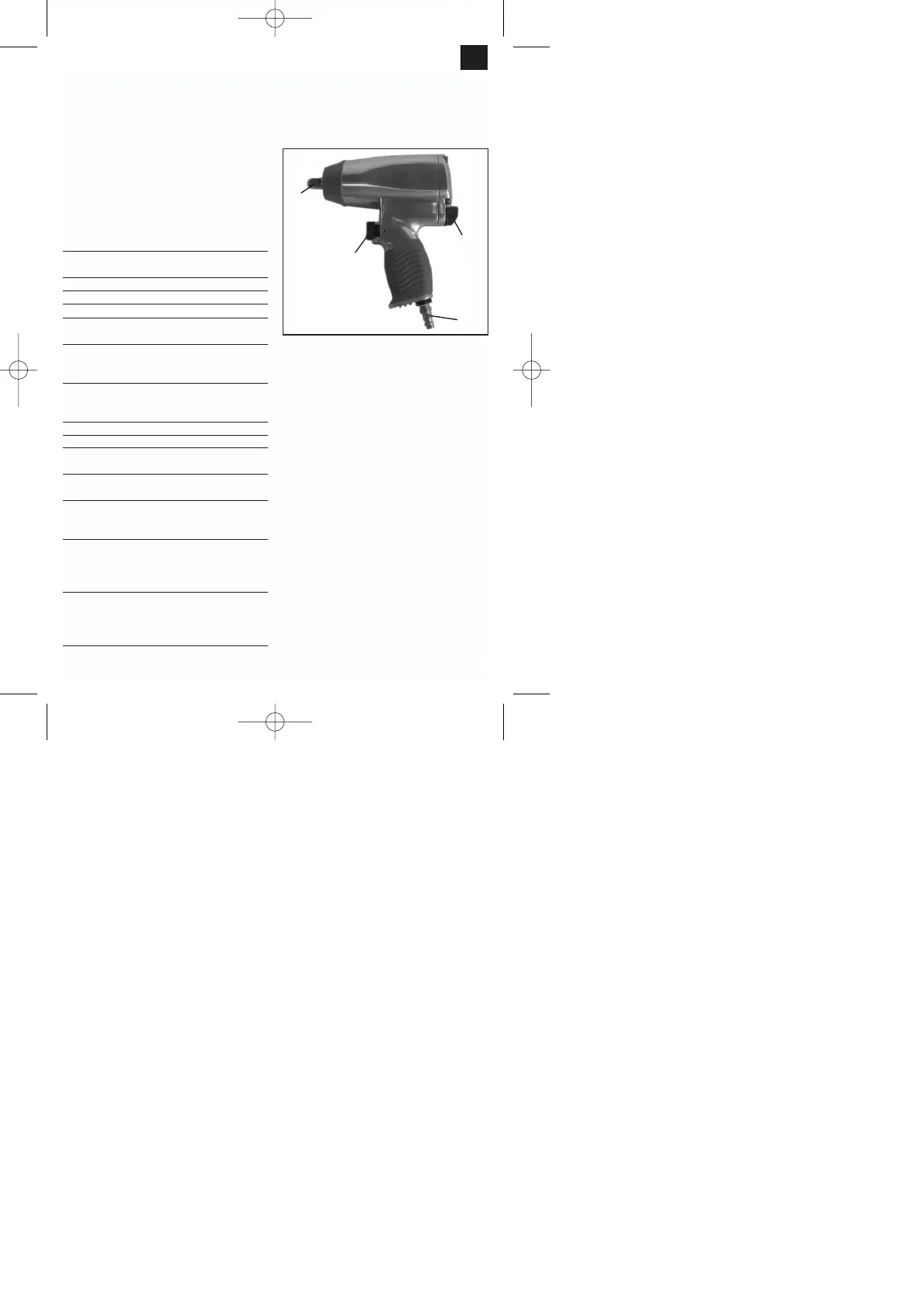

3. Figura
Item Designação
6 Gatilho
17 Alavanca de inversão para a direita / para a
esquerda + regulador do ar e de binário
24 Quadrado de assento do pinhão
(eixo receptor)
49 Bocal de ligação para a conexão de ar
comprimido
4. Uso conforme às instruções
A aparafusadora de percussão é uma máquina
pneumática maneável para amadores e mecânicos
de automóveis. Serve para fixar e soltar uniões
roscadas no sector dos automóveis (montagem de
pneumáticos, etc.) e na agricultura.
O ar de escape sai para baixo, por cima do gatilho.
As bocas de encaixe da chave de caixa e as
extensões são executadas com um pino de
segurança e um anel de borracha de segurança,
conforme a norma DIN. As bocas de encaixe podem
ser substituídas rápida e facilmente. Faz-se a
conexão de ar comprimido através de um bocal de
ligação e um acoplamento rápido.
Mande executar reparações e trabalhos de
manutenção somente por oficinas especializadas,
devidamente autorizadas.
