Kære kunde,
før De tager slagnøglen i brug første gang, bedes De
læse vejledningen igennem og følge brugs- og
vedligholdelsesanvisningerne under brugen.
Denne vejledning bedes De altid opbevare i
nærheden af maskinen.
1. Leverancens omfang
1 slagnøgle 1/2” med slagværk
1 tilslutningsnippel R 1/4”
2. Tekniske data
Max. tilspændingsmoment 312 Nm
Arbejdsområde (max. gevindstørrelse) M14
Max. tilladt arbejdstryk 6 bar
Støjemission iht. DIN 45 635, del 20
Lydeffektniveau L
WA/max. C
103 dB(A)
Arbetspladsrelateret
emissionsværdi L
PA/max
93 dB(A)
Maximal impulslydtryksniveau
for målearealet L
PA/max.
1 m 90 dB(A)
Vibration (under belastning) 3,1 m/s
2
iht. DIN EN 28662, del 1
esp. E DIN ISO 8662, del 7
Værktøjsholder (udvendig firkant) 1/2 tommer
Luftforbrug ca. 113 l/min
Anbefalet slangediameter Ø 9 mm
Trykluftkvalitet Renset og oliesmurt
Luftforsyning
Via en serviceenhed med filtertrykaflastningsventil
og olietågesmøreaggregat
Kompressorkapacitet
Kompressorkapacitet ca. 250 l/min hvilket svarer
til en motoreffekt, på 2,2 kW.
Indstillingsværdier for arbejdet
Indstillet arbejdstryk på trykaflastningsventilen
eller filtertrykaflastningsventilen 6 bar
Bemærk:
Bær det nødvendige sikkerhedsudstyr under
arbejdet med slagnøglen.
Følg sikkerhedsbestemmelserne.

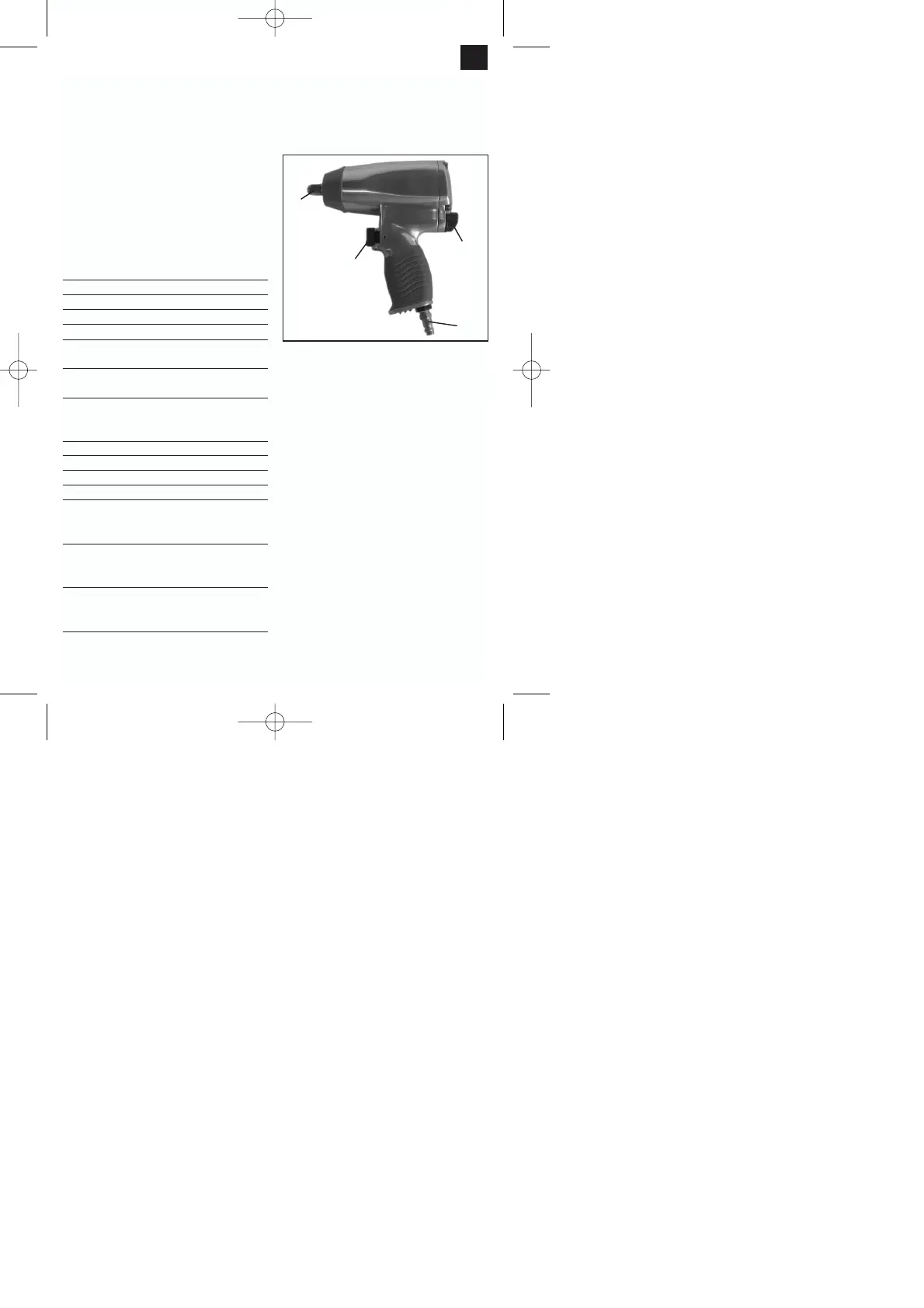

3. Oversigt over maskinen
Pos. Betegnelse
6 Start/stop
17 Reverseringsarm højre-venstregang + luft-
og momentregulator
24 Værktøjsholder (holdeaksel)
49 Tilslutningsnippel til tryklufttilslutning
4. Korrekt anvendelse
Slagnøglen er en let håndterlig, trykluftdrevet
maskine til gør-det-selv-manden og bilmekanikeren.
Den er velegnet til at spænde og løsne
skrueforbindelser inden for automobilområdet
(dækmontering osv.) samt inden for landbruget.
Returluften blæses ud oven over udsugningen i
nedadgående retning. Iht. DIN er krafttoppene og
forlængerne udstyret med låsestift og
sikkerhedsgummiring. Krafttoppene kan udskiftes let
og hurtigt. Tryklufttilslutningen sker via
tilslutningsnippel og en lynkobling.
Reparationer og service må kun udføres af et
autoriseret specialværksted.
