Gentile Cliente,
avanti di utilizzare per la prima volta l’Avvitatrice a
percussione, leggete le istruzioni ed osservate le
avvertenze sull’uso e la manutenzione relative al
funzionamento.
Conservate le presenti istruzioni tenendole sempre
unite all’attrezzo.
1. Prodotto ed accessori in dotazione
1 Avvitatrice da 1/2” con organo percuotitore
pneumatico
1 nipplo di raccordo R 1/4”
2. Dati tecnici
Momento torcente max. allo svitamento 312 Nm
Ambito operativo (filetto max.) M14
Pressione di lavoro max. consentita 6 bar
Emissione rumore conf. a DIN 45 635, parte 20
Livello potenza acustica L
WA/max. C
103 dB(A)
Valore d’emissione rif. al posto
di lavoro L
PA/max.
93 dB(A)
Livello intensità acustica intervallata in
funzione della superficie di
rilevamento L
PA/Max.
1 m 90 dB(A)
Vibrazione (sotto carico) 3,1 m/s
2
conforme a DIN EN 28662 parte 1
e rispett. E DIN ISO 8662 parte 7
Sede quadrangolare 1/2”
Consumo aria ca. 113 l/min.
Diametro tubo consigliato Ø 9 mm
Qualità dell’aria compressa:
pulita e a micronebulizzata ad d’olio.
Alimentazione aria tramite unità manutenzionale
con riduttore di pressione a filtro e oleatore
a micronebbia.
Grado di potenza del compressore
Potenza di riempimento del compressore
ca. 250 l/min. che corrisponde ad una potenza
motrice di 2,2 kW
Valori di regolazione al pressione di lavoro
regolata sul funzionamento riduttore di pressione
o riduttore di pressione a filtro 6 bar.
Misure precauzionali
Lavorando coll‘Avvitatrice a percussione portate
gli indumenti protettivi necessitati.
Si prega di osservare le norme di sicurezza.

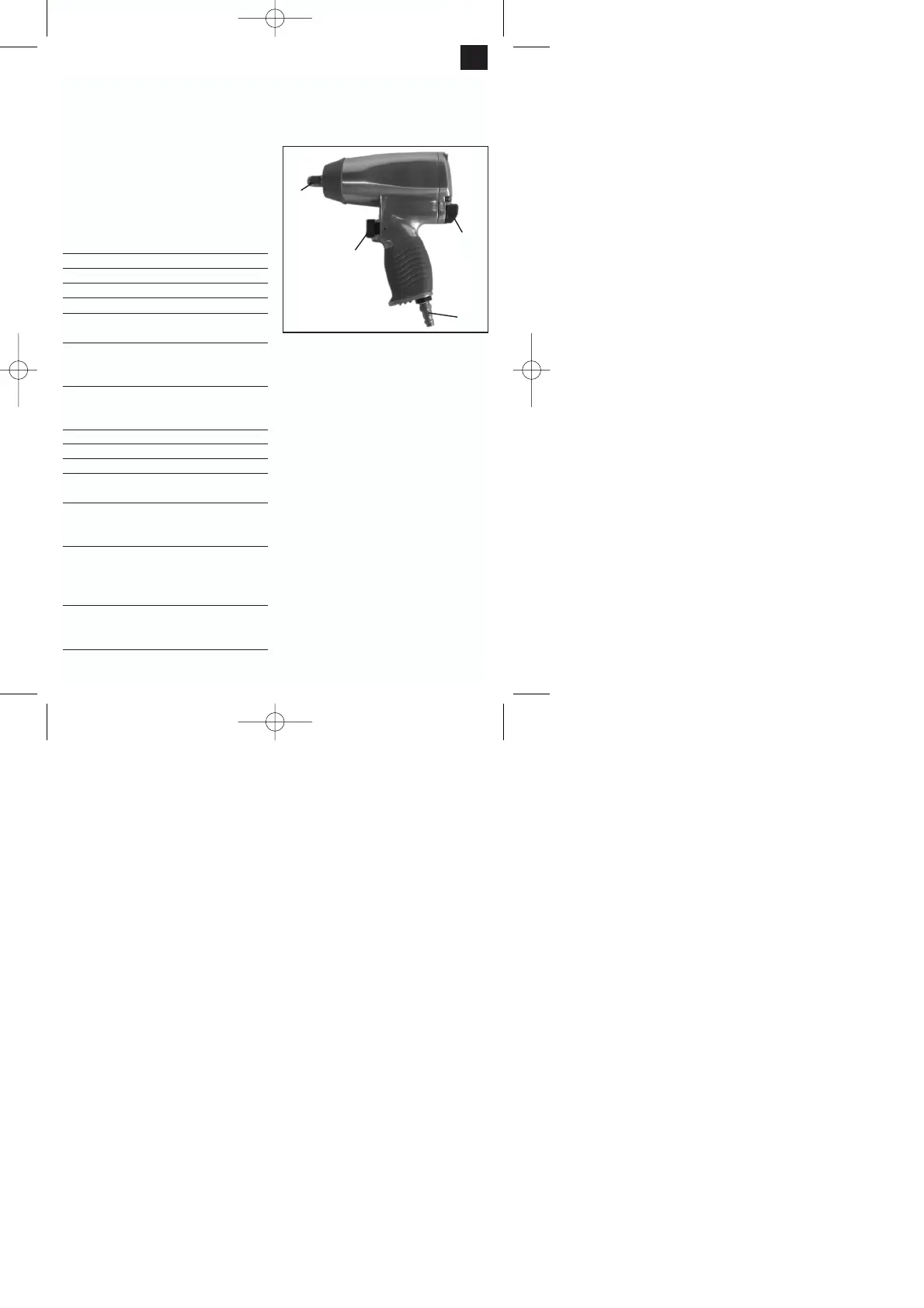

3. Illustrazione
Pos. Denominazione
6 Levetta-grilletto
17 leva di inversione rotazione
destrorsa/sinistrorsa + regolatore dell’aria e
del momento torcente
24 Testa quadrangolare portabussola
(sbarretta d’attacco)
49 Nipplo di raccordo per raccordo aria
compressa
4. Utilizzo regolamentare
L’Avvitatrice a percussione è un attrezzo
maneggevole ed azionato ad aria compressa da
essere utilizzato dal do-it-yourselfer e nelle officine
d’automobili. È adatto ad avvitare e svitare organi
d’avvitamento presenti negli autoveicoli (montaggio
di pneumatici ecc.), nonché ad essere impiegato
nella manutenzione delle macchine agricole.
L’aria espulsa fuoriesce al disopra del grilletto e
all’ingiù. In conformità al DIN, le bussole
intercambiabili e le prolunghe dispongono di spina di
sicurezza e di ghiera di sicurezza in gomma. Le
bussole intercambiabili si possono facilmente e
rapidamente ricambiare. Il raccordo all’aria
compressa avviene attraverso un nipplo di raccordo
ed un organo d’innesto rapido.
Fare effettuare riparazioni e lavori di service soltanto
da officine specializzate autorizzate.
24
6
49
17
