H
55
Figyelem!
A készülékek használatánál be kell tartani egy pár
biztonsági intézkedéseket, azért hogy sérüléseket
és károkat megakadályozzon. Olvassa ezért ezt a
használati utasítást alaposan át. Őrizze jól meg,
azért hogy mindenkor rendelkezésére álljonak az
információk. Ha átadná más személyeknek a
készüléket, akkor kézbesítseki vele ezt a használati
utasítást is.
Nem vállalunk felelőséget olyan balesetekért és
károkért, amelyek ennek az utasításnak és a
biztonsági utasításoknak a figyelmen hagyása által
keletkeznek.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt
füzetetcskében találhatóak.
FIGYELMEZTETÉS!
Olvason minden biztonsági utalást és utasítást
el.
A biztonsági utalások és utasítások betartásán belüli
mulasztások következménye áramcsapás, tűz
és/vagy nehéz sérülések lehetnek.
Őrizze meg a biztonsági utalásokat és
utasításokat a jövőre nézve.
1.1 Speciális utasítások a lézerhez

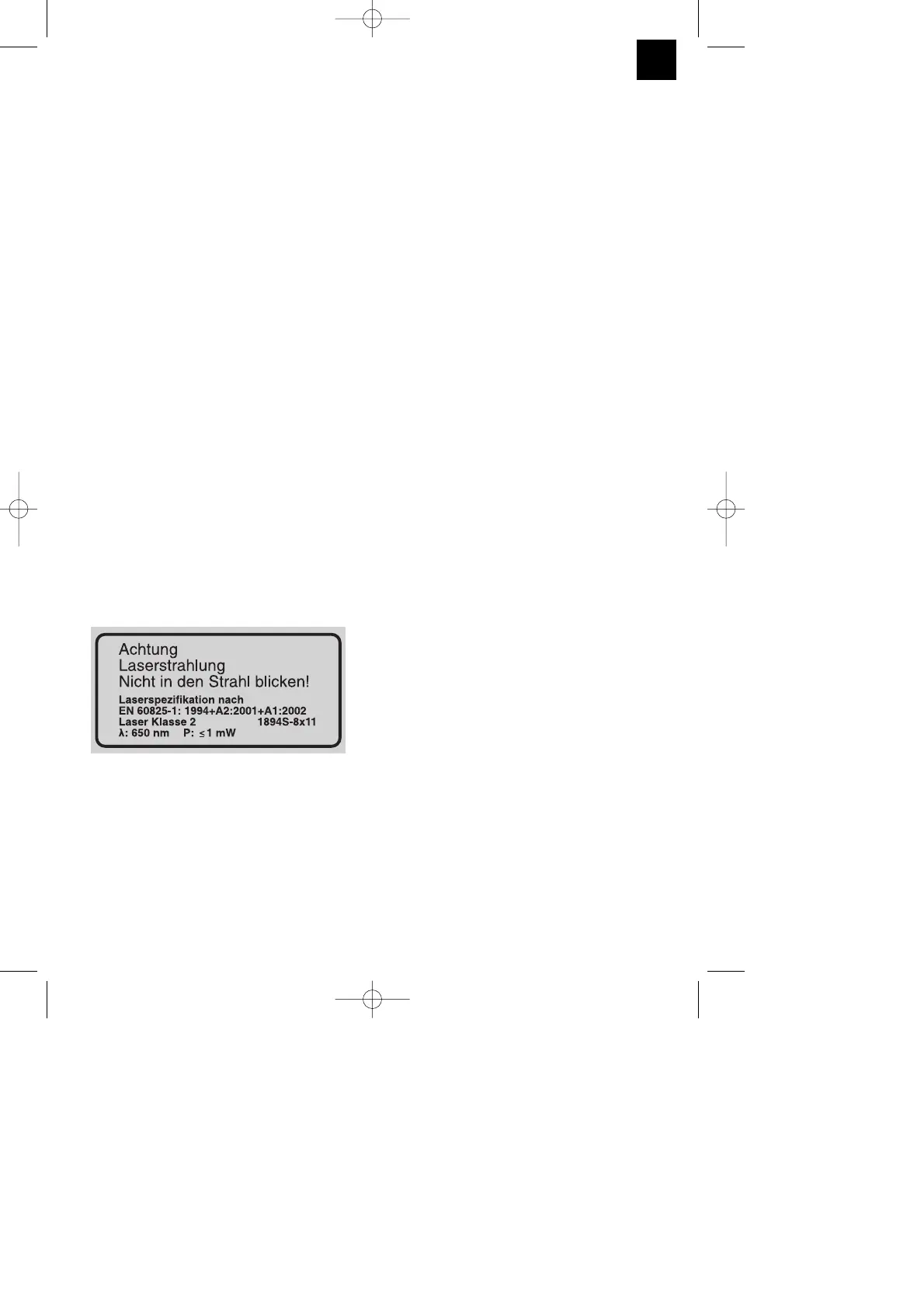

Figyelem: Lézersugárzás
Ne nézzen a sugárba
Lézerosztály 2
Ne tekintsen sohasem közvetlenül a
sugárzásba.
Soha sem irányítsa a lézersugarat visszaverő
felületekre és személyekre vagy állatokra. Egy
kis telyesítményű lézersugár is tud a szemen
károkat okozni.
Vigyázat - ha az itt megadott eljárási módtól
eltér, akkor ez egy veszélyes sugárzási
expozícióhoz vezethet.
A lézermodult sohasem kinyitni.
Ha a fejezőfűrészt hosszabb ideig nem
használja, akkor az elemeket el kell távolítani
belőle.
Nem engedélyezett, a lézer
teljesítménynövelésenek az érdekében
változtatásokat elvégezni a lézeren.
A gyártó nem válal szavatosságot olyan
károkért, amelyek ezeknek a biztonsági
utasításoknak a figyelmen kívül hagyásából
adódnak.
2. A készülék leírása
2.1 Vonó-, fejező és sarkaló fűrész
(képek 1-től – 3-ig)
1. Fogantyú
2. Be- / Kikapcsoló
3. Kireteszelőkar
4. Gépfej
5. Fűrésztengelyzár
6. Fűrészlapvédő mozgatható
7. Fűrészlap
8. Feszítőberendezés
9. Görfeltét végütközővel
10. Tartófül a görfeltéthez
11. Ütközősín
12. Asztalbetét skálával a vágáshoszhoz
13. Reteszálláskar
14. Rögzítőfogantyú
15. Mutató
16. Skála
17. Forgóasztal
18. Feszesen álló fűrészasztal
19. Skála
20. Mutató
21. Lézer
22. Rögzítőcsavar
23. Forgácsfelfogóboksz
24. Vonó-vezetés
25. Rögzítőcsavar a vonó-vezetéshez
26. Elemrekesz lézer
27. Biztosító csapszeg
28. Tárolórekesz a fűrészlapoknak
29. Reteszelőgomb a tárolórekeszhez
30. Rögzítőcsavar a munkadarabfeltétnek
31. Gumiütköző
32. Támaszláb
33. Elszívóadapter
34. Recézett fejű csavar a vágásmélységkorlátolóhoz
35. Ütköző a vágásmélységkorlátolóhoz
2.2 Állány (4-es kép)
A. Állólábak
B. Oldalrész
C. Közbenső támaszok
D. Sarokmerevítés
