DK50-10
01/2022 - 173 - NP-DK50-10-16_01-2022-MD

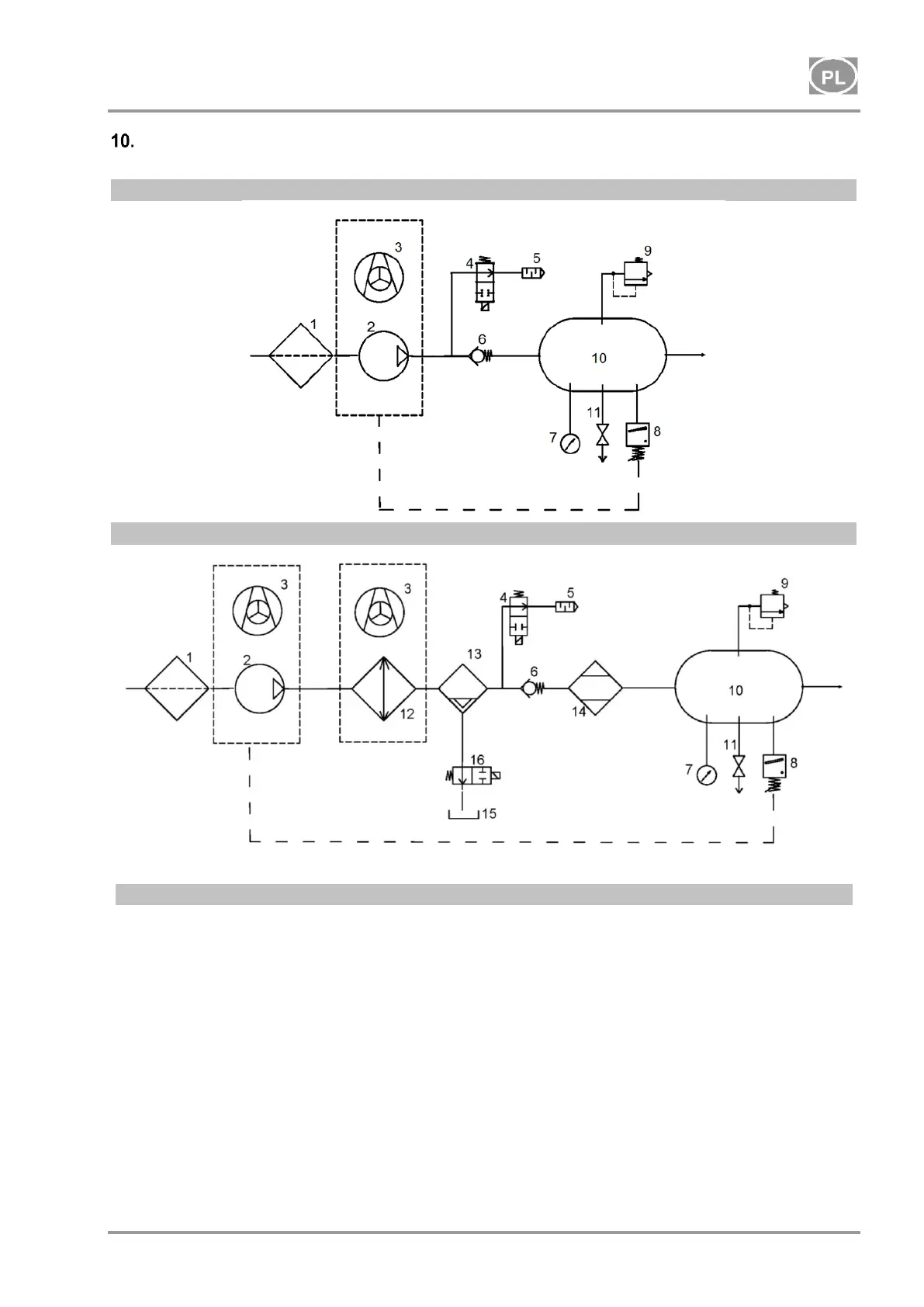

SCHEMAT UKŁADU PNEUMATYCZNEGO
DK50-10Z, DK50-10S
DK50-10Z/M, DK50-10S/M
Legenda schematu układu pneumatycznego
1. Filtr wlotowy
2. Sprężarka
3. Wentylator
4. Zawór bezpieczeństwa
5. Tłumik
6. Zawór zwrotny
7. Ciśnieniomierz
8. Łącznik ciśnieniowy
9. Zawór bezpieczeństwa
10. Zbiornik powietrza
11. Zawór spustowy
12. Chłodnica
13. Filtr koalescencyjny
14. Osuszacz membranowy
15. Butla kondensatu
16. Zawór elektromagnetyczny spustu kondensatu
