Beschreibung und Bedienung des Bedienpanels Seite 4
Ihr ELAC Subwoofer weist ein fortschrittliches, digitales Bedienkonzept auf. Analoge Drehpotentiometer und Schal-
ter wurden durch digitale Schaltkreise ersetzt und ermöglichen Ihnen so eine komfortable, wertgenaue Einstellmög-
lichkeit Ihres Subwoofers. Lautstärkepegel lassen sich so direkt in dB (Dezibel) und Frequenzen in Hz (Hertz) able-
sen. Diese Tatsache erweist sich besonders beim Einmessen Ihres Lautsprechersetups mit Hilfe von Test-CDs oder
Messgeräten als ein großer Vorteil, wie diese Anleitung im Weiteren zeigen wird. Auch unerwünschtes Verstellen
von Bedienelementen ist durch das digitale Bedienkonzept ausgeschlossen.

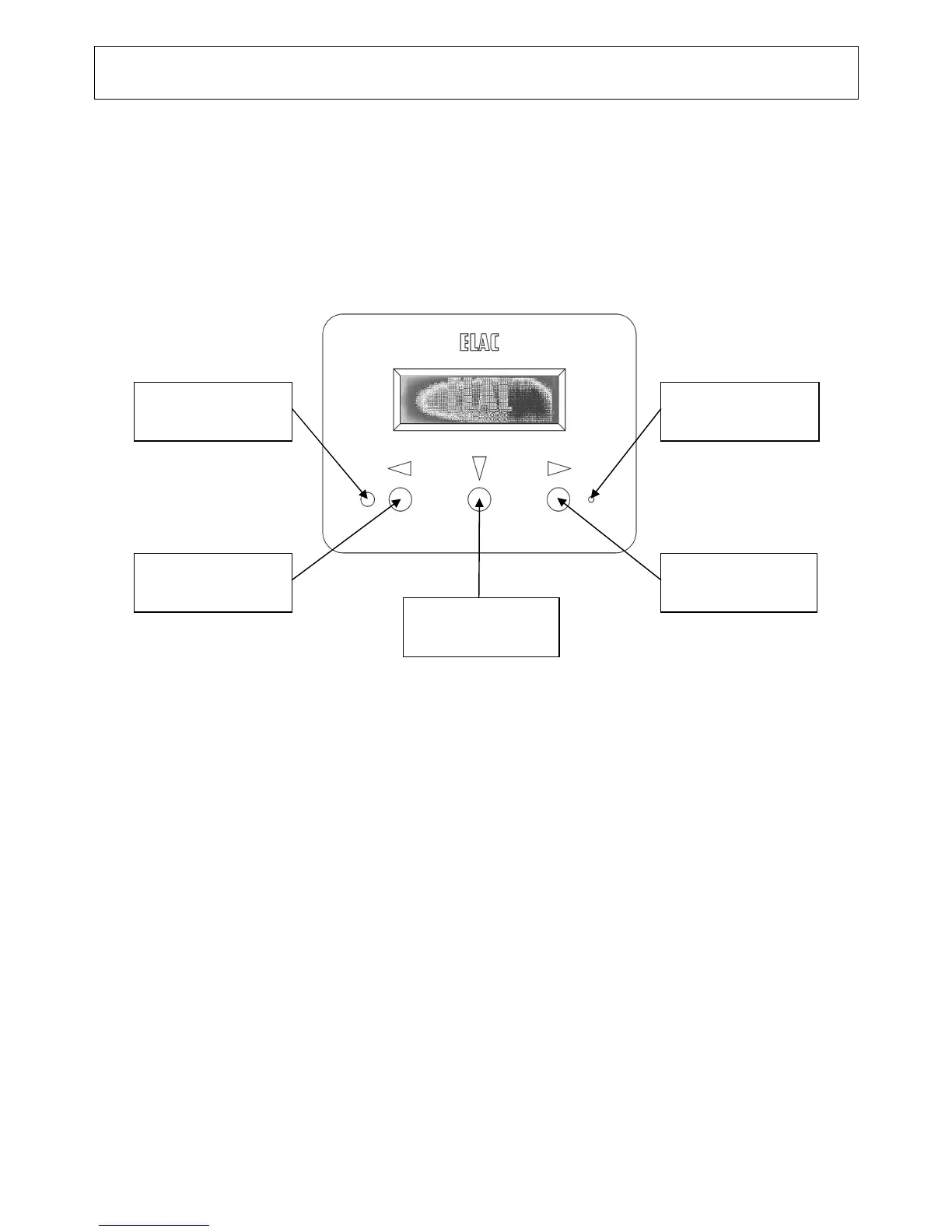

Das Bedienpanel zeigt folgende Bedienelemente:
- die beiden Pfeiltasten (Links/ Rechts) und die Anwahltaste (Mitte) zur Menünavigation
- eine Infrarotempfangsdiode zum Empfangen von Steuersignalen einer Fernbedienung
Diese Diode sollte für eine ungestörte Funktion eine Sichtverbindung zur Fernbedienung haben und nicht
verdeckt sein.
- die Stand-by-LED
Diese LED signalisiert den Betriebszustand Ihres Subwoofers. Wenn dieser in den Stand-by-Betrieb
wechselt, dann beginnt diese LED zu leuchten.
Nach dem Einschalten zeigt das Display des Subwoofers den Startbildschirm mit dem ELAC-Logo und der jeweili-
gen Typenbezeichnung des Subwoofers (siehe oben, SUB 2080 D als Beispiel).
Die Struktur des Bedienkonzepts ist als Ring ausgeführt. Mit Hilfe der beiden Pfeiltasten können Sie nun entweder
links- oder rechtsrotierend zum jeweiligen Parameter gelangen und deren aktuelle Werte einsehen. Im Folgenden
wird diese Menüstruktur als Rotationsmenü bezeichnet.
