ELAC SUB3070 - Bedien- und Anschlusselemente

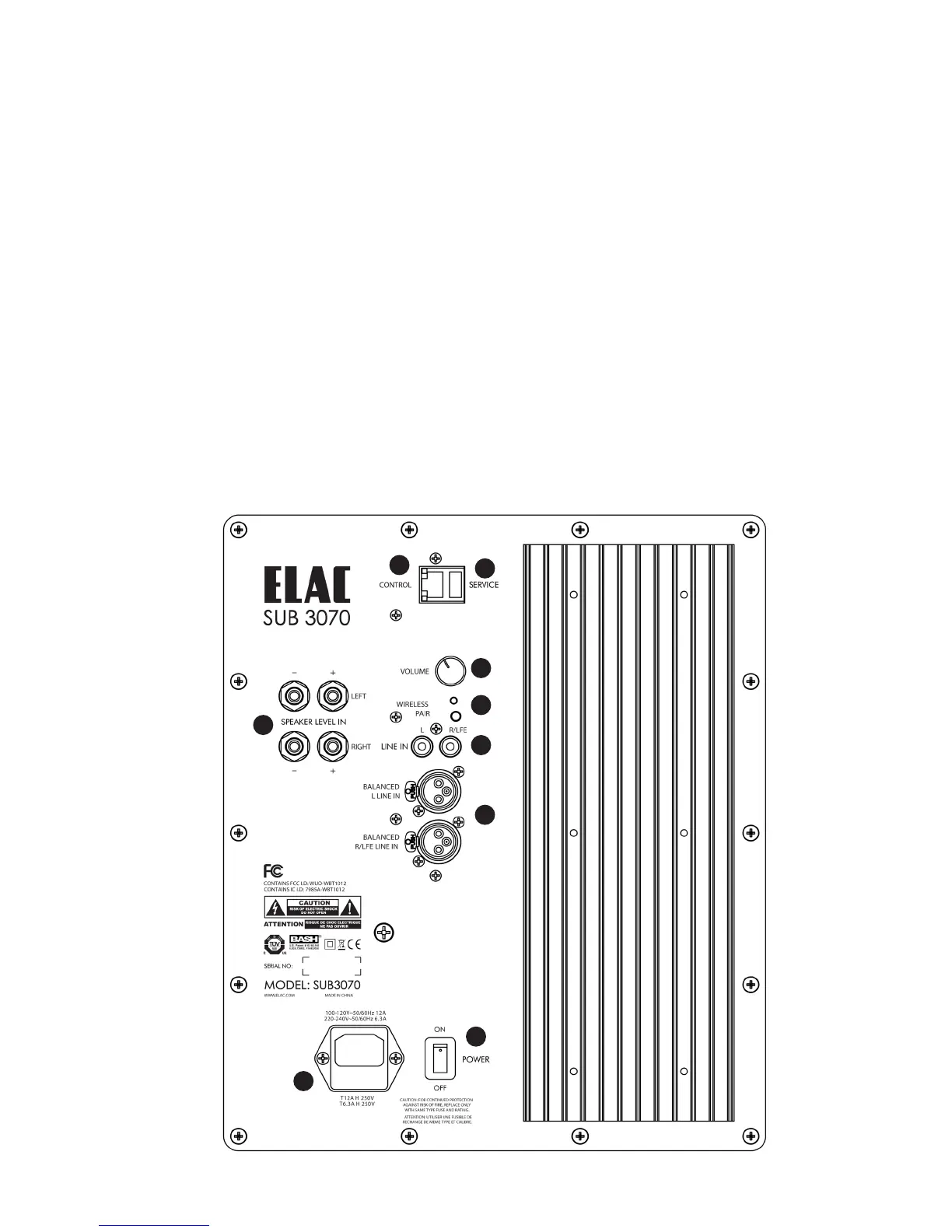

Bedien- und Anschlusselemente
1. Mit dem Netzschalter wird das Gerät ein- oder ausgeschaltet. Auto-Power an/aus steht Ihnen durch die
Smartphone-App zur Verfügung.
2. Diese Cinch-Buchsen sind für den Anschluss des ELAC Subwoofers an einen Stereo-Line-Ausgang eines
Vorverstärkers bzw. den „BASS“/„SUB OUT“/„LFE“-Ausgang eines Surround-Verstärkers/Surround-
Receivers vorgesehen. Für diese Verbindungen wird ein handelsübliches NF-Kabel mit Cinch-Steckern
verwendet. Während des Betriebes sollten diese Stecker nicht ein- oder ausgesteckt werden.
3. Die XLR-Anschlüsse bieten die Möglichkeit, den ELAC Subwoofer an High-End Audiokomponenten
anzuschließen, die entsprechende Ausgänge anbieten.
4. Speaker Level Inputs - Hierbei handelt es sich um Buchsen für den Anschluss des ELAC Subwoofers an
Lautsprecherausgänge eines Leistungsverstärkers oder Surround-Receivers.
Die Bassanteile aller Eingänge werden aufaddiert und über den Subwoofer wiedergegeben.
5. Volume (Lautstärke) – für die Regelung des Lautstärkenpegels.
6. Ethernet – für die Verwendung von Bedienelementen anderer Hersteller.
7. Service – Diese Verbindung wird für das Updaten des Subwoofers verwendet, nicht für den
herkömmlichen Betrieb.
8. Netzanschlussdose – Verwenden Sie das im Lieferumfang enthaltene Netzkabel, um den Subwoofer an
eine verfügbare Netzsteckdose anzuschließen.
9. Wireless Pairing Button – Zum Verbinden des Subwoofers mit dem optionalen Wireless-Dongle.
6
7
5
9
2
3
4
1
8
