Bedieningselementen
Bedieningselementen
Vullen en ontluchten

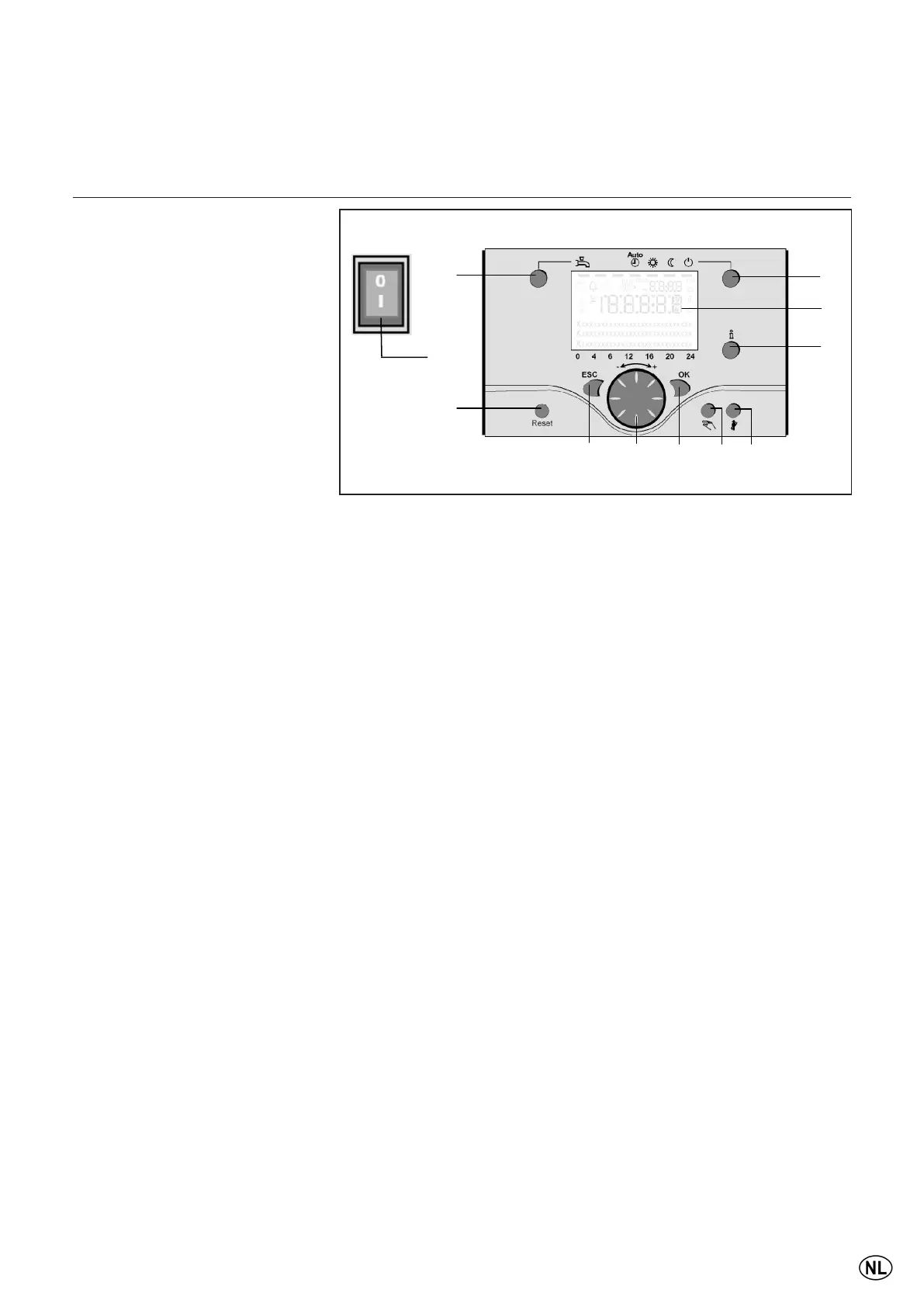

Legenda:
A Aan/Uit toets
B ESC-toets
C Ruimtetemperatuur -knop regelaar
D Bevestigingstoets (OK)
E Handbedrijf - functietoets
F Schoorsteenveger functietoets
G Infotoets
H Reset toets
I Modustoets verwarmingskring(en)
L Display
M Functietoets warm water
Bedrijfsmodustoets warm water (M)
Om de warmwaterbereiding in te
schakelen (balk in het display onder
de waterkraan).
Bedrijfsmodustoets
verwarmingskring(en) (I)
Om 4 verschillende bedrijfsmodi voor
verwarming in te stellen:
Auto uur: automatische modus volgens
tijdprogramma.
Zon 24 uur: verwarmen tot nominale
comforttemperatuur
Maan 24 uur: verwarmen tot
gereduceerde temperatuur Werking
met vorstbescherming: verwarming
uitgeschakeld, vorstbescherming aan.
Display (L)
Informatietoets (G)
Oproepen van de volgende informatie
zonder invloed op de regeling:
temperaturen, bedrijfsmodus
verwarming/warm water,
foutmeldingen.
Kamertemperatuur – regelknop (C)
- Om de comfortabele
kamertemperatuur te veranderen.
- Met deze draaiknop kunnen bij het
programmeren instellingen
gekozen en veranderd worden.
Bevestigingstoets OK (D)
ESC-toets (B)
Deze beide toetsen worden samen met
de grote draaiknop gebruikt voor
hetprogrammerenencongurerenvan
de regeling. Instellingen die niet
met de bedieningselementen bediend
kunnen worden, gebeuren via de
M
A
H
B C D E F
I
L
G
programmering.
Door de ESC-toets in te drukken, gaat
u telkens een stap terug; veranderde
waarden worden daarbij niet over-
genomen.
Om naar het volgende bedienings-
niveau te gaan of de veranderde
waarde op te slaan, wordt de OK–toets
ingedrukt.
Handmatige bediening – functie-
toets (E)
Met deze toets gaat de regelaar naar
handmatige bediening; alle pompen
draaien, de menginrichting wordt niet
langer aangestuurd, de ketel wordt
op 60 °C ingesteld (weergave door
middel van schroevendraaier-symbool).
Schoorsteenveger – functietoets (F)
Door deze toets kort in te drukken gaat
de ketel naar de bedrijfstoestand voor
emissiemeting; door de toets opnieuw
in te drukken, resp. automatisch na
15 minuten, wordt deze functie
opnieuw uitgeschakeld (weergave door
middel van schroevendraaiersymbool).
Bediening alleen door schoorsteen-
vegers!
Reset toets (H)
Door het kort indrukken van de toets
wordt de vergrendeling van de brander
opgeheven.
Aan/Uit schakelaar (A)
Positie 0:
Het gehele apparaat en de op het
apparaat aangesloten elektrische
componenten zijn spanningsloos.
De bescherming tegen bevriezing is
niet gegarandeerd.
Positie I
Het apparaat en de op het apparaat
aangesloten componenten zijn klaar
voor gebruik.
Vullen en ontluchten van de THISION
S PLUS en verwarmingsinstallatie
Het vullen van de
verwarmingsinstallatie vindt plaats
volgens een gebruikelijke wijze.
De installatie moet cv-zijdig en
warmwaterzijdig goed ontlucht zijn.
De waterdruk kan op de analoge
manometer of via de Info toets
in bar afgelezen worden. Zodra
het vullen en ontluchten van
de verwarmingsinstallatie heeft
plaatsgevonden is de ketel
bedrijfsklaar.
Na een bepaalde tijd moet de
waterdruk nogmaals gecontroleerd
worden en zonodig nagevuld
worden. (Tip: Voor het navullen de
toevoerslang eerst met water vullen om
binnendringen van lucht te voorkomen).
Verwijder alle lucht uit de pomp en
ketel met het ontluchtingsprogramma:
Toets E > 3 sec. ingedrukt houden.
Deze functie duurt ca. 16 min.
Activeer altijd eerst het
ontluchtingsprogramma voor
de eerste inbedrijfname en na
het vullen of navullen van de
verwarmingsinstallatie.
