09/2018 - Art. Nr. 4200 1092 1400A12
Inbedrijfstelling
Instelling van de brander
Algemene instelprocedure
De instelling van de 2
e
trap gebeurt
alleen door het instellen op de
drukregelaar. Stel de klep van de 2
e
trap
(knop C) in op de maximum opening.

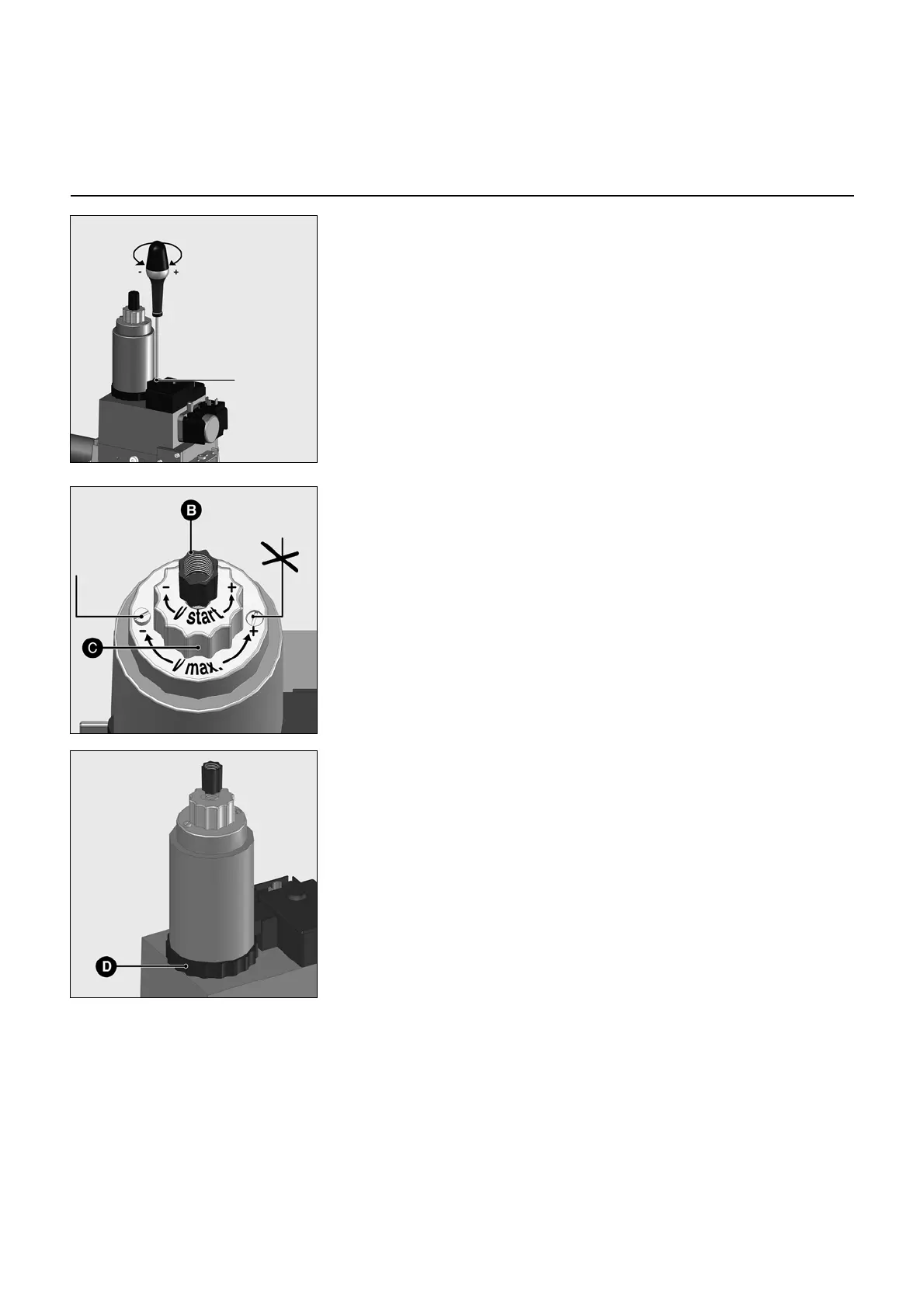

De instelling van de progressiviteit bij de
ontsteking en bij het overschakelen van
de trappen gebeurt met behulp van de
instelknop B.
De instelling van de 1
e
trap gebeurt met
behulp van het kroonwiel D.
Instelling van de regelaar:
De uitgangsdruk van de regelaar wordt
gemeten bij pBr.
De ingestelde druk levert het gewenste
debiet.
nstelling van de progressiviteit bij de
ontsteking
Deze functie van hydraulische rem werkt
op het gedrag bij het openen van de
gasklep tijdens de ontsteking en bij het
overschakelen van de trappen.
• Plastic kap B losschroeven.
• Deze omdraaien en als sleutel
gebruiken.
• Draaien in de richting:
pijl -: de progressiviteit wordt groter
pijl +: de progressiviteit wordt kleiner
Instelling van de 2
e
trap met de
instelknop C.
Dit is alleen nodig als het vermogen van
de brander te groot blijkt te zijn met een
druk van 5 mbar tussen de kleppen, of
als de brander de neiging heeft te
pulseren.
Ga op de volgende manier te werk:
• Zet de borgschroef los zonder aan de
gelakte schroef ertegenover te
komen. De dop C heeft een slag van
4,5 omwentelingen.
• Rechtsom draaien pijl -: het debiet
neemt af en omgekeerd.
Een correctie van de druk kan nodig zijn.
Instelling van het gasdebiet van de
1
e
trap
Handmatig (zonder gereedschap).
• Gasdebiet verminderen door ring D,
die zich aan het onderste gedeelte
van de magneetspoel bevindt,
rechtsom te draaien. Vergroten van
het gasdebiet door rechtsom te
draaien.
(3 complete omwentelingen van
minimum naar maximum).
Aanwijzing
De instelling van het gasdebiet van de
2
e
trap kan invloed hebben op het
gasdebiet van de 1e trap. Stel indien
nodig de 1
e
trap opnieuw in.
• Zet daarna de borgschroef vast.
Instelbout van de
gasdrukregelaar
Borgschroef
Verzegelde
schroef
