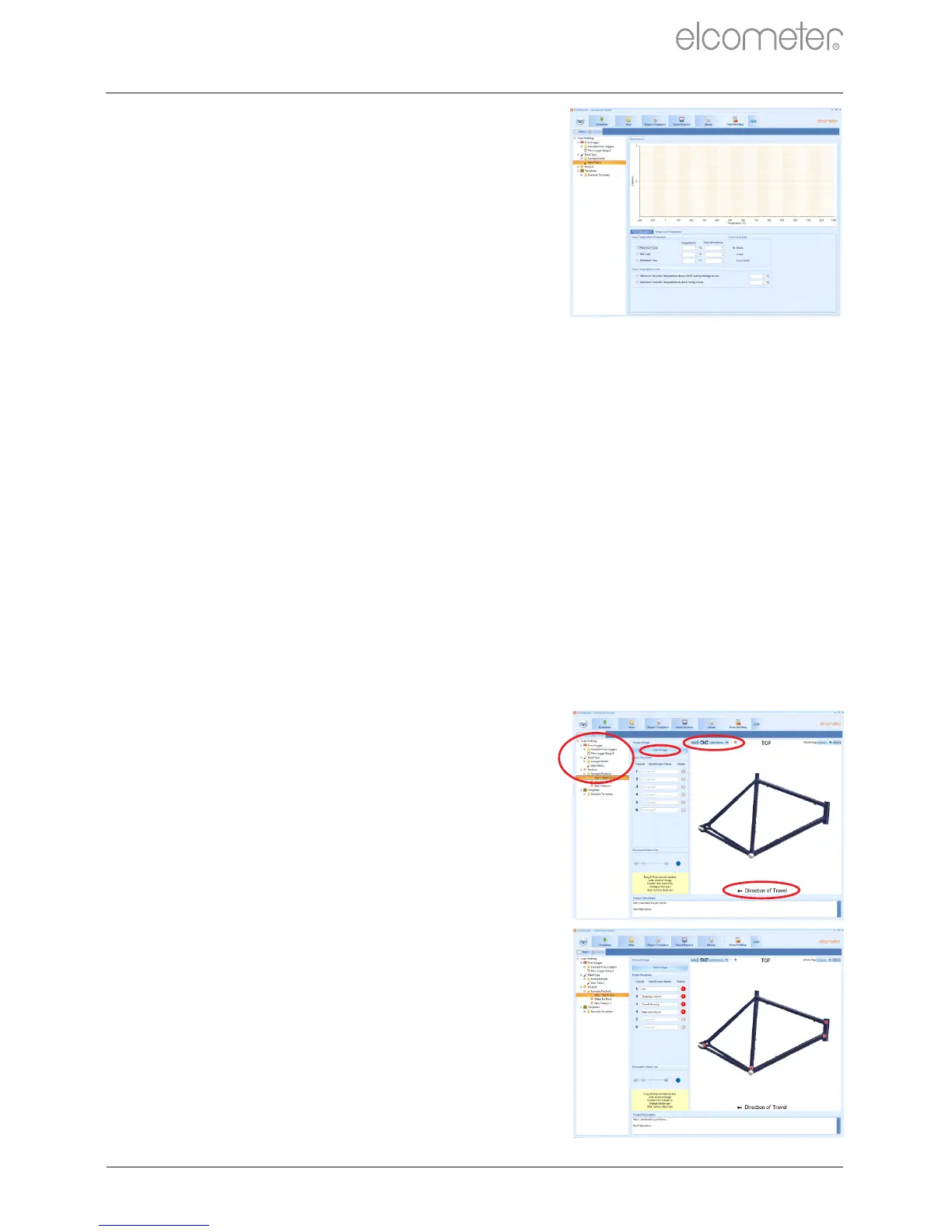

Setup Cure Parameters：塗料の乾
燥温度のパラメータと乾燥度の計算⽅
法、および温度の制限を指定します。
Cure Temperature Parameters：塗料を
乾燥させるための最⾼、中間、最低温
度と焼付時間を⼊⼒します。乾燥度を
計算するには、温度と時間のセットを
少なくとも2つ⼊⼒する必要があります。
Cure Curve Type：焼付時間と温度との関係を⽰す乾燥特性曲線を
⼀次関数にするか指数関数にするかを指定します。
Cure Temperature Limits：塗料の橋かけ反応温度と安全な最⾼温度
がわかっている場合は、これらの値を⼊⼒して、乾燥度の計算の精
度を上げると共に、焼付塗装している製品の温度が⾼くなりすぎる
のを防ぎます。
A.4 新しい製品の作成
焼付塗装対象の製品に関する情報を⼊⼒します。製品の図と説明を追加し
て、各熱電対プローブの名前（チャンネル）と位置を指定できます。
新しい製品を作成するには：
1 ［Oven Profiling］タブをクリックします。
2 ［New］、［Product］の順にクリック
します。「New Product x」という名前
の新しいファイルが作成されます。別の
名前に変更するには、右クリックして
［Rename］を選択します。
3 ［Select Image］をクリックして、
製品の画像をインポートします。
4 画像のプレビュー領域の上端にある
ツールを使って、画像を正しい向き
に回転させます。
5 画像のプレビュー領域の下端にある
［Direction of Travel］をクリックし、製
品が焼付炉内を動いていく⽅向を選択し
ます。
6 チャンネルの名前を順番に⼊⼒し、
プローブのインジケーターを、画像
の対応する位置にドラッグします。
®
付録A：ElcoMaster の使⽤（続き）
