11 IMTP(D) 2.2 – ITTP(D) 2.2/4.0/5.5/7.5 – ELECTROIL ITA
5.5 Collegamento dell’Inverter all’elettropompa
L’inverter monofase IMTP(D)2.2 deve
essere collegato a motore asincrono
trifase con alimentazione 100-240Vac
50/60 Hz. Le fasi devono essere
configurate a triangolo se il motore
indica sulla targa 230V∆ / 400Vλ (caso
più comune, come in figura 10).
Collegare i tre terminali del motore sui
morsetti di uscita dell’inverter
contrassegnati con U, V, W (fig. 13).

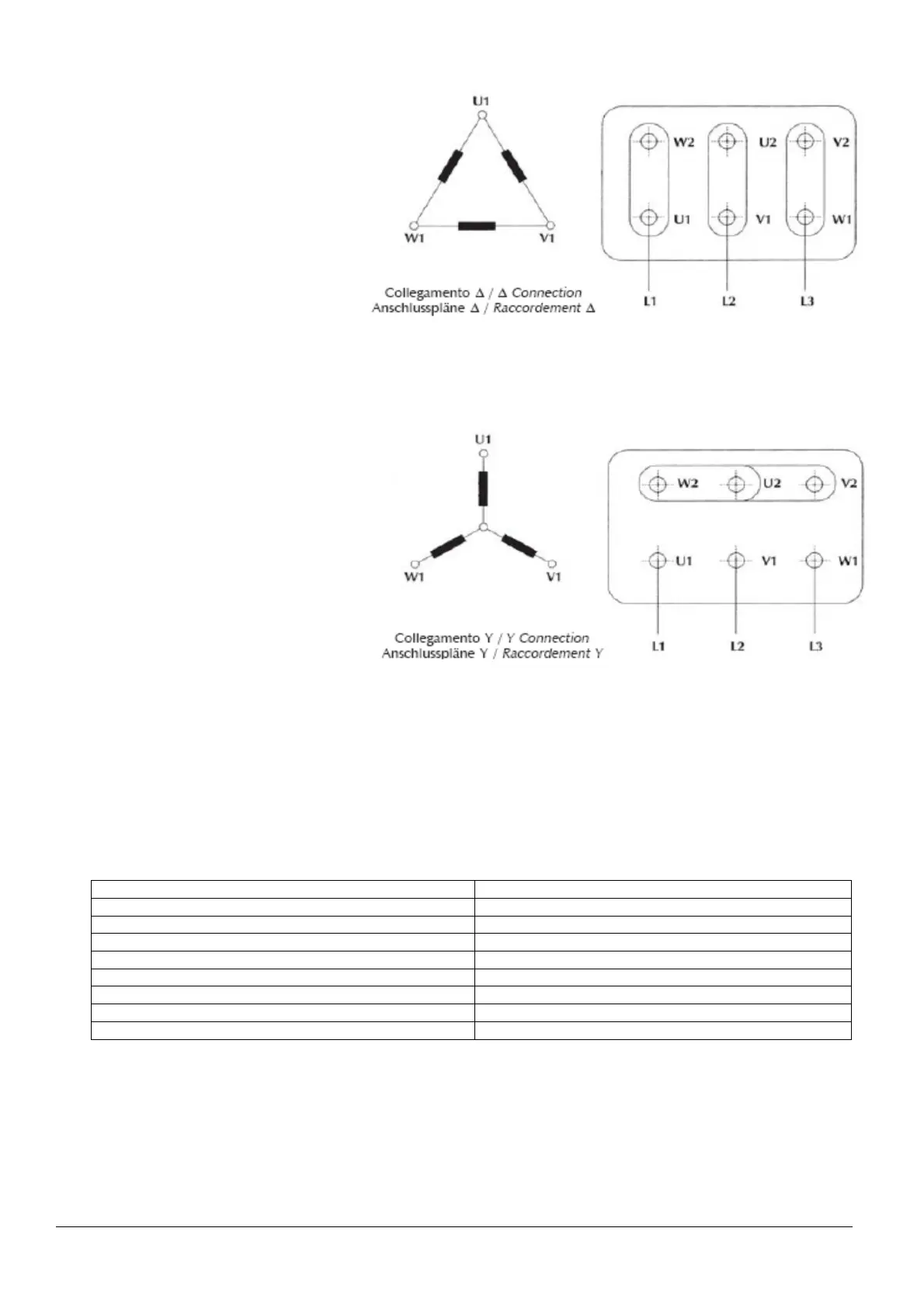

Figura 10: Collegamenti
motore a Triangolo
Gli inverters trifasi ITTP(D)2.2-4.0-5.5-
7.5 devono essere collegati al motore
asincrono trifase con alimentazione 200-
460 Vac 50/60 Hz. Le fasi del motore
sono da collegare a stella se il motore
indica sulla targa 230V∆/400Vλ (caso
comune, come in Figura 11).
Collegare i tre terminali del motore sui
morsetti di uscita dell’inverter
contrassegnati con U, V, W (fig. 14,16).
Figura 11: Collegamenti
motore a Stella
5.6 Collegamento di linea e motore
L’alimentazione del dispositivo IMTP(D)2.2 è di tipo monofase a 100-240Vac, 50/60Hz.
L’alimentazione dei dispositivi ITTP(D)2.2 /4.0/5.5/7.5 è di tipo trifase a 200-460Vac, 50/60Hz.
E’ necessario che l’impianto a cui viene collegato l’inverter sia conforme alle normative vigenti di sicurezza:
• Interruttore differenziale automatico con I∆n=30mA
• Interruttore magneto-termico automatico con corrente d’intervento proporzionata alla potenza della pompa
installata (vedi Tabella 2)
• Collegamento a terra con resistenza totale inferiore a 100Ω
Potenza pompa installata (kW)
Protezione magnetotermica (A)
0.5 (1 Hp)
4
0.75 (1 Hp)
6
1.5 (2 Hp)
12
2.2
(3 Hp)
16
3 (4 Hp)
20
4 (
5
.5
Hp)
25
5
.5
(7.5 Hp)
32
7.5 (10 Hp)
40
Tabella 2 - Protezione magnetotermica consigliata
Per eseguire i collegamenti elettrici attenersi alle istruzioni seguenti, con riferimento agli schemi delle figure da 12 a
16 nelle pagine seguenti.
