3 IMTP(D) 2.2 – ITTP(D) 2.2/4.0/5.5/7.5 – ELECTROIL ITA
1. GENERALITA’
Col presente manuale intendiamo fornire le informazioni indispensabili per l’uso e la manutenzione dell’inverter
Electroil.
I dispositivi descritti nel presente manuale sono i seguenti:
 IMTP2.2M - IMTPD2.2M : Inverter Monofase per controllo elettropompa Trifase max 2.2 kW (3 Hp);
 ITTP2.2M - ITTPD2.2 : Inverter Trifase per controllo elettropompa Trifase max 2.2 kW (3 Hp);
 ITTP4.0M/W - ITTPD4.0M/W: Inverter Trifase per controllo elettropompa Trifase max 4.0 kW (5.5 Hp);
 ITTP5.5M/W - ITTPD5.5M/W: Inverter Trifase per controllo elettropompa Trifase max 5.5 kW (7.5 Hp);
 ITTP7.5W - ITTPD 7.5W: Inverter Trifase per controllo elettropompa Trifase max 7.5 kW (10 Hp).
I modelli per controllo di elettropompe di circolazione (D) si differenziano dai modelli per elettropompe centrifughe
standard per l’allestimento degli accessori e/o dei cavi di uscita per i trasduttori di pressione. Il software presente su
entrambe i modelli di inverter è il medesimo ed è sempre contraddistinto con la lettera D.
Nei modelli per elettropompe centrifughe standard (controllo pressione assoluta) è sempre presente in dotazione
un trasduttore di pressione K16 da 16 Bar; nei modelli per elettropompe di circolazione (controllo pressione
differenziale) i trasduttori di pressione appositi per alte temperature, campi di lettura contenuti e precisioni elevate
(K3T da 3 Bar o K5T da 5 bar) sono da acquistare a parte (occorrono N° 2 trasduttori: uno per la mandata e uno
per l’aspirazione).
Questi modelli inverter sono studiati appositamente per l’azionamento delle elettropompe centrifughe e di
circolazione, singole o in gruppo/gemellate, con la finalità di garantire un perfetto controllo in retroazione della
pressione assoluta oppure della pressione differenziale, un risparmio energetico consistente unito a diverse funzioni
di comando programmabili, che non sono possibili nelle comuni elettropompe alimentate direttamente.
Le istruzioni e le prescrizioni di seguito riportate riguardano l’esecuzione standard.
Precisate sempre l’esatta sigla di identificazione del modello, unitamente al numero di costruzione, qualora dobbiate
richiedere informazioni tecniche o parti di ricambio al nostro servizio di Vendita ed Assistenza.
2. DESCRIZIONE DEL FUNZIONAMENTO DEL PRODOTTO
Il sistema è composto da una pompa centrifuga o di circolazione, azionata da motore asincrono; il sistema ha il
compito di mantenere costante la pressione assoluta sulla mandata oppure la differenza di pressione dell’acqua tra
ingresso e uscita, comunemente detta “Differenziale di Pressione” indipendentemente dalla portata richiesta. Le
pressioni in ingresso e uscita sono rilevate tramite trasduttori di pressione con uscita 4-20 mA, compensati in
temperatura, con precisione elevata. La scheda logica possiede una uscita di 15 Volt in grado di fornire
l’alimentazione ai suddetti trasduttori di pressione.
Questo tipo di Inverter per Elettropompe dispone di un evoluto algoritmo di calcolo per registrare automaticamente
la curva di lavoro della pompa, in modo tale da ottenere una regolazione della potenza minima di arresto molto
precisa a tutte le pressioni, con risultati migliori rispetto a quelli che si possono ottenere con sensori di flusso
meccanici che oltre a creare perdite di carico e quindi spreco di energia, possono bloccarsi.
PROTEZIONE DA FUNZIONAMENTO A SECCO: Per evitare che la pompa possa continuare a funzionare anche
dopo un problema in aspirazione, che determini assenza di portata d’acqua entrante il sistema di controllo legge il
fattore di potenza del motore, e se questo è sotto ad un determinato valore (tarabile) spegne la pompa, e compare
la relativa segnalazione di allarme.
La protezione elettrica dell’elettropompa è determinata da una limitazione della corrente assorbita (programmabile).
L’intervento di una protezione viene direttamente segnalato dall’apposito LED di allarme; al cessarsi della
condizione di sovracorrente il sistema ripristina il normale funzionamento.
2.1 Struttura base di un convertitore di frequenza

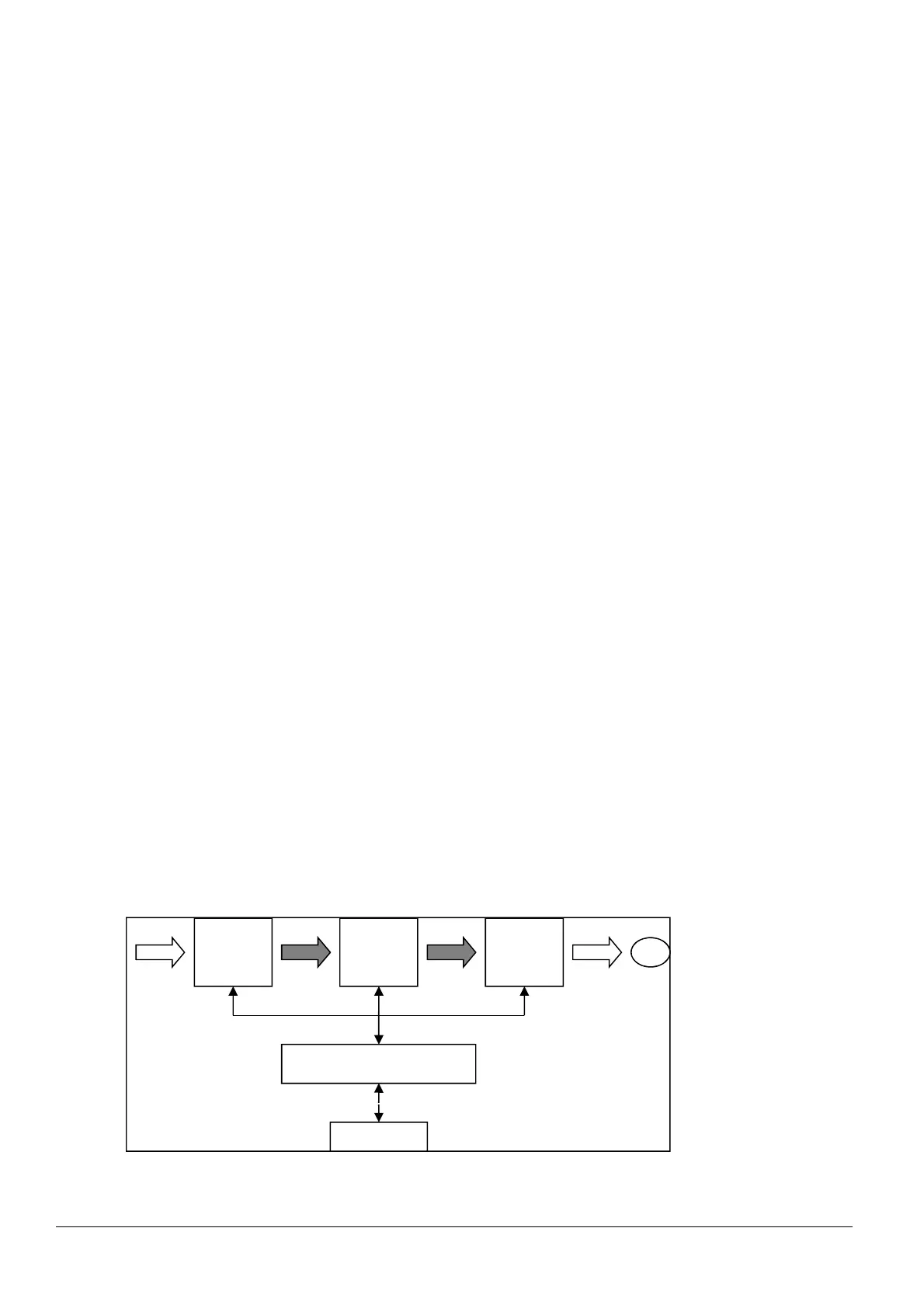

Figura 1: struttura di un convertitore di frequenza (Inverter)
RAD INT INV
M
CONT
TRASM
1 x 230V/
3 x 400V
3 x 400V
o
3 x 230V
c.c.
c.c.
c.a.
