9 IMTP(D) 2.2 – ITTP(D) 2.2/4.0/5.5/7.5 – ELECTROIL ITA

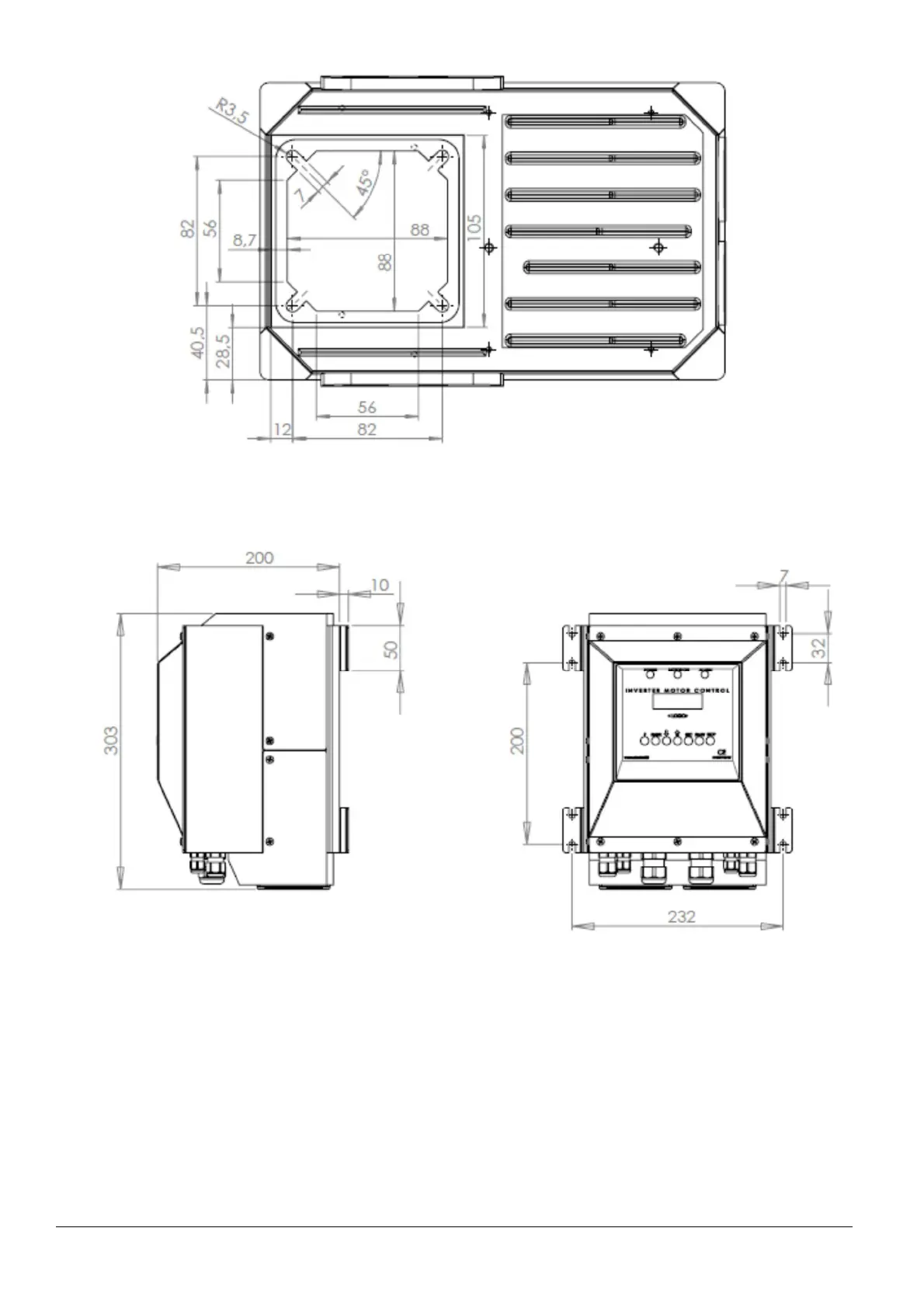

Figura 8: Quote di fissaggio al motore ITTP(D) 4.0-5.5 M attacco M132
5.2 Quote di fissaggio e ingombri versioni per fissaggio a parete
Figura 9: Dimensioni e quote di fissaggio a parete per ITTP(D) 4.0-5.5-7.5 W
5.3 Allacciamento idraulico della pompa e dell’autoclave a membrana
Procedete ai collegamenti idraulici secondo le norme vigenti. Il prodotto può essere utilizzato con il collegamento
diretto dell’impianto all’acquedotto oppure prelevando l’acqua da un serbatoio di prima raccolta.
In caso di collegamento all’acquedotto seguite le disposizioni vigenti emanate dagli enti responsabili (Comune,
società erogatrice, ecc). Si consiglia di installare un pressostato sul lato aspirazione per la disattivazione della
elettropompa in caso di bassa pressione nell’acquedotto (protezione esterna contro la marcia a secco). L’inverter
presenta i due morsetti EN e GND (0V) predisposti per un contatto normalmente chiuso di un pressostato o
galleggiante.
Verificate che la somma tra la pressione dell’acquedotto e la pressione massima della pompa non superi il valore
della pressione massima di lavoro consentita (pressione nominale PN) della pompa medesima.
