8 IMTP(D) 2.2 – ITTP(D) 2.2/4.0/5.5/7.5 – ELECTROIL

ITA

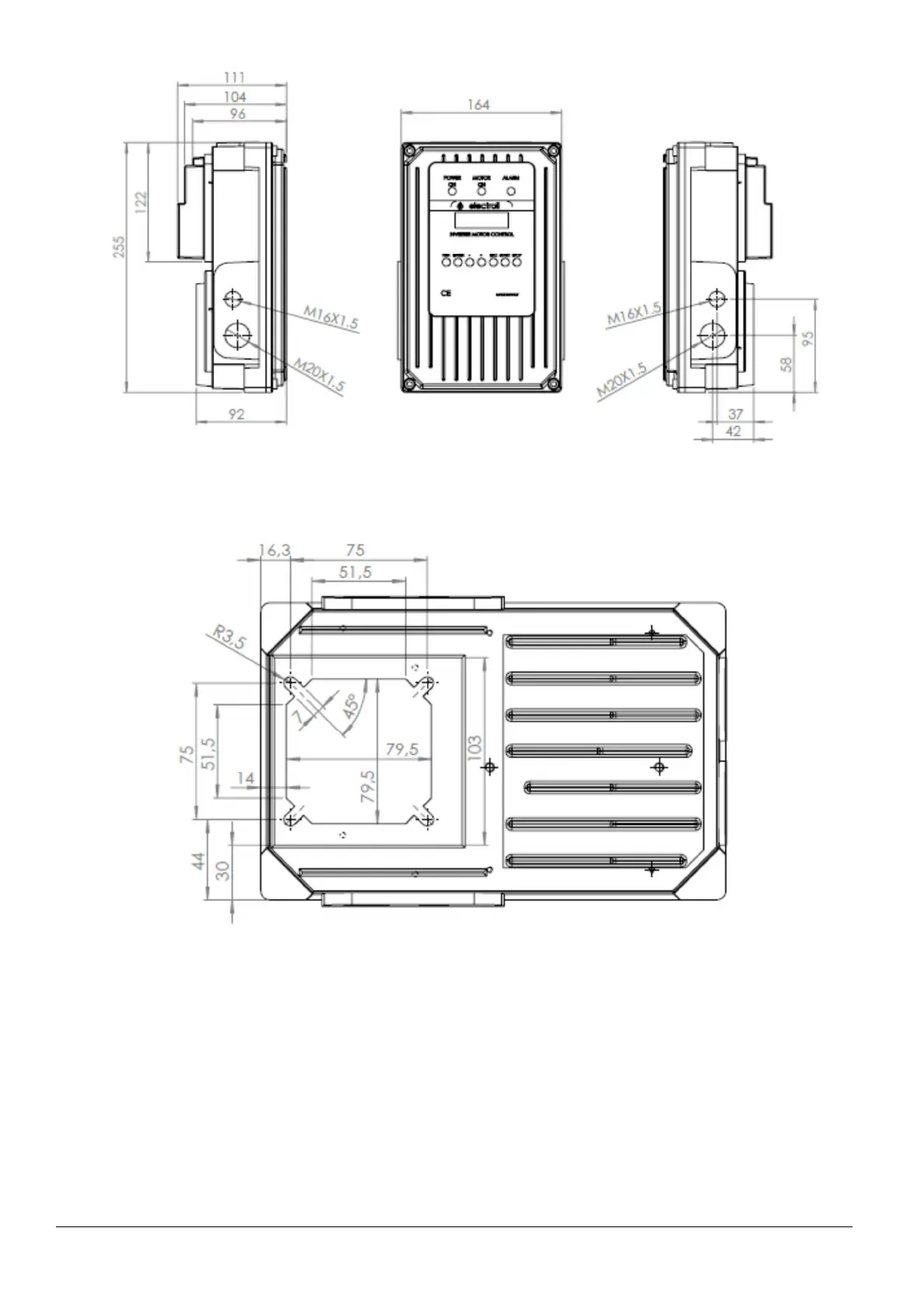

Figura 6: Ingombri ITTP(D) 4.0 - 5.5 M

Figura 7: Quote di fissaggio al motore ITTP(D) 4.0-5.5 M attacco M80
