16 IMTP(D) 2.2 – ITTP(D) 2.2/4.0/5.5/7.5 – ELECTROIL

ITA

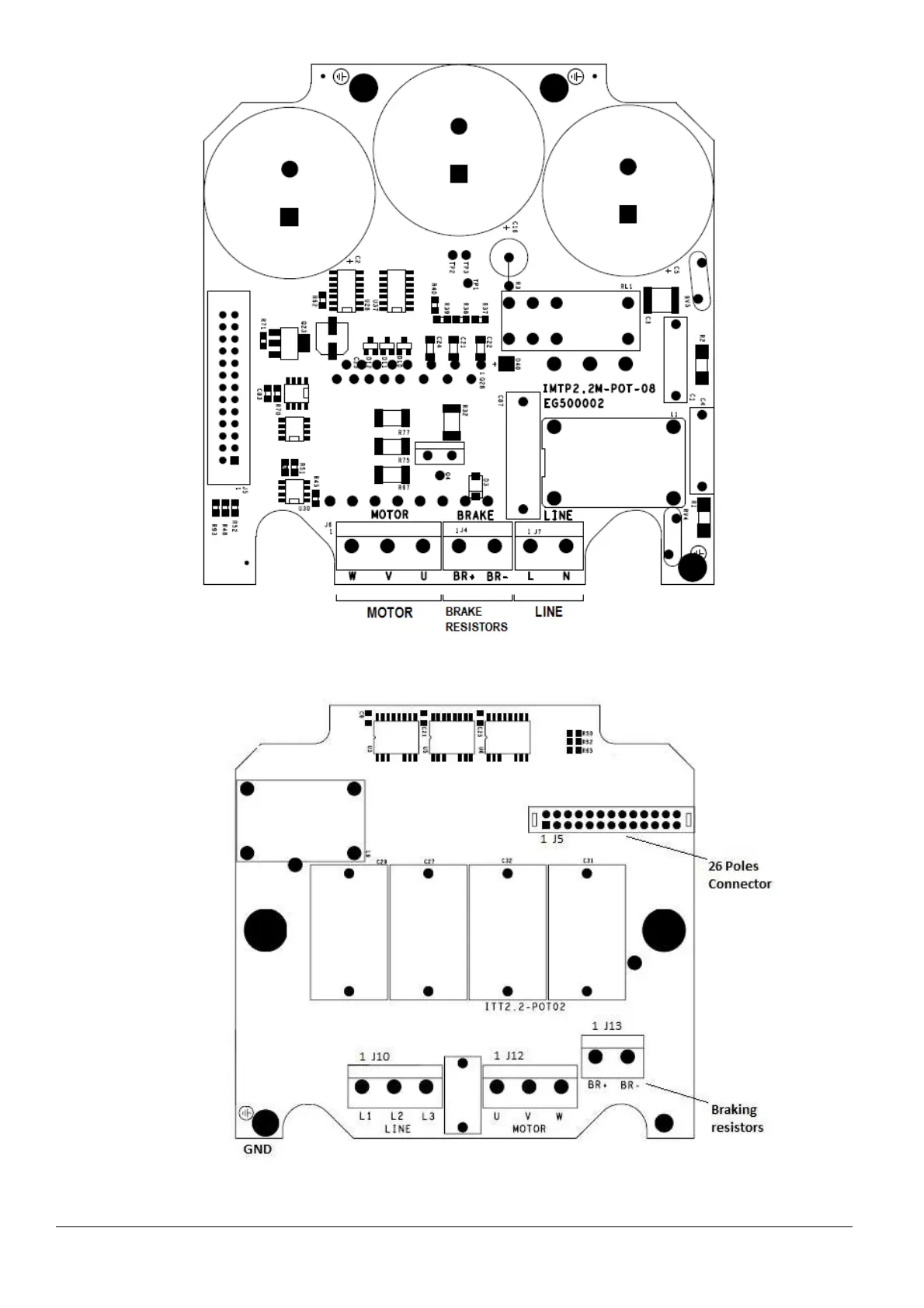

Figura 13 - Schema scheda di potenza IMTP(D)2.2 (alimentazione Monofase)

Figura 14 - Schema scheda di potenza per ITTP(D)2.2
