IMTP(D) 2.2 – ITTP(D) 2.2/4.0/5.5/7.5 - ELECTROIL

ENG

5.1 Case and fixing dimensions for motor board inverters

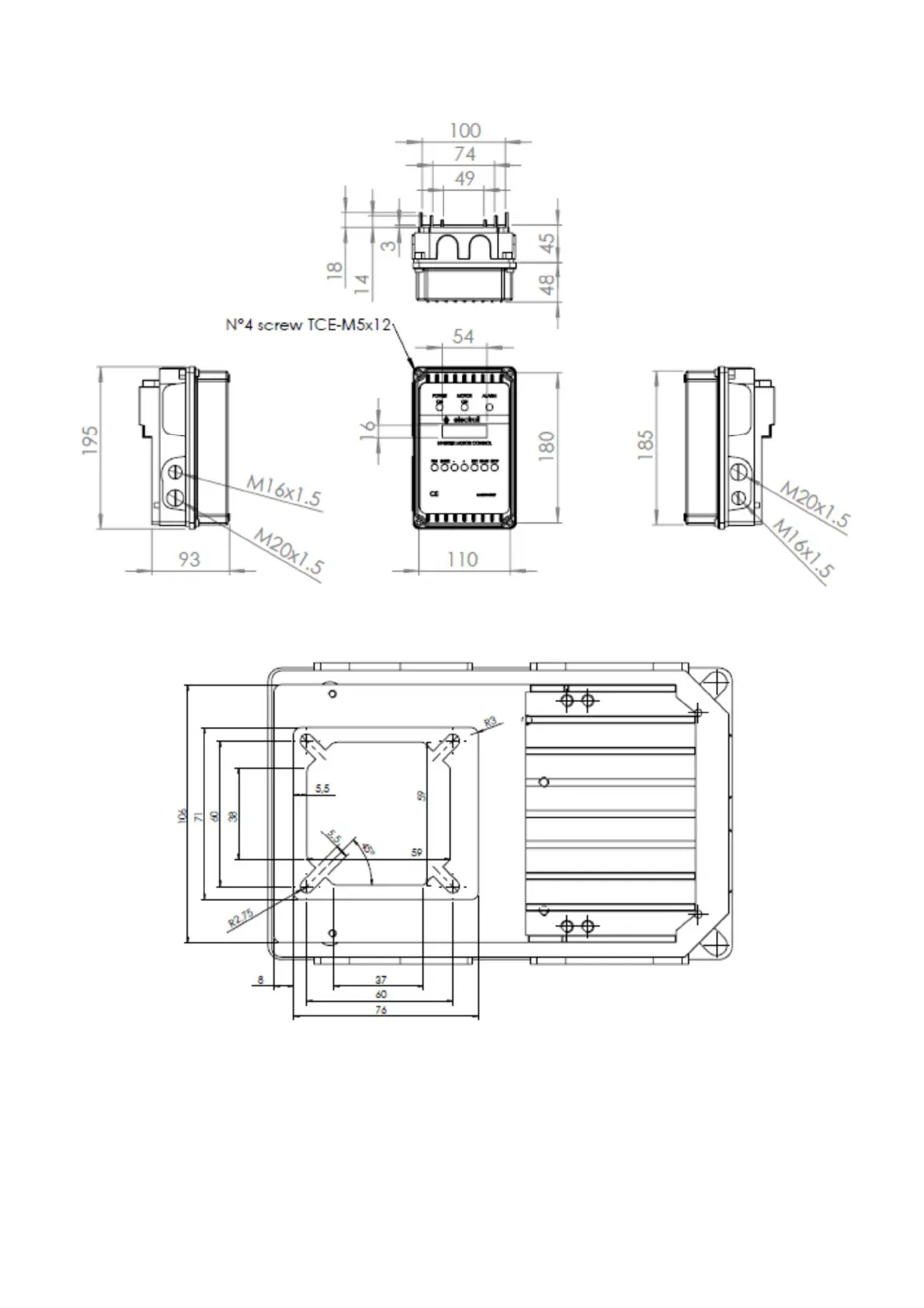

Figura 2: Case dimensions for IMTP(D)2.2M - ITTP(D)2.2M

Figura 3: Fixing dimensions for IMTP(D) - ITTP(D) 2.2M fixing type M56-71
