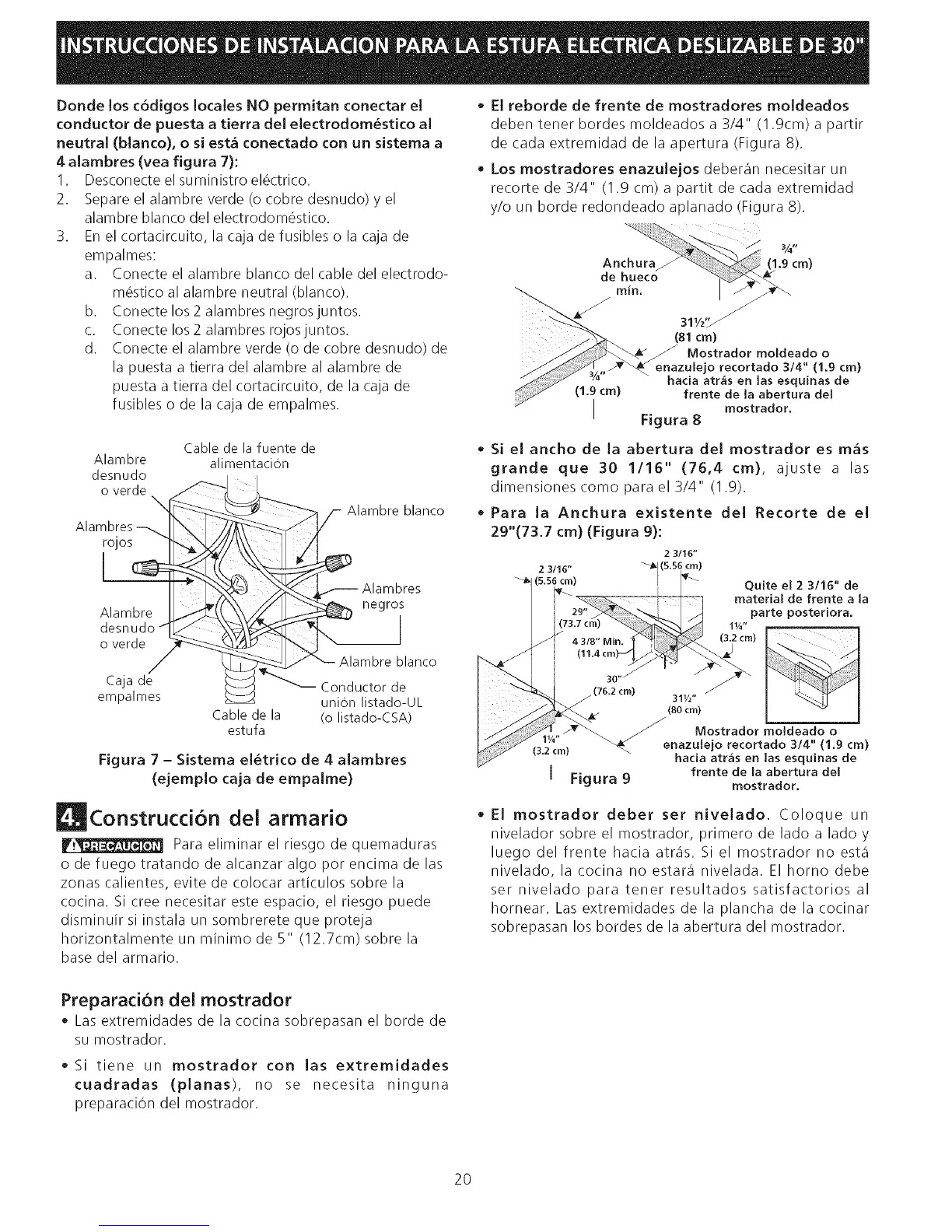

Dondelosc6digoslocalesNOpermitanconectarel
conductordepuestaatierradelelectrodom&sticoal
neutral (blanco), o si est_ conectado con un sistema a
4 alambres (vea figura 7):
1. Desconecte el suministro el_ctrico.
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom_stico.
3. Enel cortacircuito, la caja de fusibles o la caja de
empalmes:
a. Conecte el alambre blanco del cable del electrodo-
m_stico al alambre neutral (blanco).
b. Conecte los 2 alambres negrosjuntos.
c. Conecte los2 alambres rojosjuntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de
puesta a tierra del cortacircuito, de la caja de
fusibles o de la caja de empalmes.
• El reborde de frente de mostradores moldeados
deben tener bordes moldeados a 3/4" (1.9cm) a partir
de cada extremidad de la apertura (Figura 8).
• Los mostradores enazulejos deberan necesitar un
recorte de 3/4" (1.9 cm) a partit de cada extremidad
y/o un horde redondeado aplanado (Figura 8).
(1.9 cm)
I
/
(81 cm)
Mostrador moldeado o
jo recortado 314" (1.9 cm)
hacia atr&s en las esquinas de
frente de la abertura del
mostrador,
Figura 8
Alambre
desnudo
o verde
Alambres
rojos
I
Alambre
desnudo
o verde
Cable de la fuente de
alimentaciOn
Alambre blanco
Alambres
negros
blanco
Caja de Conductor de
empalmes union listado-UL
Cable de la (o listado-CSA)
estufa
Figura 7 - Sistema el_trico de 4 alambres
(ejemplo caja de empalme)
• Si el ancho de la abertura del mostrador es m_s
grande que 30 1116" (76,4 cm), ajuste a las
dimensiones como para el 3/4" (I .9).
• Para la Anchura existente del Recorte de el
29"(73.7 cm) (Figura 9):
2 3116"
2 3/16" _1 (5"si cm)
(5.56 cm)
Quite el 2 3/16" de
material de frente a la
parte posteriora,
11/4-
(3.2 cm)
311/2"
(80 ¢m)
... _ Mostrador moldeado o
1w' _ enazulejo recortado 314" (1.9 cm)
(3.2¢m) hacia atr&s en las esquinas de
I Figura 9 frente de la abertura del
mostrador.
Construction del armario
Para eliminar el riesgo de quemaduras
o de fuego tratando de alcanzar algo por encima de las
zonas calientes, evite de colocar articulos sobre la
cocina. Si cree necesitar este espacio, el riesgo puede
disminuir si instala un sombrerete que proteja
horizontalmente un minimo de 5" (12.7cm) sobre la
base del armario.
• El mostrador deber ser nivelado. Coloque un
nivelador sobre el mostrador, primero de lado a lado y
luego del frente hacia atras. Si el mostrador no esta
nivelado, la cocina no estara nivelada. El homo debe
ser nivelado para tener resultados satisfactorios al
hornear. Las extremidades de la plancha de la cocinar
sobrepasan los hordes de la abertura del mostrador.
Preparad6n del mostrador
• Las extremidades de la cocina sobrepasan el borde de
su mostrador.
• Si tiene un mostrador con las extremidades
cuadradas (planas), no se necesita ninguna
preparaciOn del mostrador.
20
