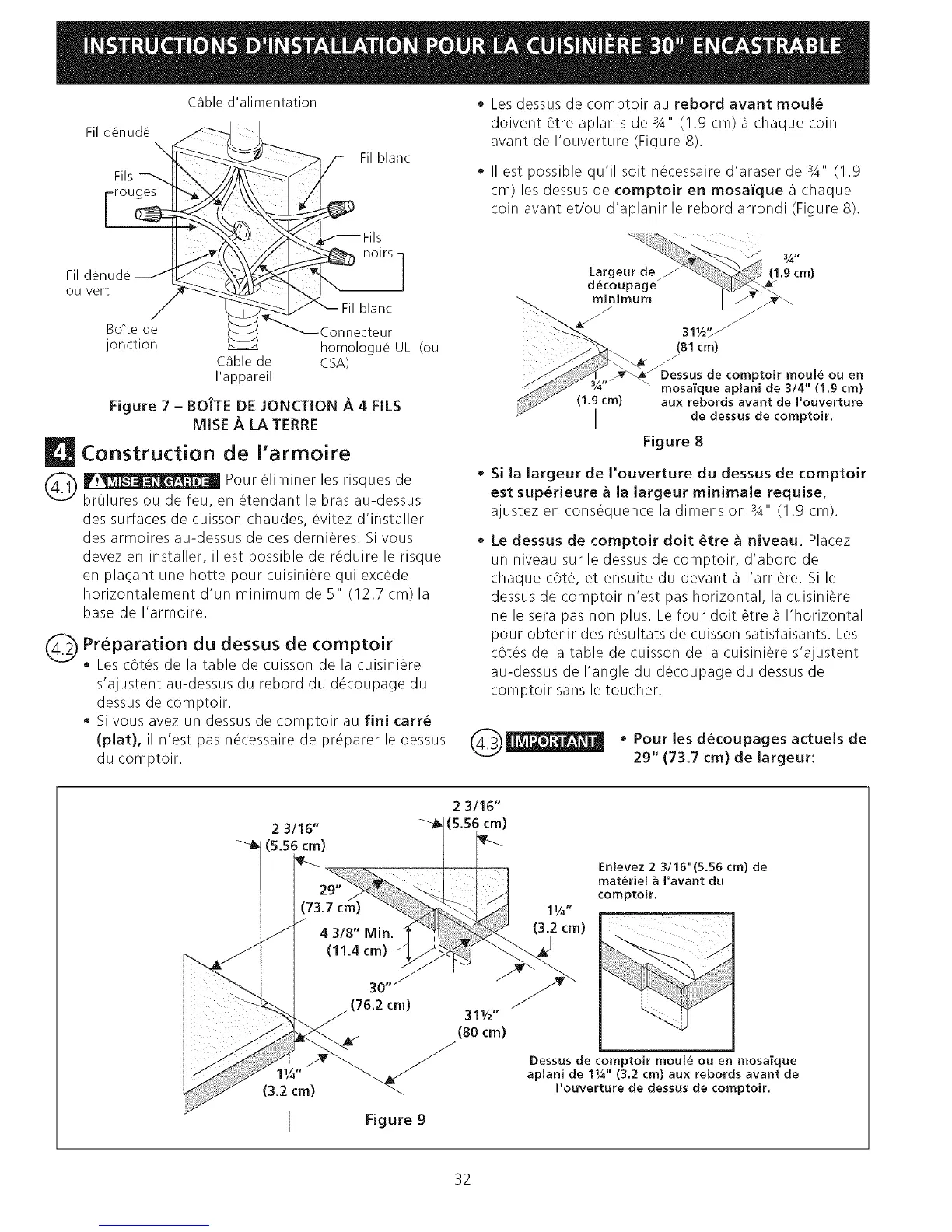

Electrolux EW30ES65GSD - Page 32

C_ble d'alimentation
Fild6nud6
Fils _...._\.\\lr_ -/__
Filblanc
Bo_tede _ _Connecteur
jonction _ homologue UL (ou
C_ble de CSA)
I'appareil
Figure 7 - BO|TE DE JONCTION A 4 FILS
MISE A LATERRE
Construction de I'arrnoire
(_W_ Pour 61iminer les risques de
br01ures ou de feu, en 6tendant le bras au-dessus
des surfaces de cuisson chaudes, 6vitez d'installer
des armoires au-dessus de ces derni_res. Si vous
devez en installer, il est possible de reduire le risque
en plac_antune hotte pour cuisiniere qui exc_de
horizontalement d'un minimum de 5" (12.7 cm)la
base de I'armoire.
©
Preparation du dessus de comptoir
• Les cGt_s de la table de cuisson de la cuisini_re
s'ajustent au-dessus du rebord du d6coupage du
dessus de comptoir.
• Si vous avez un dessus de comptoir au fini cart6
(plat), il n'est pas necessaire de pr6parer le dessus
du comptoir.
* Les dessus de comptoir au rebord avant moul6
doivent 6tre aplanis de 3A" (1.9 cm) a chaque coin
avant de I'ouverture (Figure 8).
II est possible qu'il soit n_cessaire d'araser de 3A" (1.9
cm) les dessus de comptoir en mosai"que a chaque
coin avant et/ou d'aplanir le rebord arrondi (Figure 8).
Largeur de
dOcoupage
minimum
(1.9 cm)
I
(1.9cm)
J
311/2'_
(81cm)
de comptoir moul6 ou en
mosa_'que aplani de 3/4" (1.9 cm)
aux rebords avant de I'ouverture
de dessus de comptoir.
Figure 8
• Si la largeur de I'ouverture du dessus de comptoir
est sup_rieure _ la largeur minimale requise,
ajustez en consequence la dimension 3A" (1.9 cm).
Le dessus de comptoir doit _tre ,_ niveau. Placez
un niveau sur le dessus de comptoir, d'abord de
chaque c6te, et ensuite du devant a I'arri_re. Si le
dessus de comptoir n'est pas horizontal, la cuisini_re
ne le sera pas non plus. Le four doit 6tre a I'horizontal
pour obtenir des r6sultats de cuisson satisfaisants. Les
c6t_s de la table de cuisson de la cuisiniere s'ajustent
au-dessus de I'angle du d6coupage du dessus de
comptoir sans le toucher.
(__ * Pour les d6coupages actuels de
29" (73.7 cm) de largeur:
2 3116"
(5.56 cm)
(73.7 cm)
(3.2 cm)
31_/2"
(80 cm)
Figure 9
11/4'_
(3.2 cm)
Enlevez 2 3/16"(5.56 cm) de
mat6riel a I'avant du
comptoir.
Dessus de comptoir moul6 ou en mosa1"que
aplani de 11A'' (3.2 cm) aux rebords avant de
I'ouverture de dessus de comptoir.
