LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTASINSTRUCClONES PARA USO DEL INSPECTOR LOCAL DE ELECTRIClDAD.
LEA Y GUARDE ESTAS INSTRUCClONES PARA REFERENCIAFUTURA.

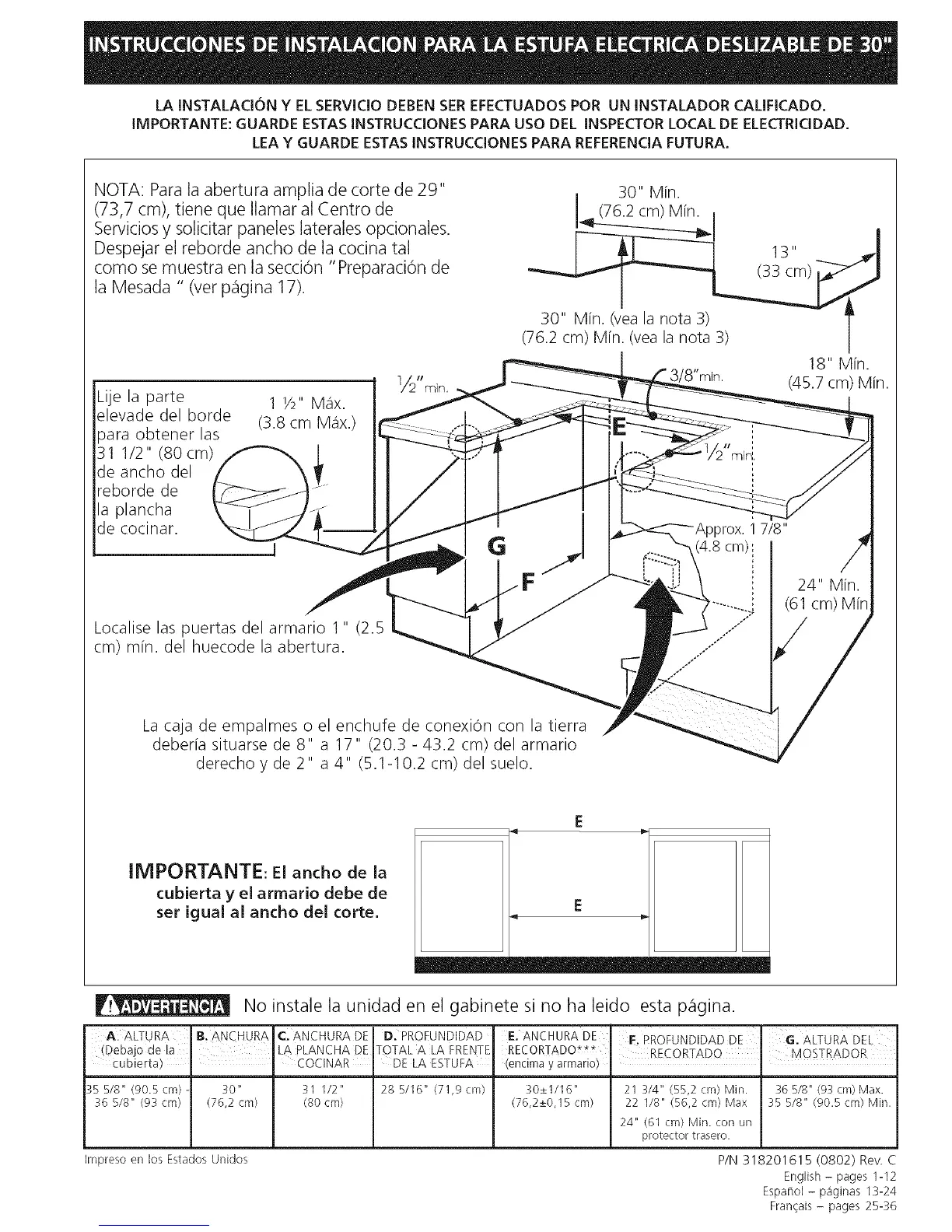

NOTA: Para la abertura amplia de corte de 29"
(73,7 cm), tiene que Ilamar al Centro de
Servicios y solicitar paneles laterales opcionales.
Despejar el reborde ancho de la cocina tal
como se muestra en la secci6n "Preparaci6n de
la Mesada " (ver p_igina 17).
Lije la parte
elevade del borde
para obtener las
31 1/2" (80 cm)
de ancho del
reborde de
la plancha
de cocinar.
Localise las puertas del armario 1" (2.5
cm) min. del huecode la abertura.
30" M[n.
30" Mfn. (yea la nota 3)
(76.2 cm) Mfn. (yea la nota 3)
18" Min.
_"min, (45.7 cm) Min.
24" Min.
(61 cm) Min
La caja de empalmes o el enchufe de conexiOn con la tierra
deberia situarse de 8" a 17" (20.3 - 43.2 cm) del armario
derecho y de 2" a 4" (5.1-10.2 cm) del suelo.
IMPORTANTE: El ancho de la
cubierta y el armario debe de
set igual al ancho del corte.
E
E
No instale la unidad en el gabinete si no ha leido esta p_qgina.
A ALTURA
B. ANCHURA ¢, ANCHURA DE D. PRQEUNDIDAD E. ANCHURADE F. PROFUNDIDADDE GIALTuRADEL
(Debajo de la LA PLANCHA DE TOTAL A LA FRENTE RECORTADO***
cubierta) i . COCINAR DE LA ESTUFA (encima y armario)
35 5/8" (90.5 cm) - 30" 31 I/2" 28 5/I6" (71,9 cm} 30+_I/16" 21 3/4" (55,2 cm) Min. 365/8" (93 cm} Max.
36 518" (93 cm} (76,2 cm} (80 cm) (76,2_+0,15 cm} 22 118" (56,2 cm) Max 35 518" (90.5 cm} Min.
24" (61 cm} Min. con un
protector trasero.
Impreso en los Estados Unidos P/N 318201 615 (0802) Rev. C
