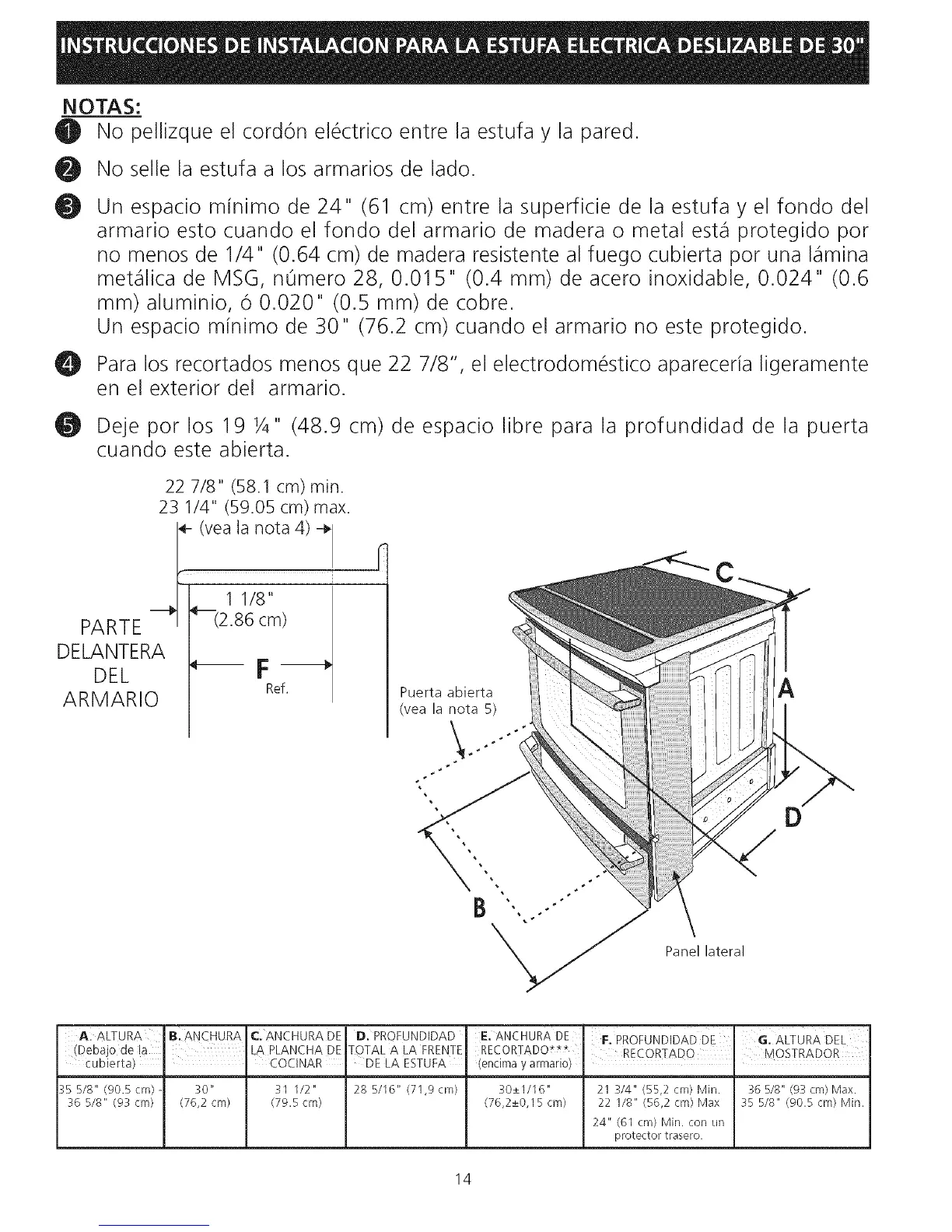

NOTAS:
O No pellizque el cord6n el_ctrico entre la estufa y la pared.
No selle la estufa a los armarios de lado.
Un espacio minimo de 24" (61 cm) entre la superficie de la estufa y el fondo del
armario esto cuando el fondo del armario de madera o metal est_Sprotegido por
no menos de 1/4" (0.64 cm) de madera resistente al fuego cubierta por una I_Smina
met_qlica de MSG, n0mero 28, 0.015" (0.4 mm) de acero inoxidable, 0.024" (0.6
mm) aluminio, 6 0.020" (0.5 mm) de cobre.
Un espacio minimo de 30" (76.2 cm) cuando el armario no este protegido.
_t_ Para los recortados menos que 22 7/8", el electrodom_stico apareceria ligeramente
en el exterior del armario.
O! Deje por los 19 Y4" (48.9 cm) de espacio libre para la profundidad de la puerta
cuando este abierta.
22 7/8" (58.1 cm) min.
23 1/4" (59.05 cm) max.
(vea la nota 4) ÷
/ 1 1/8" '
PARTE _ (2.86 cm)
DELANTERA
DEL _ F
Ref.
ARMARIO
Puerta abierta
(vea la nota 5)
A
Panel lateral
ALALTURA B. ANCHURA C. ANCHURADE D. PROFUNDIDAD E. ANCHURADE IS.RROFUNDIDADDE GIALTuRADEL
(Debajo de la . LA PLANCHA DE TOTAL A LA FRENT[ RECORTADO*** _ RECORTADO MOSTRADOR
cubierta) _ COCINAR DE LA ESTUFA (encima y armario) .
35 5/8" (90.5 cm} 30" 31 I/2" 28 5/I6" (71,9 cm) 30+_I/I6" 21 3/4" (55,2 cm) Min. 365/8" (93 cm) Max.
36 5/8" (93 crn) (76,2 cm} (79.5 cm} (76,2_+0,15 cm) 22 1/8" (56,2 cm} Max 35 5/8" (90.5 cm} Min.
24" (61 cm) Min. con tin
protector trasero.
