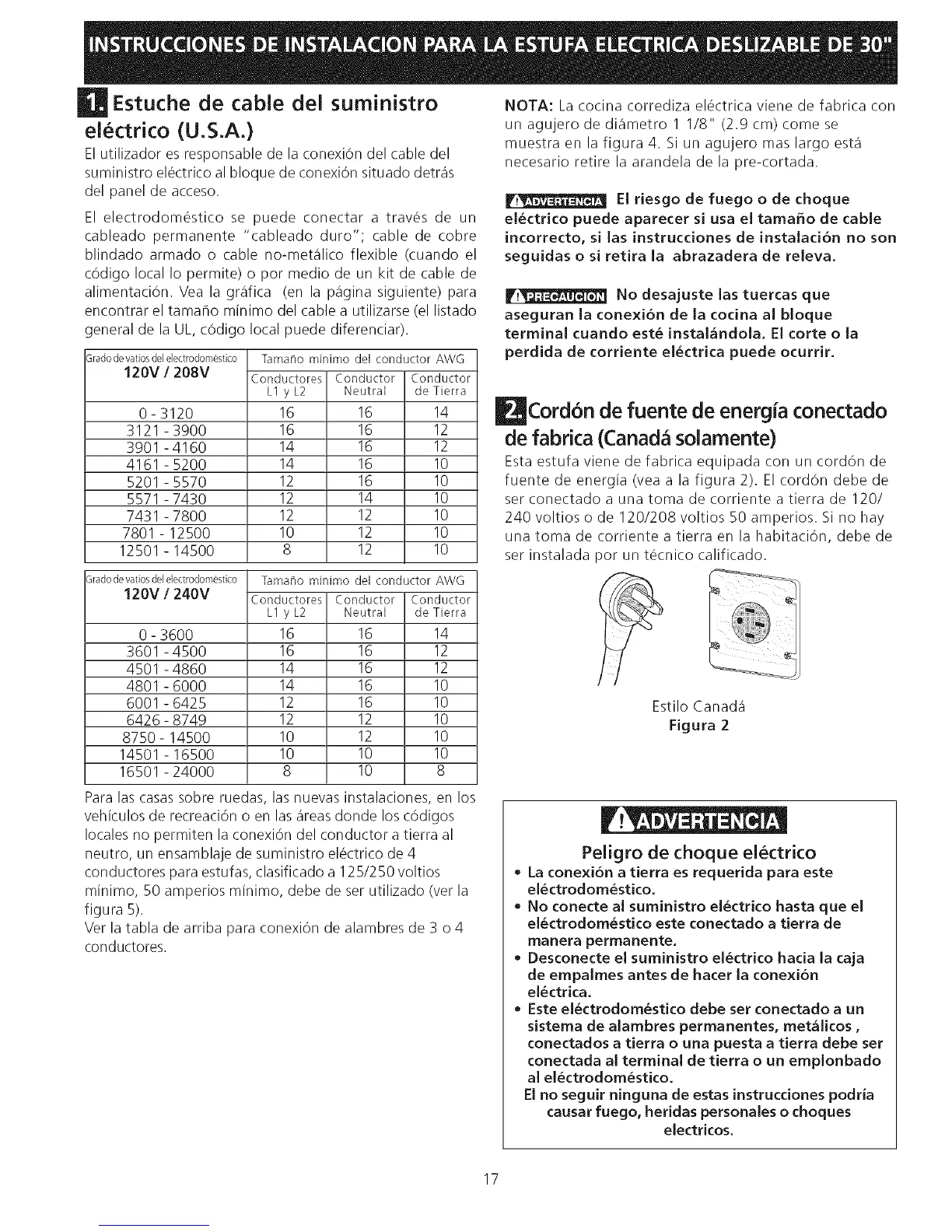

Estuche de cable dei suministro NOTA: La cocina corrediza electrica viene de fabrica con
ei ctrico (U.S.A.)
Elutilizador es responsable de la conexi6n del cable del
suministro el_ctrico al bloque de conexiOn situado detras
del panel de acceso.
El electrodomOstico se puede conectar a traves de un
cableado permanente "cableado duro'; cable de cobre
blindado armado o cable no-metalico flexible (cuando el
c6digo local Io permite) o por medio de un kit de cable de
alimentaci6n. Vea la grafica (en la pagina siguiente) para
encontrar el tamaho minimo del cable a utilizarse (el listado
general de la UL, c6digo local puede diferenciar).
@adode vatios delelectrodom_stico
120V / 208V
0-3120
3121-3900
3901-4160
4161-5200
5201-5570
5571-7430
7431-7800
7801-12500
12501-14500
Tamaho minimo del conductor AWG
Conductores
L1 yL2
16
16
14
14
12
12
12
10
8
Conductor Conductor
Neutral de Tierra
16 14
16 12
16 12
16 10
16 10
14 10
12 10
12 10
12 10
@adode vatios delelectrodom@stico
120V / 240V
0-3600
3601-4500
4501-4860
4801-6000
6001-6425
6426-8749
8750-14500
14501-16500
16501-24000
Tamaho minimo
Conductores
L1 yL2
16
16
14
14
12
12
10
10
8
del conductor AWG
Conductor Conductor
Neutral de Tierra
16 14
16 12
16 12
16 10
16 10
12 10
12 10
10 10
10 8
un agujero de diametro 1 1/8" (2.9 cm) come se
muestra en la figura 4. Si un agujero mas largo esta
necesario retire la arandela de la pre-cortada.
El riesgo de fuego o de choque
el_ctrico puede aparecer si usa el tamaffo de cable
incorrecto, si las instrucciones de instalaci6n no son
seguidas o si retira la abrazadera de releva.
I_ No desajuste las tuercas que
aseguran la conexi6n de la cocina al bloque
terminal cuando est_ instal&ndola. El corte o la
perdida de corriente el_ctrica puede ocurrir.
CordOn de fuente de energJa conectado
de fabrica (Canad solamente)
Esta estufa viene de fabrica equipada con un cordon de
fuente de energia (yea a la figura 2). El cordon debe de
ser conectado a una toma de corriente a tierra de 120/
240 voltios o de 120/208 voltios 50 amperios. Si no hay
una toma de corriente a tierra en la habitaciOn, debe de
ser instalada por un tOcnico calificado.
Estilo Canada
Figura 2
Para lascasassobre ruedas, las nuevas instalaciones, en los
vehiculos de recreaciOn o en las areas donde los cOdigos
locales no permiten la conexiOn del conductor a tierra al
neutro, un ensamblaje de suministro el_ctrico de 4
conductores para estufas, clasificado a 125/250 voltios
minimo, 50 amperios minimo, debe de ser utilizado (ver la
figura 5).
Ver la tabla de arriba para conexiOn de alambres de 3 o 4
conductores.
Peligro de choque el_ctrico
• La conexi6n a tierra es requerida para este
el_ctrodom_stico.
• No conecte al suministro el_ctrico hasta que el
el_ctrodom_stico este conectado a tierra de
manera permanente.
• Desconecte el suministro el_ctrico hacia la caja
de empalmes antes de hater la conexi6n
el_ctrica.
• Este el_ctrodom_stJco debe set conectado a un
sistema de alambres permanentes, met_licos,
conectados a tierra o una puesta a tierra debe set
conectada al terminal de tierra o un emplonbado
al el_ctrodom_stico.
El no seguir ninguna de estas instrucciones podrJa
causar fuego, heridas personales o choques
electricos.
17
