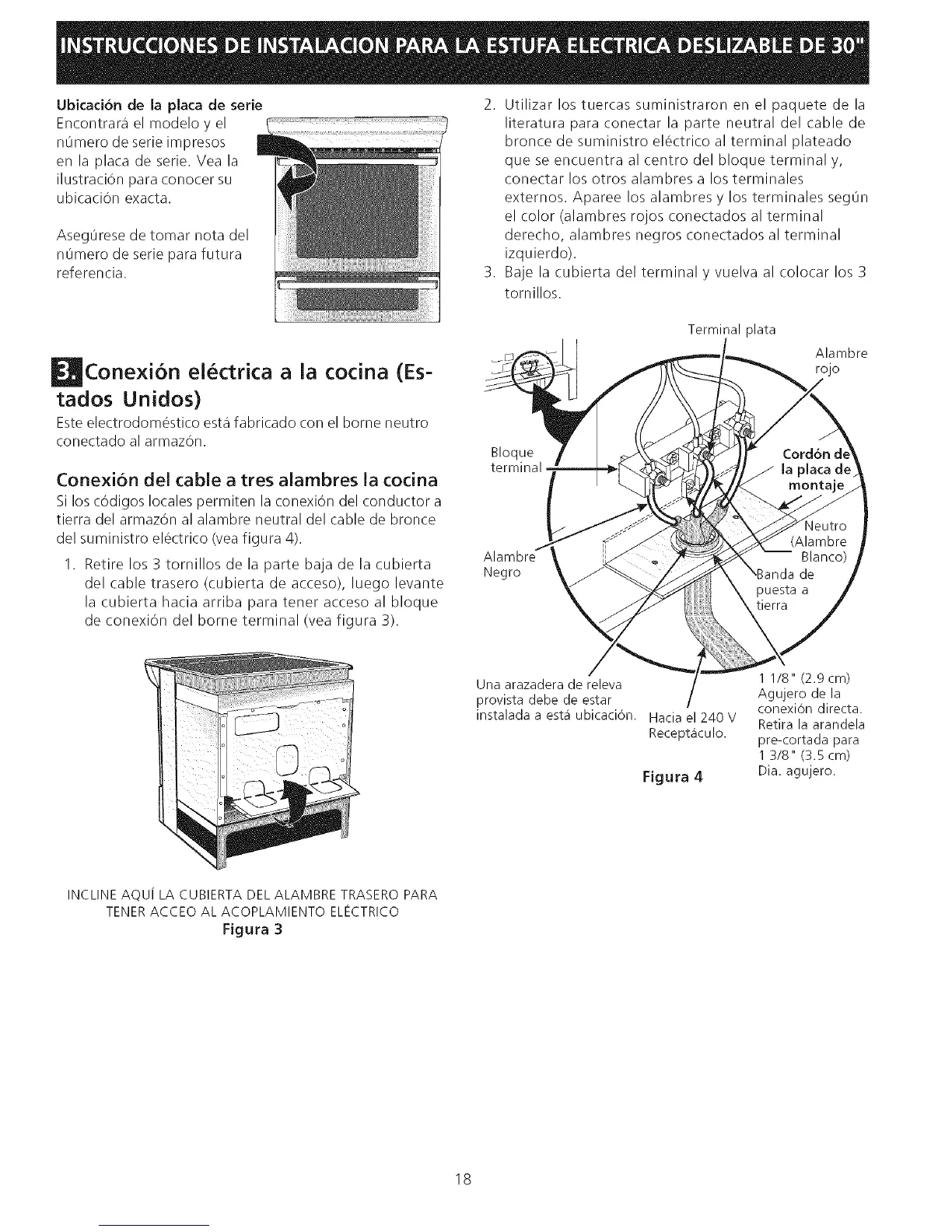

Ubicaci6ndelaplatadeserie
Encontraraelmodeloyel
n0merodeserieimpresos
enlaplatadeserie.Veala
ilustraciOnparaconocersu
ubicaciOnexacta.
Aseg0resedetomarnotadel
nOmerodeserieparafutura
referencia.
2. Utilizarlostuercassuministraronenel paquetedela
literaturaparaconectarlaparteneutraldelcablede
broncedesuministroel6ctricoalterminalplateado
queseencuentraalcentrodelbloqueterminaly,
conectarlosotrosalambresalosterminales
externos.ApareelosalambresylosterminalessegOn
elcolor(alambresrojosconectadosalterminal
derecho,alambresnegrosconectadosalterminal
izquierdo).
3. Bajelacubiertadelterminaly vuelvaalcolocarlos3
tornillos.
i lkonexi6n el ctrica a la cocina (Es-
tados Unidos)
Este electrodom_stico esta fabricado con el borne neutro
conectado al armaz6n.
Conexi6n del cable a tres alambres la codna
Si los c6digos locales perrniten la conexi6n del conductor a
tierra del armaz6n al alambre neutral del cable de bronce
del suministro el6ctrico (yea figura 4).
I. Retire los 3 tornillos de la parte baja de la cubierta
del cable trasero (cubierta de acceso), luego levante
la cubierta hacia arriba para tener acceso al bloque
de conexi6n del borne terminal (yea figura 3).
Bloque
terminal
Negro
Terminal plata
Alambre
rojo
Una arazadera de releva
provista debe de estar
instalada a est.1 ubicaciOn. Hacia el 240 V
Recept_iculo.
Figura 4
1 1/8" (2.9 cm)
Agujero de la
conexion directa.
Retira la arandela
pre-cortada para
1 3/8" (3.5 cm)
Dia. agujero.
INCLINE AQU/LA CUBIERTA DEL ALAMBRE TRASERO PARA
TENER ACCEO AL ACOPLAMIENTO ELECTRICO
Figura 3
18
