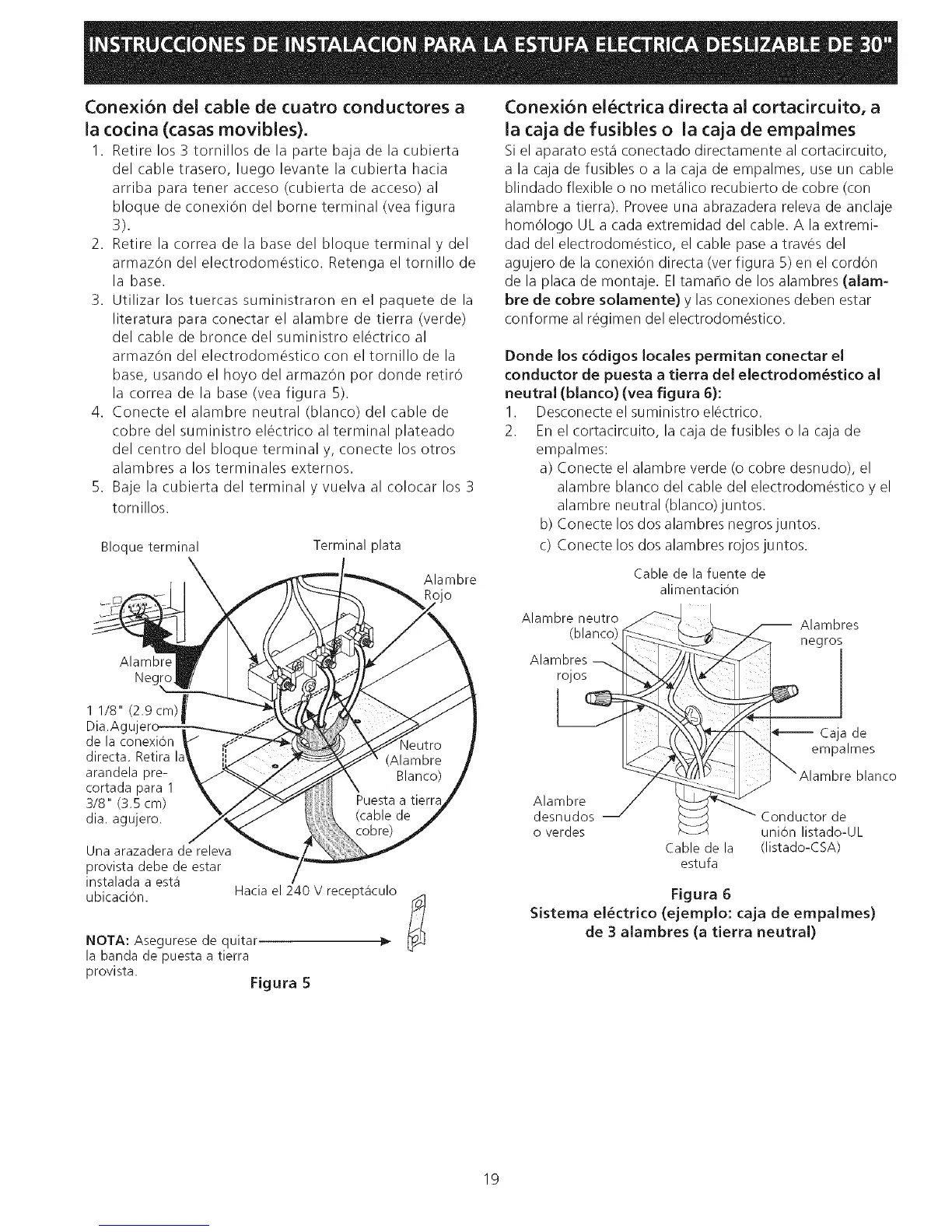

ConexiOn del cable de cuatro conductores a
la cocina (casas movibles).
1. Retire los 3 tornillos de la parte baja de la cubierta
del cable trasero, luego levante la cubierta hacia
arriba para tener acceso (cubierta de acceso) al
bloque de conexiOn del borne terminal (yea figura
3).
2. Retire la correa de la base del bloque terminal y del
armazOn del electrodom_stico. Retenga el tornillo de
la base.
3. Utilizar los tuercas suministraron en el paquete de la
literatura para conectar el alambre de tierra (verde)
del cable de bronce del suministro el_ctrico al
armazOn del electrodom_stico con el tornillo de la
base, usando el hoyo del armazOn por donde retir6
la correa de la base (vea figura 5).
4. Conecte el alambre neutral (blanco) del cable de
cobre del suministro el_ctrico al terminal plateado
del centro del bloque terminal y, conecte los otros
alambres a los terminales externos.
5. Baje la cubierta del terminal y vuelva al colocar los 3
tornillos.
Bloque terminal
Terminal plata
Alambre
Conexion el_ctrica directa al cortadrcuito, a
la caja de fusibles o la caja de empalmes
Si el aparato esta conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metalico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homOlogo UL a cada extremidad del cable. A la extremi-
dad del electrodom_stico, el cable pase a trav_s del
agujero de la conexiOn directa (ver figura 5) en el cordon
de la plata de montaje. Eltamaho de los alambres (alam-
bre de cobre solamente) y lasconexiones deben estar
conforme al r_gimen del electrodomestico.
Donde los cOdigos locales permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco) (vea figura 6):
I. Desconecte el suministro el_ctrico.
2. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodom_stico y el
alambre neutral (blanc@juntos.
b) Conecte los dos alambres negrosjuntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentacion
Alambre
Ne( o.
Alambre neutro Alambres
(blanc@
negros
Alambres
rojos
1 1/8" (2.9 cm)
Dia.Ac '
de la conexion
directa. Retira
arandela pre-
cortada para 1
3/8" (3.5 cm)
dia. agujero.
Una arazadera de releva
provista debe de estar
instalada a est.1
ubicaciOn. Hacia el 240 V recept_iculo
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 5
Caja de
empalmes
Alambre
desnudos
o verdes
Cable de la
estufa
Conductor de
uni6n listado-UL
(listado-CSA)
Figura 6
Sisterna el_ctrico (ejemplo: caja de ernpalrnes)
de 3 alambres (a tierra neutral)
19
