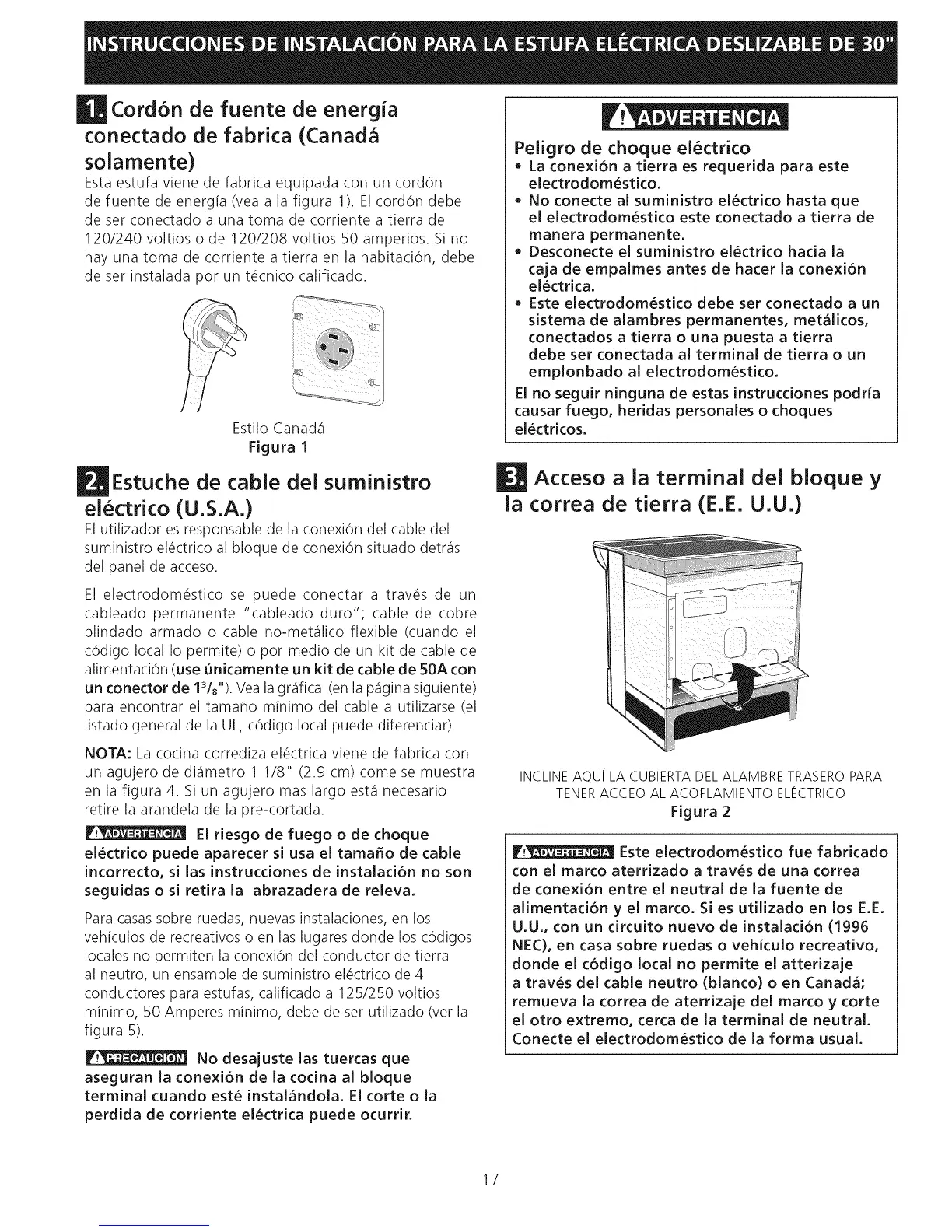

Cordon de fuente de energia
conectado de fabrica (Canada
solamente)
Esta estufa viene de fabrica equipada con un cordon
de fuente de energia (vea a la figura 1). El cordon debe
de ser conectado a una toma de corriente a tierra de
120/240 voltios o de 120/208 voltios 50 amperios. Si no
hay una toma de corriente a tierra en la habitaciOn, debe
de ser instalada por un t_cnico calificado.
Estilo Canada1
Figura 1
Estuche de cable del suministro
electrico (U.S.A.)
El utilizador es responsable de la conexiOn del cable del
suministro el@ctricoal bloque de conexi6n situado detr_is
del panel de acceso.
El electrodom_stico se puede conectar a trav_s de un
cableado permanente "cableado duro"; cable de cobre
blindado armado o cable no-met_ilico flexible (cuando el
cOdigo local Io permite) o por medio de un kit de cable de
alimentaciOn (use unicamente un kit de cable de 50A con
un conector de 13/8").Vea la gr_ifica (en la p_iginasiguiente)
para encontrar el tamaho minimo del cable a utilizarse (el
listado general de la UL, cOdigo local puede diferenciar).
NOTA: La cocina corrediza el_ctrica viene de fabrica con
un agujero de di_imetro 1 1/8" (2.9 cm) come se muestra
en la figura 4. Si un agujero mas largo est,1 necesario
retire la arandela de la pre-cortada.
El riesgo de fuego o de choque
el_ctrico puede aparecer si usa el tama_o de cable
incorrecto, si las instrucdones de instalaci6n no son
seguidas o si retira la abrazadera de releva.
Para casassobre ruedas, nuevas instalaciones, en los
vehiculos de recreativos o en las lugares donde los cOdigos
locales no permiten la conexiOn del conductor de tierra
al neutro, un ensamble de suministro el_ctrico de 4
conductores para estufas, calificado a 125/250 voltios
minimo, 50 Amperes minimo, debe de ser utilizado (ver la
figura 5).
No desajuste las tuercas que
aseguran la conexi6n de ia codna al bloque
terminal cuando est_ instalandola. El corte o la
perdida de corriente electrica puede ocurrir.
Peligro de choque electrico
• La conexion a tierra es requerida para este
electrodom_stico.
• No conecte al suministro electrico hasta que
el electrodom_stico este conectado a tierra de
manera permanente.
• Desconecte el suministro electrico hada la
caja de empalmes antes de hacer la conexion
electrica.
• Este electrodom_stico debe set conectado a un
sistema de alambres permanentes, metalicos,
conectados a tierra o una puesta a tierra
debe set conectada al terminal de tierra o un
emplonbado al electrodom_stico.
El no seguir ninguna de estas instrucdones podria
causar fuego, heridas personales o choques
electricos.
| Acceso a la terminal del bloque y
la correa de tierra (E.E.U.U.)
INCLINE AQU{ LA CUBIERTA DEL ALAMBRE TRASERO PARA
TENERACCEO AL ACOPLAMIENTO ELECTRICO
Figura 2
F_ Este electrodom_stico fue fabricado
con el marco aterrizado a traves de una correa
de conexion entre el neutral de la fuente de
alimentacion y el marco. Si es utilizado en los E.E.
U.U., con un circuito nuevo de instalacion (1996
NEC), en casa sobre ruedas o vehiculo recreativo,
donde el codigo local no permite ei atterizaje
a trav_s del cable neutro (blanco) o en Canada,
remueva la correa de aterrizaje del marco y corte
el otto extremo, cerca de la terminal de neutral.
Conecte el electrodom_stico de la forma usual
17
