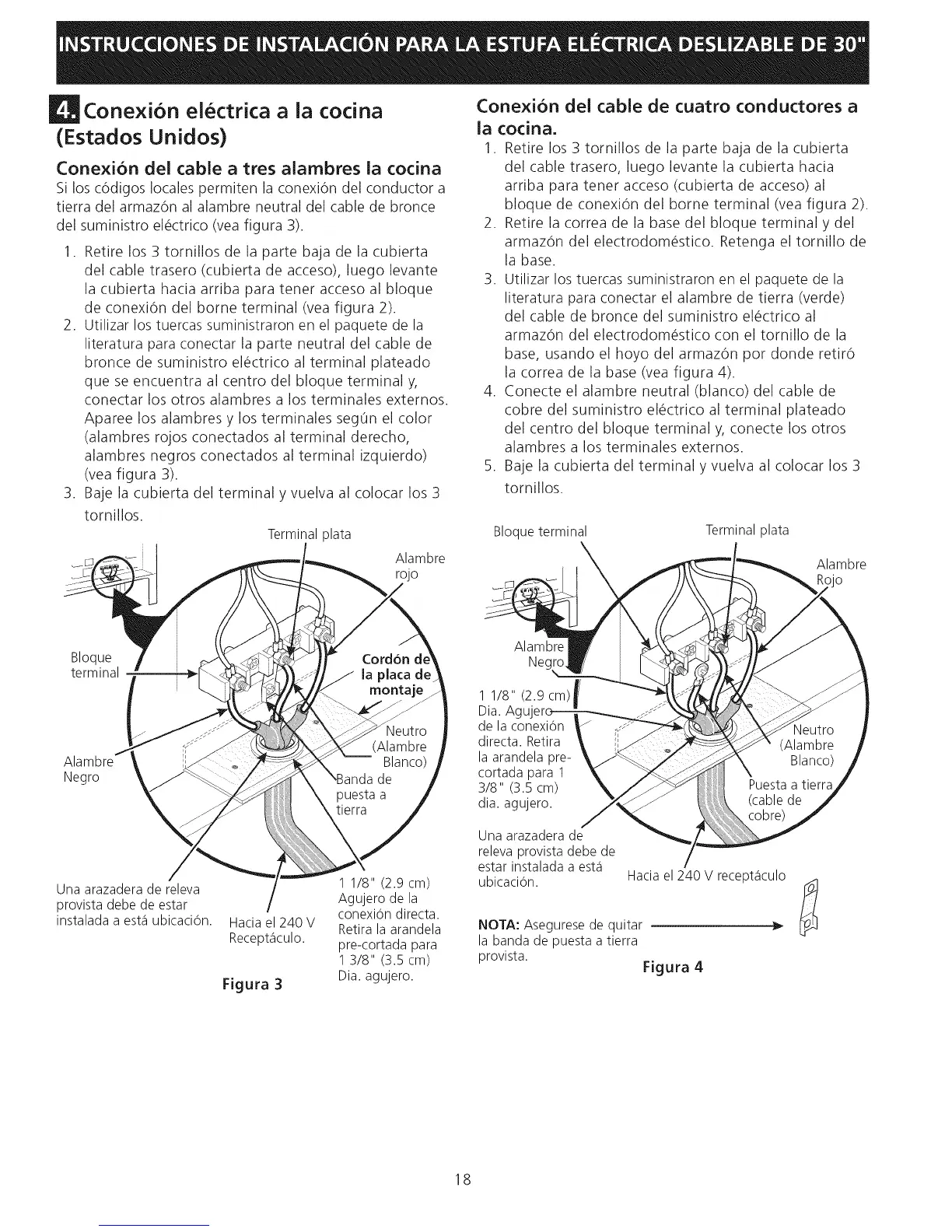

! Conexi6n electrica a la codna
(Estados Unidos)
Conexi6n del cable a tres alambres ia cocina
Si los c6digos locales permiten la conexi6n del conductor a
tierra del armaz6n al alambre neutral del cable de bronce
del suministro el@ctrico(vea figura 3).
1. Retire los 3 tornillos de la parte baja de la cubierta
del cable trasero (cubierta de acceso), luego levante
la cubierta hacia arriba para tener acceso al bloque
de conexi6n del borne terminal (vea figura 2).
2. Utilizar los tuercas suministraron en el paquete de la
literatura para conectar la parte neutral del cable de
bronce de suministro el_ctrico al terminal plateado
que se encuentra al centro del bloque terminal y,
conectar los otros alambres a los terminales externos.
Aparee los alambres y los terminales seg0n el color
(alambres rojos conectados al terminal derecho,
alambres negros conectados al terminal izquierdo)
(vea figura 3).
3. Baje la cubierta del terminal y vuelva al colocar los 3
tornillos.
Terminalplata
Alambre
rojo
Conexi6n del cable de cuatro conductores a
ia codna.
1. Retire los 3 tornillos de la parte baja de la cubierta
del cable trasero, luego levante la cubierta hacia
arriba para tener acceso (cubierta de acceso) al
bloque de conexi6n del borne terminal (vea figura 2).
2. Retire la correa de la base del bloque terminal y del
armaz6n del electrodom@stico. Retenga el tornillo de
la base.
3. Utilizar los tuercas suministraron en el paquete de la
literatura para conectar el alambre de tierra (verde)
del cable de bronce del suministro el@ctrico al
armaz6n del electrodom@stico con el tornillo de la
base, usando el hoyo del armaz6n por donde retir6
la correa de la base (vea figura 4).
4. Conecte el alambre neutral (blanco) del cable de
cobre del suministro el@ctrico al terminal plateado
del centro del bloque terminal y, conecte los otros
alambres a los terminales externos.
5. Baje la cubierta del terminal y vuelva al colocar los 3
tornillos.
Bloque terminal Terminal plata
Alambre
'O
Bloque
terminal
Negro
Una arazadera de releva
provista debe de estar
instalada a est,1 ubicaci6n.
Hacia el 240 V
Recept_iculo.
Figura 3
1 1/8" (2.9 cm)
Agujero de la
conexi6n directa.
Retira la arandela
pre-cortada para
1 3/8" (3.5 cm)
Dia. agujero.
Alambre
Nec
1 1/8" (2.9 cm
Dia. A
de la conexi6n
directa. Retira
la arandela pre-
cortada para 1
3/8" (3.5 cm)
dia. agujero.
Una arazadera de
releva provista debe de
estar instalada a est,1
ubicaci6n.
Hacia el 240 V recept_iculo
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 4
18
