12. INSTALLATION
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.

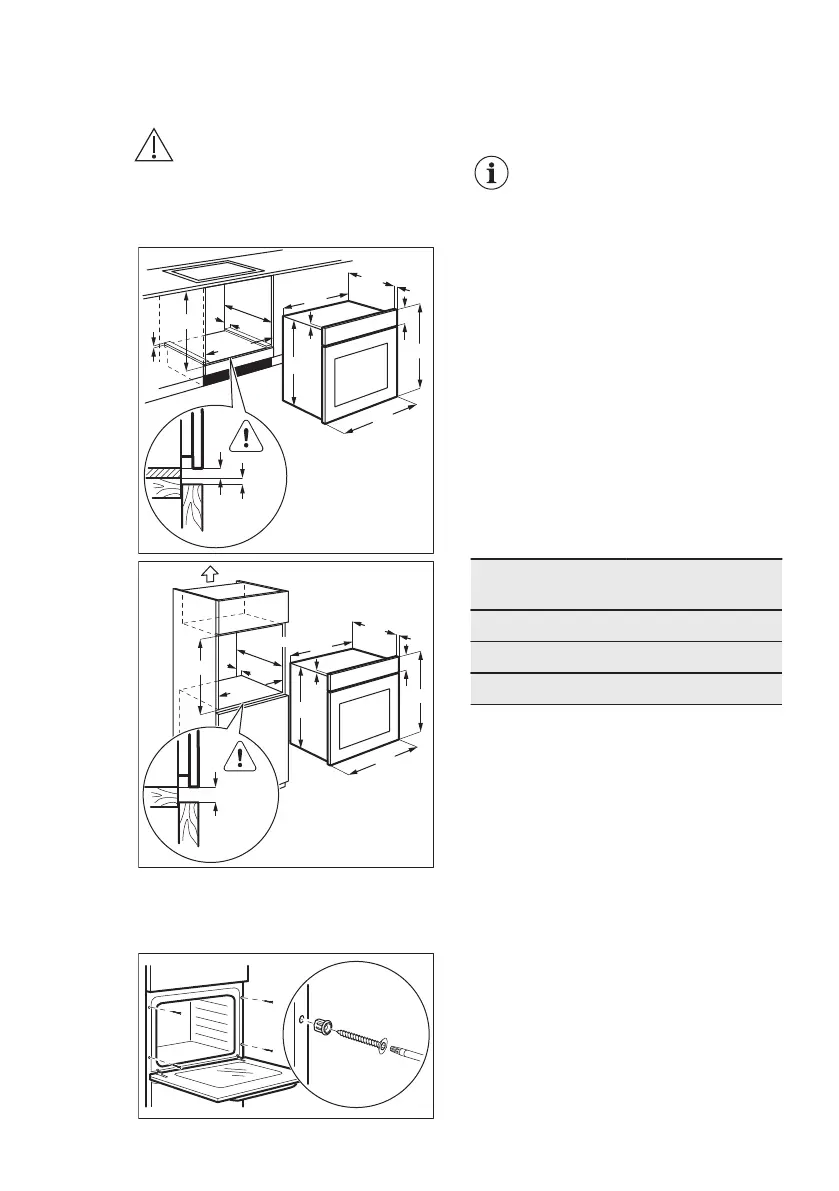

12.1 Encastrement
589
594
114
19
21540
570
558
min. 550
20
6
600
min. 560
3
6
min. 550
20
580
min. 560
589
594
114
19
21540
570
558
9
12.2 Fixation de l'appareil au
meuble
12.3 Installation électrique
Le fabricant ne pourra être
tenu pour responsable si
vous ne respectez pas les
précautions de sécurité du
chapitre « Consignes de
sécurité ».
Cet appareil n'est fourni qu'avec un câble
d'alimentation.
12.4 Câble
Types de câbles compatibles pour
l'installation ou le remplacement :
H07 RN-F, H05 RN-F, H05 RRF, H05
VV-F, H05 V2V2-F (T90), H05 BB-F
Pour la section du câble, consultez la
puissance totale sur la plaque
signalétique. Vous pouvez également
consulter le tableau :
Puissance totale
(W)
Section du câble
(mm²)
maximum 1 380 3 x 0.75
maximum 2 300 3 x 1
maximum 3 680 3 x 1.5
Le fil de masse (fil jaune/vert) doit faire
2 cm de plus que les fils de phase et
neutre (fils bleu et marron).
FRANÇAIS 47
