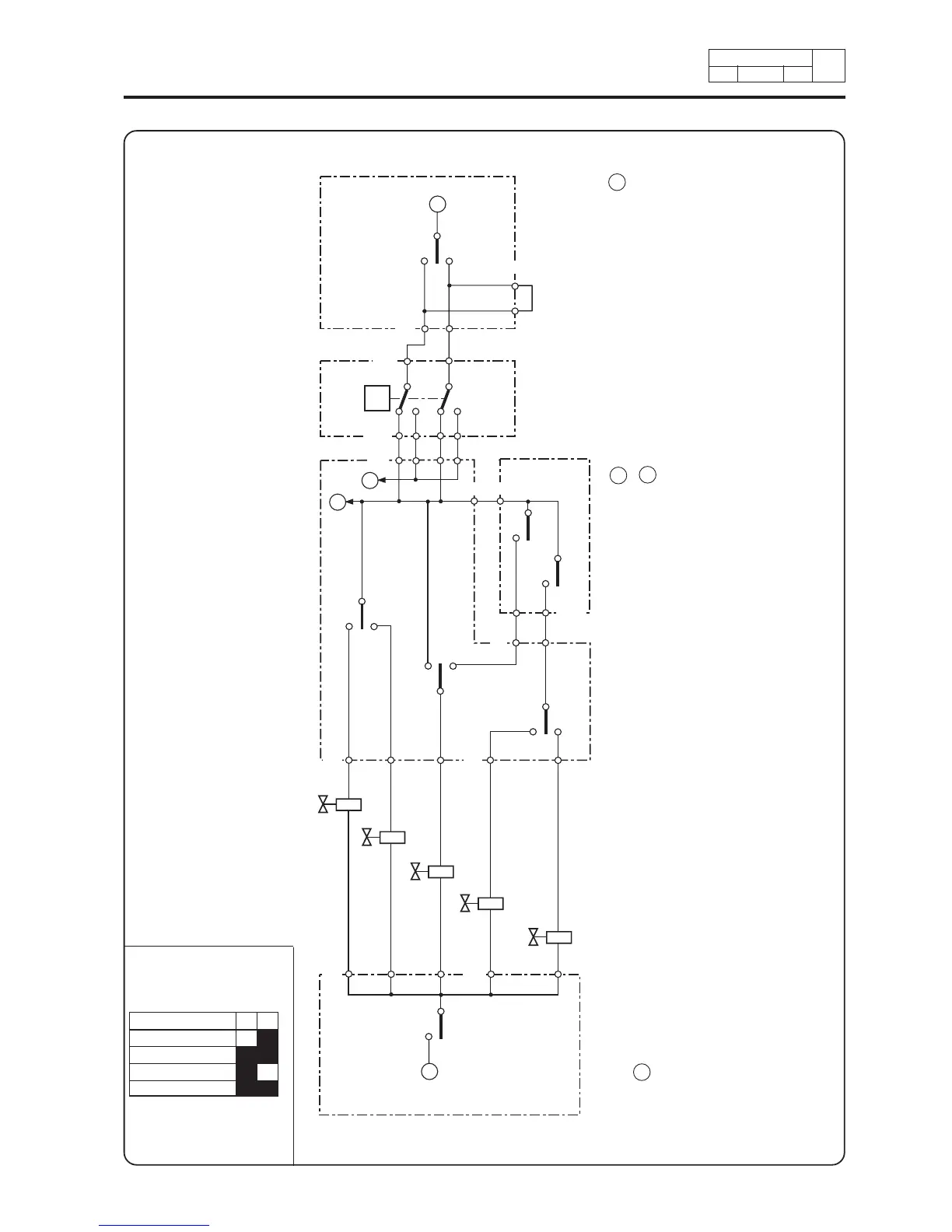

1570
B = Power supply, see function
diagram ''Power Supply and Start''
(1) Timer row 13
a: Level 1
b: Level 2
(2) Shackle X77:5-6
shackle closed: only high water level
shackle cut-off: low and high water level
(3) B1 Level control
E F = voltage supply to other
function sequences
(4) Timer row 2
(5) Timer row 1
(6) Timer row 14
a: Inlet valve Y11
b: Inlet valve Y13
(7) Timer row 5
a: Inlet valve Y12
b: Inlet valve Y12
(8) Timer row 10
a: Inlet valve Y22
b: Inlet valve Y24
(9) Y11 Water valve, cold, detergent 1
(10) Y13 Water valve, cold, detergent 3
(11) Y12 Water valve, cold, detergent 2
(12) Y24 Water valve, hot, drum
(13) Y22 Water valve, hot, detergent 2
(14) K51 Relay, timer rapid advance
(15) C = Power supply, see function
diagram ''Power Supply and Start''
Timer
Timer
Pogram
selector
Level
control
Timer
1 Cold
2 Warm
3 Hot
4 Perm. press
