ELGA PC220DIBPM3 - Page 16

INSTALLATION
2
or
3
or
or

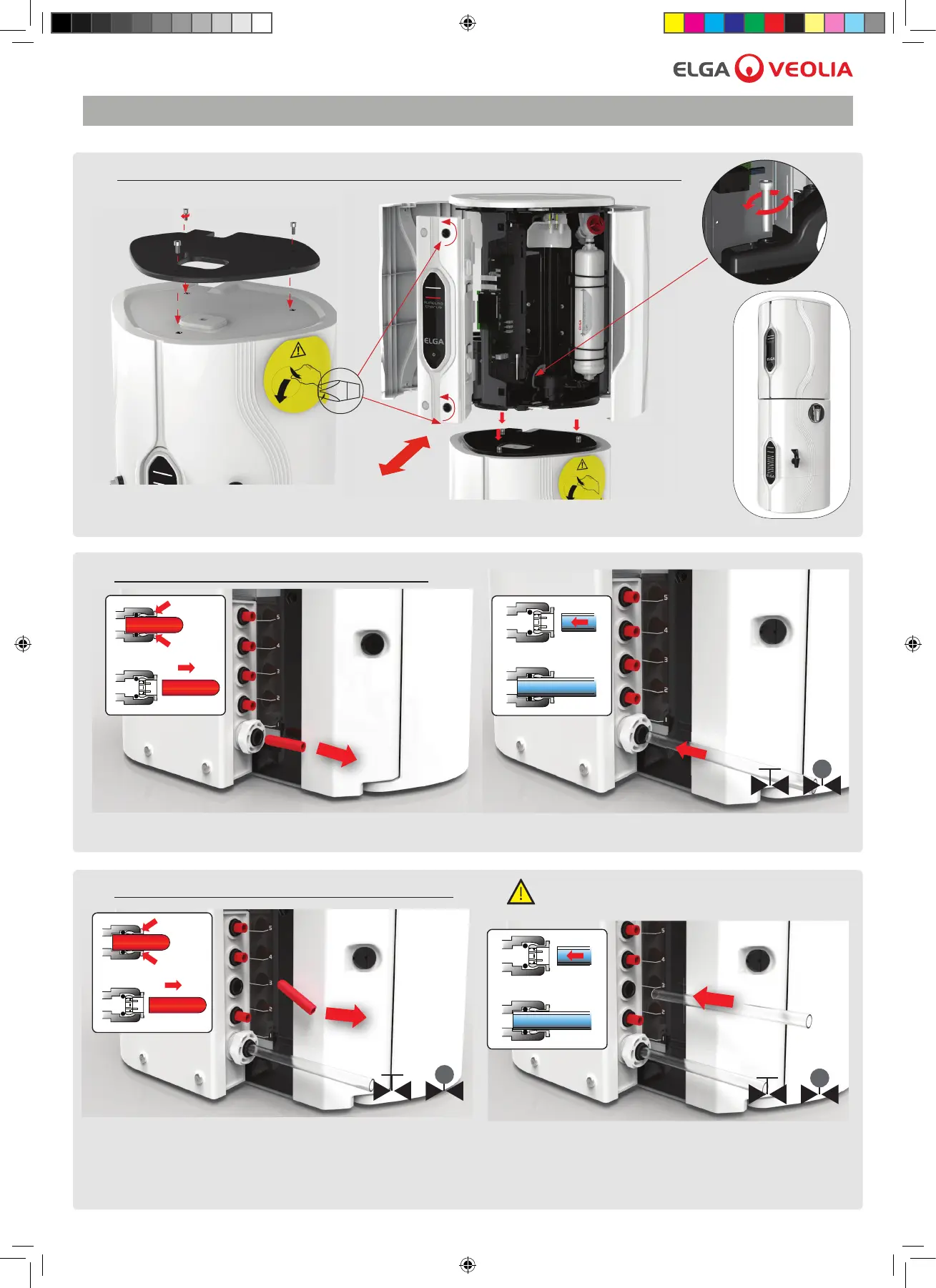

RÉSERVOIR D’EMPILEMENT MODULAIRE CI-DESSOUS (EN OPTION)
1b
a. Vissez la plaque du réservoir.
• Plaque support 15 / 30L UNIQUEMENT
b. Placez-la sur le réservoir, bien en face des
têtes d’écrous. Vissez le boulon d’assemblage (FXBOYR301716).
RACCORDEMENT À L’EAU (PORT No. 1)
a. Retirez les bouchons de transport du
raccordement d’admission d’eau.
b. Poussez fermement une extrémité du tuyau fourni dans le
connecteur d’eau en veillant à sa bonne  xation.
RACCORDEMENT DU REJET (PORT NO.3)
a. Retirez les bouchons de transport du
raccordement de sortie d’eau.
Raccordez l’autre extrémité des tubes de vidange et de trop-plein à un évier ou à un drain approprié capable de supporter au
moins 1,5 l / min. Le point de vidange doit avoir une gravité inférieure au niveau de l’unité et tous les raccordements directs au
drain doivent avoir un dispositif anti-retour d’air installé.
b. Poussez fermement une extrémité du tuyau fourni dans
le connecteur d’eau en veillant à sa bonne  xation.
Assurez-vous que le tuyau de vidange n’est
pas dans les eaux usées.
MISE EN GARDE!
Robinet à tournant
sphérique 8mm
Robinet à tournant
sphérique 8mm
