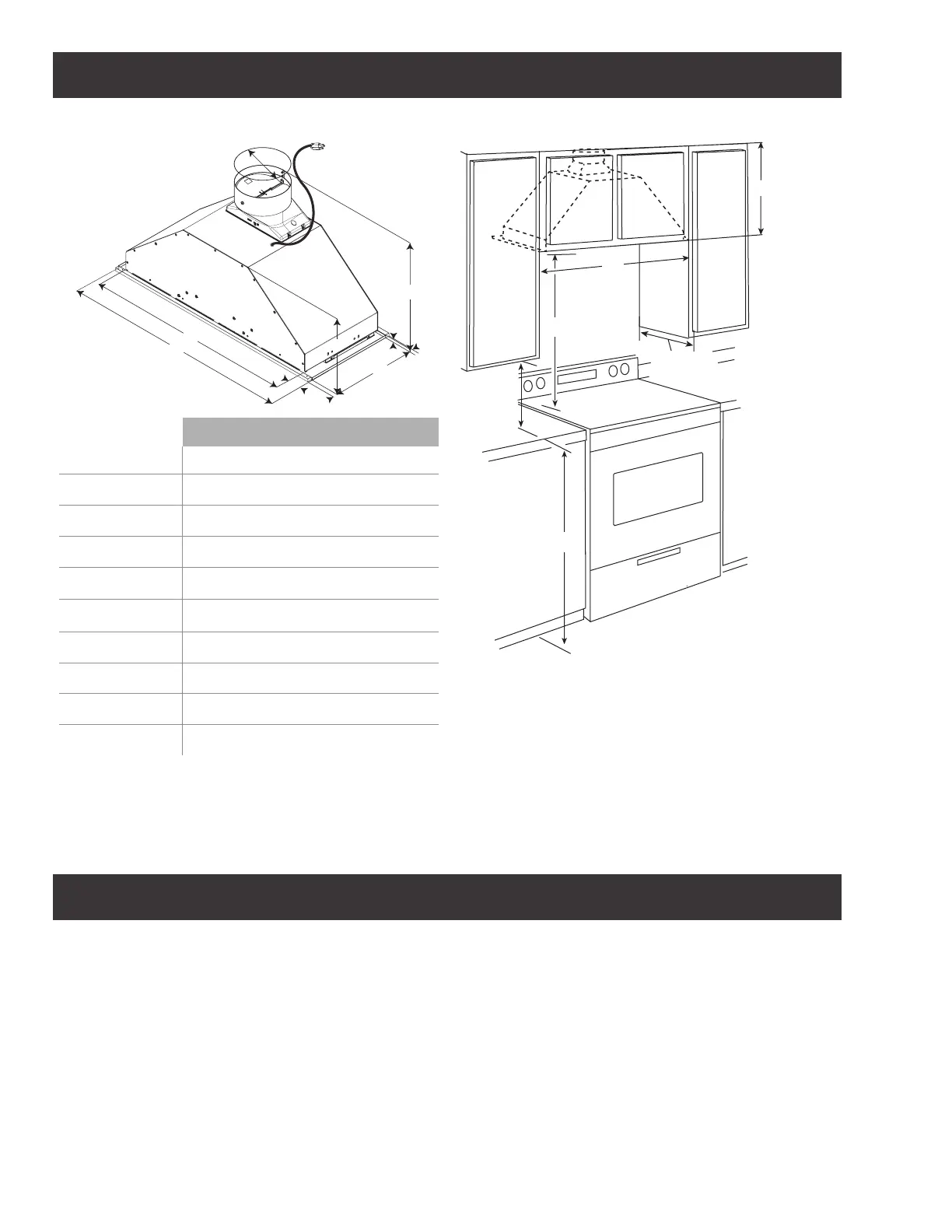

EXIGENCES D’EMPLACEMENT
Dimensions du produit
I* - Barres d’espacement
Pour une utilisation lorsque
la profondeur del cabinet
est supérieure à 12“.
E
A
B
C
F
G
H
D
I*
I*
Modèle
EPR628S1
A 28
17
⁄64” (71,8 cm)
B 26” (66 cm)
C 1
9
⁄64” (2,9 cm)
D 10¾” (27,3 cm)
E 9
17
⁄32” (24,2 cm)
F 0
21
⁄64” (,85 cm)
G 14
9
⁄16” (37 cm)
H 6” (15,2 cm)
I* ½” (1,27 cm)
Pour l’installation a partir de la surface de cuisson electrique:
Monter cette hotte de sorte que le bord inférieur est au
minimum de 27“ (68,5 cm) au-dessus de la surface de cuisson.
Pour l’installation a partir de la surface de cuisson au gaz:
monter cette hotte pour que le fond n’est pas inférieur à 24“
(61 cm).
Dégagements de séparation
E
A
B
C
F
D
A. Hauteur minimale de placard
12” (30,5 cm)
B. B. Largeur de l’ouverture de
placard 30” (76,2 cm) min.
C. C. 24” (61 cm) min. à partir
de la surface de cuisson
électrique, 27” (68,6 cm)
min. à partir de la surface de
cuisson au gaz; distance max.
suggérée de 36” (91,4 cm)
entre le bas du placard et la
surface de cuisson.
D. Profondeur de placard de
12” (30,5 cm)
E. Dégagement min. entre le haut
du placard et le plan de travail
de 15” (38,1 cm)
F. Hauteur de placard sur plancher
de 36” (91,4 cm)
*REMARQUE: Cette hotte est fixé à 30 “(76,2 cm) largeur
d’armoire x 12” (30,5 cm) armoires profondes.
Exigences Concernant l’évacuation
• Le circuit d’évacuation doit décharger l’air à l’extérieur,
excepté pour les installations sans décharge à l’extérieur
(recyclage).
• Ne pas terminer le circuit d’évacuation dans un grenier ou
dans un autre espace clos.
• Ne pas utiliser une bouche de décharge murale de 4” (10,2
cm) normalement utilisée pour un équipement de buan-
derie.
• Utiliser un conduit métallique uniquement. Un conduit en
métal rigide est recommandé. Ne pas utiliser de conduit
de plastique ou en aluminium. La longueur du conduit de
décharge et le nombre de coudes doivent être réduits au
minimum pour fournir la meilleure performance.
Pour un fonctionnement ecace et silencieux:
• Ne pas utiliser plus de trois coudes à 90°.
• Veiller à ce qu’il y ait une section droite de conduit d’un
• minimum de 24” (61 cm) entre les raccords coudés, si on
doit en utiliser plus d’un.
• Ne pas installer 2 coudes successifs.
• Le circuit d’évacuation doit comporter un clapet anti-r flux.
• Au niveau de chaque jointure du circuit d’évacuation, assu-
rer l’étanchéité avec les brides de serrage.
• À l’aide d’un produit de calfeutrage, assurer l’étanchéité
autour de la bouche de décharge à l’extérieur (à travers le
mur ou le toit).
• La taille du conduit doit être uniforme.
