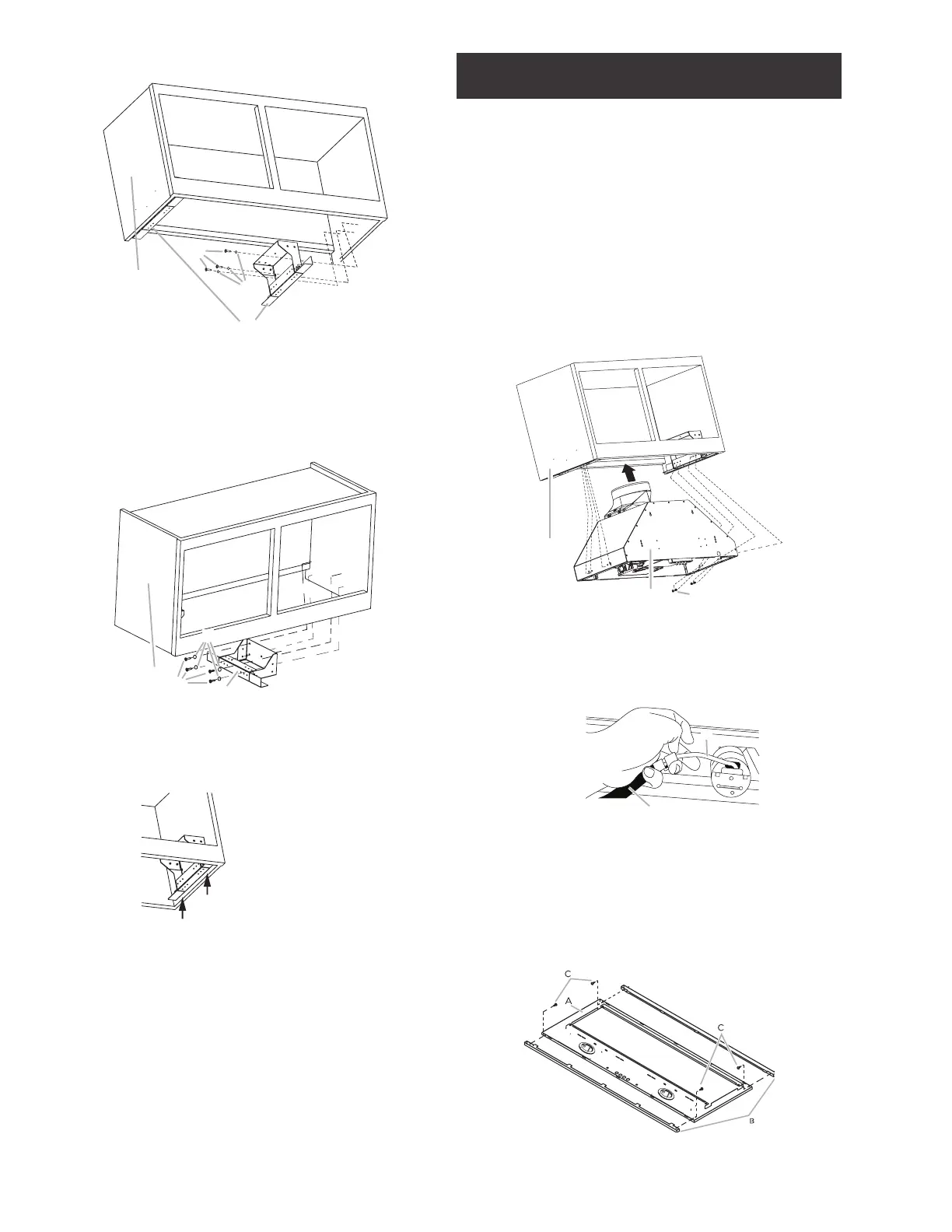

Orientación del soporte al gabinete de 30” (76.2 cm)
A
B
C
D
A. Gabinete de 30” (76.2 cm)
B. 8 tornillos - 4.5 x 13 mm
C. Rondanas (opcionales)
D. 2 soportes de montaje (posición para gabinetes
de 30” [76.2 cm])
Orientación del soporte al gabinete de 30” (76.2 cm)
A
B
C
D
A. Gabinete de 30” (76.2 cm)
B. 8 tornillos - 4.5 x 13 mm
C. Rondanas (opcionales)
D. 2 soportes de montaje (posición para gabinete
de 30” [76.2 cm])
Mueva
6
16” (1 cm) hacia arriba el
soporte desde el borde inferior
de la campana.
5 Instale el sistema de ventilación de acuerdo al método
necesario.
Use masilla de calafateo para sellar todas las aberturas.
Instalación
I PRECAUCIÓN
PELIGRO DE PESO EXCESIVO
USE DOS O MÁS PERSONAS PARA MOVER E INSTALAR LA
CAMPANA DE COCINA.
NO SEGUIR ESTA INSTRUCCIÓN PUEDE OCASIONAR UNA
LESIÓN EN LA ESPALDA U OTRO TIPO DE LESIONES.
1 Con la ayuda de 2 ó más personas, levante el revestimiento
de la campana y colóquelo dentro de su ubicación en el
montaje. Sujételo con cuatro tornillos Phillips 4.2 x 19 mm
dentro de las aberturas ranuradas. No apriete los tornillos.
2 Centre la campana al gabinete. Mantenga alineados la cara
inferior del gabinete con el borde inferior del gabinete.
Inserte cuatro tornillos de 4.2 x 19 mm en las aberturas
redondas de la placa de montaje y apriete todos los tornillos
de montaje (8).
A
B
C
A. Gabinete
B. Ensamble de la campana
C. 8 tornillos - 4.2 x 19 mm
3 Remueva los filtros metálicos de grasa del panel frontal.
4 Realice la conexión del conector de las lámparas con el
conector de la campana que se encuentra dentro de la
campana como se muestra en el diagrama.
A
B
A. Conector de las lámparas
B. Conector de la campana
5 Sujete el panel inferior al cuerpo de la campana.
NOTA: Si la profundidad del gabinete es superior a 12”, es
recomendable que dos espaciadores metálicos de
1
2” sean
instalados.
Instálelos en las partes frontal y trasera del panel con 4
tornillos de 3.5 x 9.5 como lo muestra el dibujo.
A. Panel frontal
B. Barras espaciadoras
C. 4 tornillos - 3.5 x 9.5 mm
