31

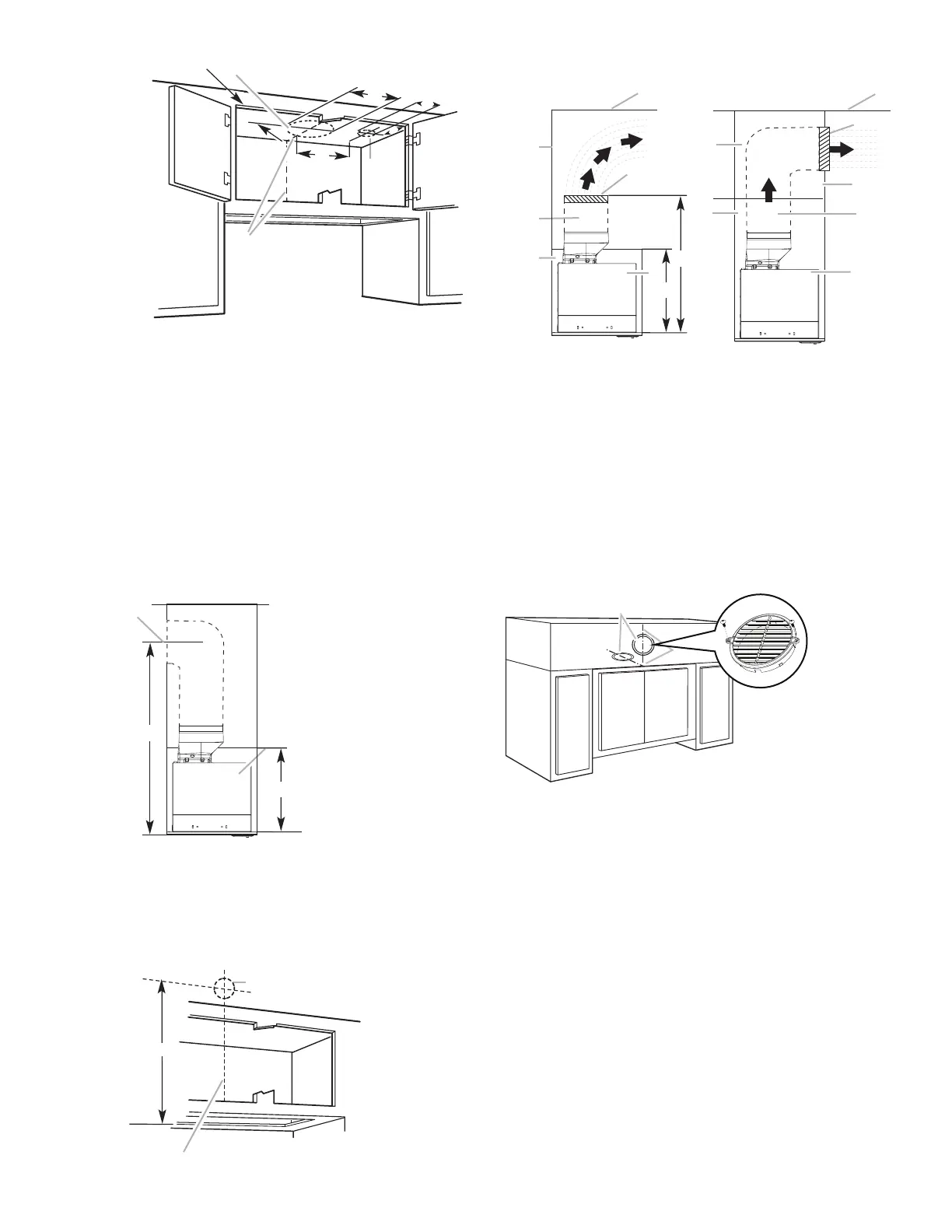

A
A
C
D
B*
E
G*
F
A. Corte
B. Ø 6¼” (15.9 cm)*
C. 7
1
⁄2” (19 cm) de la línea central al frente del
gabinete
D. Línea central del gabinete
E. 4
2
⁄5” (10.6 cm)
F. 4
9
⁄10” (12.5 cm) centro al frente del gabinete
G. Ø (6 cm)*
1 Si aún no está sujeto, instale la transición de 6” (15.2 cm) a
la parte superior de la campana usando 2 tornillos de
3.5 x 9.5 mm.
Ventilación hacia el exterior a través de la pared
1 Mida desde la parte de abajo del revestimiento de la
campana hasta la línea central horizontal de la abertura de
ventilación (A).
A
B
C
D
A. Medida A
B. Línea de centro horizontal de la
abertura de ventilación
C. Revestimiento de la campana
D. Altura mínima del gabinete de 12”
(30.5 cm)
2 Retire el ducto de escape del revestimiento de la campana
para cocina. Transfiera la medida A a la pared posterior del
gabinete. Mida desde la parte de abajo del gabinete.
3 Marque el recorte como se muestra. Use una sierra de vaivén
o caladora para cortar una abertura redonda a través de la
parte posterior del gabinete y de la pared exterior para el
ducto de escape.
A
B
C
A. Medida A
B. Línea central
C. Corte redondo de
6¼” (15.9 cm)
Instalación sin ductos (recirculante) a través del gabinete
E
A
B
G
D
F
H
I
A
B
G
F
C
D
E
A. Techo
B. Cubierta del ducto
C. Sofito
D. Ducto de 6” (15.2 cm)
E. Campana
F. Gabinete
G. Pared
H. Altura mínima del gabinete:
12” (30.5 cm)
I. Altura mínima de la cubierta
del ducto: 17” (43.2 cm)
1 Mida y marque la línea central del armario al sofito que está
encima.
2 Mida desde la base del armario hasta la línea central de
donde el ducto de escape atravesará el sofito. Marque la
ubicación y use una sierra de vaivén o caladora para cortar
un orificio de 5¾” (14.6 cm) para la cubierta del ducto.
Sujete la cubierta del ducto de escape con dos tornillos de
4.5 x 13 mm.
A
B
A. Cubierta
del ducto
B. Línea central
*NOTA: Para gabinetes con altura de 12” (30.5 cm), se necesita
una abertura rectangular de 6¼” de profundidad x 8” de ancho
(14.6 cm x 20.3 cm) en la parte superior del armario para tener
un espacio para pieza de transición de la compuerta.
3 Considere las especificaciones de las medidas de corte
para hacer las aberturas del gabinete.
Complete la preparación
1 Si aún no está sujeto, instale la transición de 6” (15.2 cm) a
la parte superior de la campana usando 2 tornillos de
3.5 x 9.5 mm.
2 Ubique el soporte de montaje lateral al ras con la base
del lado del armario y contra el interior de la cara frontal
del armario. Oriente el soporte como se muestra en la
ilustración a continuación. Taladre orificios piloto de
1
⁄8”
(3 mm) en 8 lugares, sujete un soporte con cuatro tornillos
de 4.5 x 13 mm a cada lado del armario y apriete.
