27

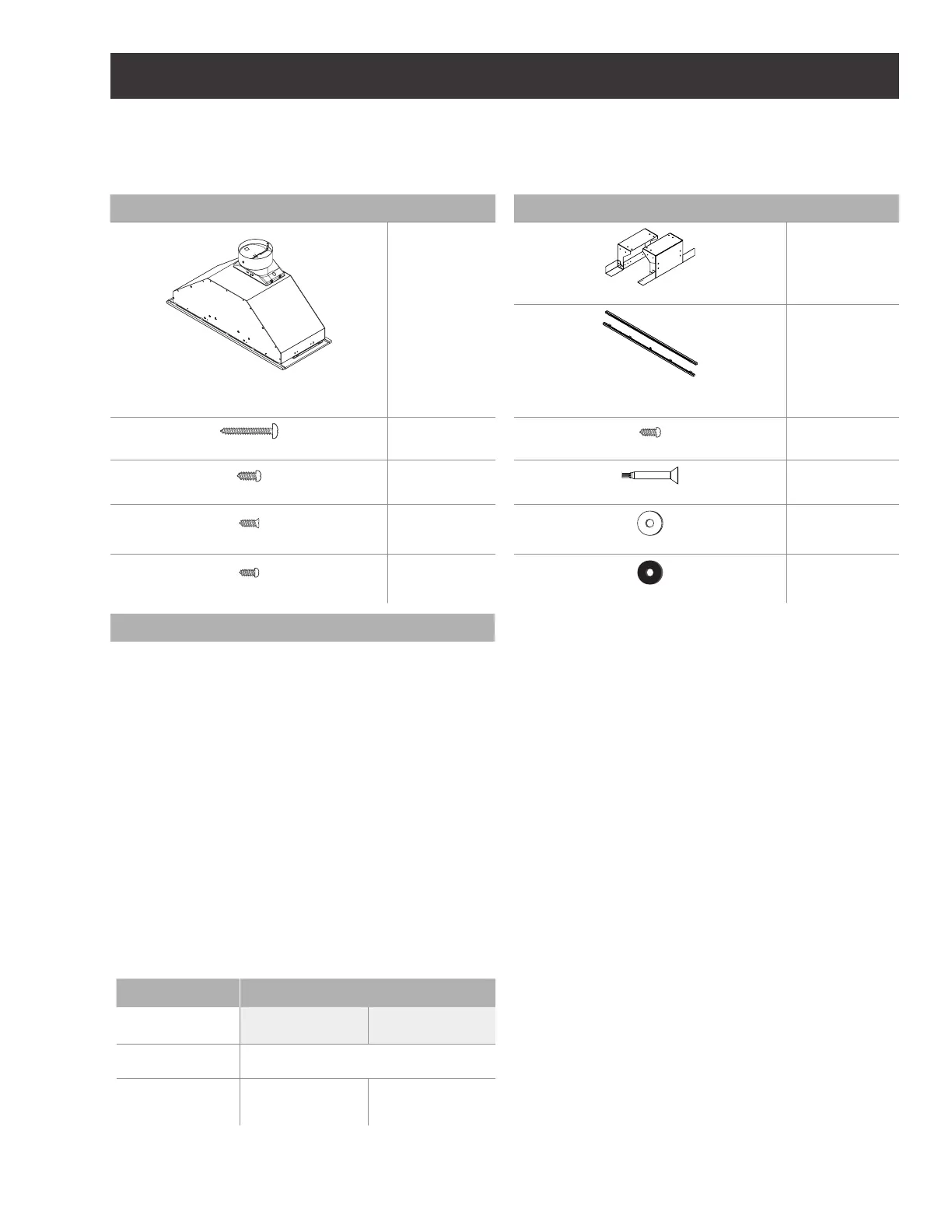

LISTA DE MATERIALES
Remoción de la confección
I PRECAUCIÓN
Quite la caja cuidadosamente, use guantes para protegerse contra los bordes afilados.
I ADVERTENCIA
Quite la película de protección que cubre el producto antes de ponerlo en funcionamiento.
Piezas suministradas Piezas Piezas suministradas Piezas
Campana y lámparas LED
previamente instaladas
1
Soportes de montaje
2
Espaciadores metálicos (usarse cuando la
profundidad del gabinete es mayor a 12”)
2
4.5x13 mm
8
3.5x9.5 mm
6
4.2x15 mm
2
Adaptador Torx #10
1
3.5x9.5 mm
4
Rondana de Ø 6.4x18 mm
8
4.2x19 mm
8
Rondana de Ø 6.4x18 mm
8
Piezas no suministradas
Herramientas/Materiales necesarios
• Nivel
• Taladro
• Broca de
1
⁄8” (3.0 mm)
• Lápiz
• Pinzas
• Cinta de medir o regla
• Pistola para calafate o y masilla impermeable para
calafateo
• Destornillador de hoja plana
• Destornillador Phillips
• Sierra de vaivén o sierra caladora
• Abrazaderas para ducto
• Tijeras de hojalatero
Partes necesarias
• Ducto metálico de ventilación de 6” (15.2 cm)
Accesorios opcionales
KIT # Pieza
30” (76.2 cm) 36” (91.4 cm)
Kit Recirculante KIT02770
Extensión de
cubierta
KIT02773 KIT02774
Requisitos de ubicación:
IMPORTANTE: Observe todos los códigos y ordenanzas
aplicables.
Haga que un técnico calificado instale la campana para cocina.
Es la responsabilidad del instalador cumplir con los espacios
de instalación especificados en la placa con la clasificación de
modelo/serie. La placa con clasificación de modelo/serie está
ubicada dentro del revestimiento, detrás del filtro, en la pared
izquierda de la campana para cocina.
La ubicación de la campana para cocina deberá estar lejos de
zonas con corrientes fuertes de aire, tales como ventanas, puertas
u orificios de calefacción con un flujo intenso.
Deben usarse las dimensiones de la abertura del armario que
se muestran. Las dimensiones proporcionadas proveen los
espacios mínimos. Consulte las instrucciones de instalación
del fabricante de la superficie de cocción/estufa antes de
hacer cualquier corte.
Se requiere un enchufe eléctrico con conexión a tierra.
Consulte la sección “Requisitos eléctricos”.
La campana para cocina se ha ajustado de fábrica para las
instalaciones con ventilación a través del techo o de la pared.
Para ver la instalación sin ducto de escape (con recirculación),
consulte “Instalación sin ducto de escape (con recirculación)
a través del sofito/armario” en la sección “Preparación de la
ubicación”. Se deben sellar todas las aberturas en el techo y la
pared en donde se va a instalar la campana para cocina.
Para la instalación en casas rodantes:
Estándar de seguridad y construcción de casas fabricadas,
Título 24 CFR, Parte 328 (anteriormente conocido como
Federal Standard for Mobile Home Construction and Safety
[Estándar federal para la seguridad y construcción de casas
rodantes], Título 24, HUD Parte 280), o cuando dicho estándar
no sea aplicable, el estándar Manufactured Home Installation
(Instalación en casas fabricadas) de 1982 (Manufactured Home
Sites, Communities and Setups [Obras, comunidades e instala-
ciones de casas fabricadas]), ANSI A225.1/NFPA.
†®TORX es una marca registrada de Saturn Fasteners, Inc.
