20

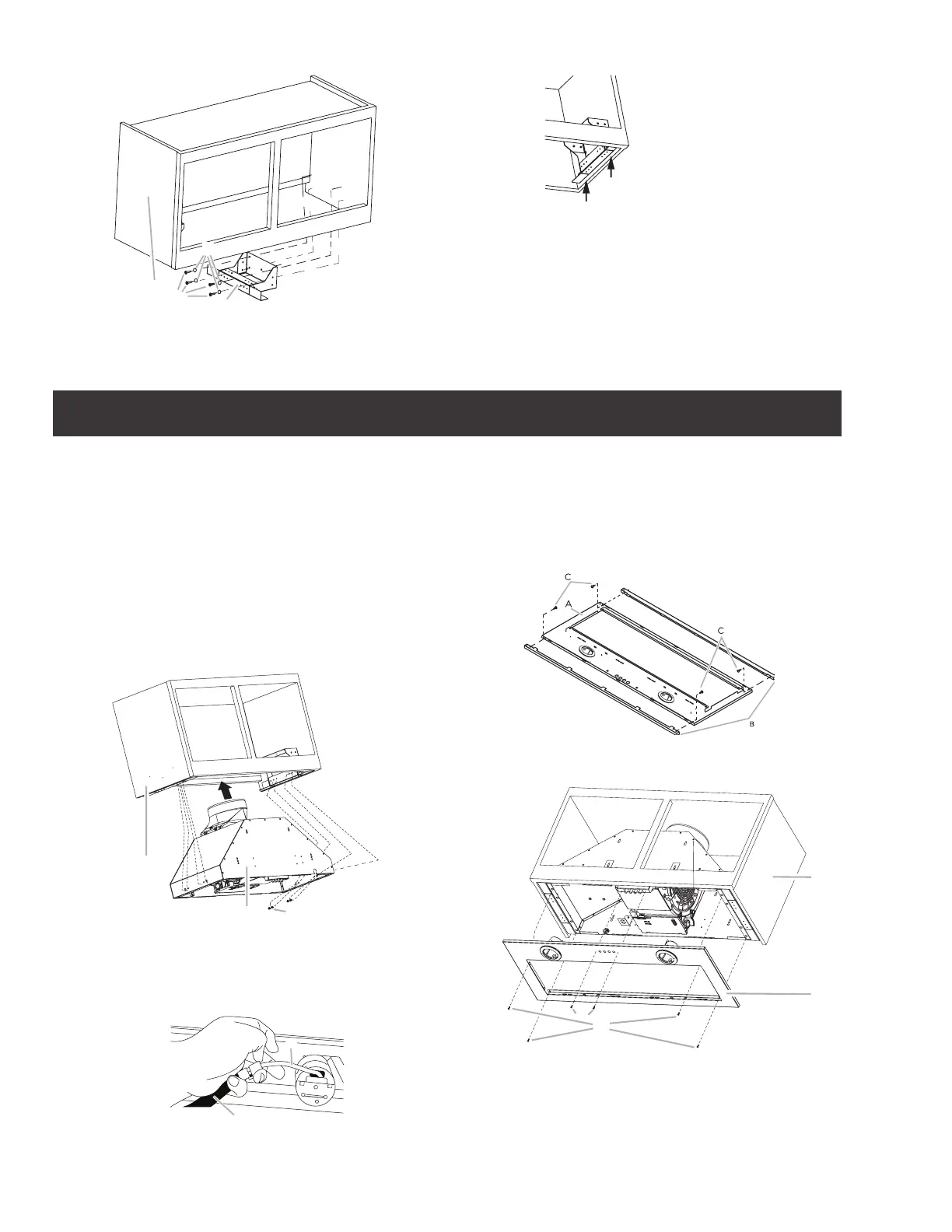

Orientation de la bride pour un placard de 30” (76,2 cm)
A
B
C
D
A. Placard de 30” (76,2 cm)
B. 8 vis - 4.5 x 13 mm
C. Rondelles (facult tives)
D. 2 brides de montage (position for 30” [76,2 cm)
Déplacer le support
6
16” (1 cm)
du fond côté de l’armoire
5 Installer le circuit d’évacuation selon la méthode requise.
Utiliser un calfeutrant pour assurer l’étanchéité au point de
traversée du mur extérieur ou du toit.
Installation de la hotte
I AVERTISSEMENT
RISQUE DU POIDS EXCESSIF
UTILISER DEUX OU PLUS DE PERSONNES POUR DÉPLACER
ET INSTALLER LA HOTTE DE LA CUISINIÈRE.
LE NON-RESPECT DE CETTE INSTRUCTION PEUT CAUSER
UNE BLESSURE AU DOS OU D’AUTRE BLESSURE.
1 À l’aide d’au moins 2 personnes, soulever la caisse de la
hotte et l’installer. La fixer dans les encoches en forme de
trou de serrure à l’aide de quatre vis Phillips n°2 de 4,2 x
19 mm. Ne pas serrer les vis.
2 Aligner la base de l’auvent avec le bas du placard. Installer
8 vis de 4,2 x 19 mm dans les trous de la plaque de
montage et serrer les vis de montage.
A
B
C
A. Placard
B. Auvent de la hotte
C. 8 vis de 4,2 x 19 mm
3 Ôter les filtres à graisse métalliques du panneau avant.
4 Branchez le connecteur des lampes au connecteur présent
à l’intérieur du capot comme indiqué dans le dessin.
A
B
A. Connecteur des lampes
B. Connecteur de la hotte
5 Fixer le panneau à la caisse de la hotte.
REMARQUE: Si la profondeur de l’armoire est supérieur à 12”,
il est recommandé que les deux
1
2” entretoises métalliques
sont installés.
Installez de faces et arrière del panneau avec vis de 3,5 x 9,5 mm,
comme illustré dans dessin.
A. Panneau
B. Barre de spacement
C. 4 vis - 3,5 x 9,5 mm
B
C
D
A
A. 4 vis à tête plate- 3,5 x 9,5 mm
B. Plaque avant
C. Placard
D. 2 vis à tête bombée - 4,2 x 15 mm

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the ELICA EPR628S1 and is the answer not in the manual?

ELICA EPR628S1 Specifications

General IconGeneral
Stylestandard hood
Colorstainless steel
Hood Typeunder cabinet
Venting Typeconvertible
Blower Typeinternal
Number of Fan Speeds3
CFM600 cfm
Duct Size6 inch
Filtersbaffle
Sones6.8
Control Typestainless steel push buttons
Interior Lightled
Wi-Fino
Electrical Requirements120v-60hz, 455 w
Voltage120 volts
Current15
Weight and Dimensions IconWeight and Dimensions
Depth10 3/4 inch
Height14 9/16 inch
Width28 1/4 inch
